Maquina Pick And Place Para Inserção De Smd(tm240a) (Usado)

Descrição

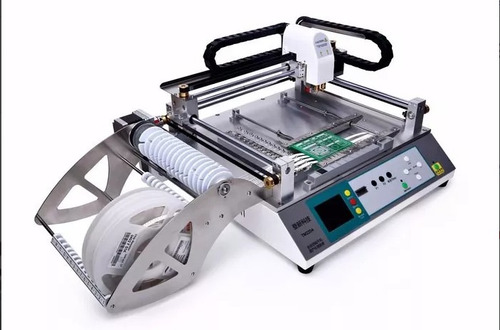

Maquina Pick and Place para Inserção de Componentes SMD Modelo TM240A Marca NeoDen
SEMINOVA - 2 MESES DE USO APENAS
As máquinas insersoras de componentes SMD da NeoDen, modelos TM220A e TM240A são máquinas pick and place
automáticas, de mesa, especialmente desenvolvidas para laboratórios de pesquisas, pequenas e médias empresas de
manufatura e também podem ser utilizadas por hobbistas.
Muito compactas, fáceis de programar e operar e com excelente capacidade de montagem podendo inserir até 7000
componentes por hora, as insersoras NeoDen dispõe de precisão, confiabilidade e excelente relação custo x benefício.
Características Técnicas
Modelo: TM240A
Marca/fabricante: NeoDen
Tamanhos de placas: 20mm x 20mm até 400mm x 360mm
Quantidade de cabeças: 2
Capacidade de montagem máxima: 7000 peças por hora
Precisão de posicionamemnto: 0.03mm
Componentes aplicáveis: 0402 a 5050, SOP, SOIC, QFN, TQFP e etc.
Largura de fitas aplicáveis: 8, 12 e 16mm
Alimentadores: 28 sendo: 21 de 8mm, 4 de 12mm, 2 de 16mm e 1 para encapsulamentos diversos
Dimensão externa: 980mm de largura, 655mm de profundidade e 285mm de altura
Bombas de vácuo: capacidade de -92KPA do tipo Mute Pump
Quantidade de bombas de vácuo: 3 (internas)
Alimentação: 220VAC ou 110VAC, 50HZ ou 60Hz
Potência d etrabalho: 100W
Peso: 65Kg
Tamanho da embalagem: 112cm de largura x 81cm de profundidade e 47cm de altura
Demais Características
Mira laser para ajustes finos de posicionamento dos componentes
Detector de vácuo que identica se o componente foi ao não seguro pelo bico sugador
Duas cabeças pick and place projetadas para giros de até 360 graus
Baixo nível de ruído com bombas de vácuo do tipo "Mute", muito silenciosas e que não requerem bombas externas adicionais
Sistema de armazenamento de arquivos através de cartão SD de até 8 giga bytes no formato CSV
Display LCD com tela de toque e idioma Inglês ou Chinês
Trabalha com 4 diferentes tamanhos de bicos sugadores
Pode montar componentes discretos ou semicondutores com os encapsulamentos 0402, 0603, 0805, 1206, 2010, 2512,
3528, 5050, SOIC, SOT, SOP, TQFP, QFN e outros até 16x16mm
Acessórios
4 bicos extras de sucção em um total de 6 unidades (XS-2, S-2, M-1, e L-1)
1 cartão SD 8GB
1 leitor USB de cartão SD
1 ferramenta de desmontagem para troca dos bicos
1 ferramenta de limpesa para os bicos
1 ferramenta para ajuste dos rebobinadores
1 manual do usuário
1 vídeo contendo curso de treinamento operacional
1 placa pcb padrão para referenciação
Instalação, start-up e treinamento
Pode ser ministrado no local de instalação e contratado à parte
Frete por conta do comprador
