Modulo Sensor Ph Completo - Arduino Pic Rasppi

178 reais con 72 centavos

em 12x 14 reais con 89 centavos sem juros

Anúncio pausado

Informações sobre o vendedor

Localização

São Paulo, São Paulo

  • 93

    Vendas nos últimos 60 dias

  • Presta bom atendimento

  • Entrega os produtos dentro do prazo

Ver mais dados deste vendedorAbrirá em uma nova janela

Características principais

MarcaDRRobts

Descrição

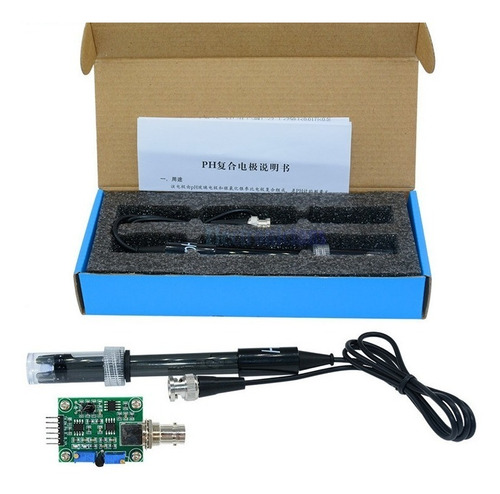

Sensor para medição de PH de líquidos, Modelo E-201 com módulo de leitura.
Ideal para projetos com piscinas, aquários e hidroponia, ajudando a garantir a qualidade da agua e permitindo usar o Arduino para gerar todo tipo de alerta ou procedimento automático de correção.
Possui potenciômetros na placa para ajustes e calibração, garantido medições precisas.
Eletrodo inerte, basta lavar em agua corrente e já esta pronto para fazer nova medição, sem contaminações.
Muito mais preciso que os medidores a base de papel e corante, equipamento de qualidade próximo a profissional.
Não é necessário biblioteca, a leitura analógica é inserida direto em uma formula para calculo direto do PH,

Saída indicada como "Po" é usada para calculo do PH e saída indicada como "To" para calculo da temperatura, duas portas analógicas serão necessárias.

O módulo/sensor pode ser calibrado com um bom multímetro.
***Calibração***: imergido em um liquido de PH 7.0 a saída PO do módulo deve ter 2.535 volts, ou para multímetros menos precisos 2.53V
a alimentação do módulo deve ter precisamente 5.0V tolerando apenas 0.2V pra mais ou para menos, mesmo assim esta variações já tem leve efeito sobre a leitura porque é um módulo analógico, então é desejável uma alimentação precisa em 5.00V
Cuidado com as portas USB a alimentação delas estão quase sempre fora da faixa desejada.

Formula matemática para o calculo do PH para seu código Arduino, Raspb Pi e PIC:

PH = ( -5.7 * Volts ) + 21.44

Você pode atribuir à variável "Volts" o resultado médio de leituras que fizer na porta analógica, recomendamos ao menos 10 leituras pra fazer a média, mas você pode realizar até 50 ou mais, depende da precisão que desejar.
Obs: é preciso converter as leituras da porta analógica ( 0 - 1023 se o ADC for de 10bits ) para Volts, geralmente se faz isto dividindo o valor lido no ADC por 5 ou pelo valor de referencia, ou seja, o valor da tensão que você está alimentando seu MCU. Exemplo: dividindo por 4.8V, se esta é a voltagem que alimenta seu microcontrolador, se usar um bom multímetro já dá certo, já fiz os testes.

Perguntas e respostas

Últimas perguntas feitas

Bom dia, você emite nota fiscal?Denunciar
Emitimos.
19/08/2021Denunciar
Amigo tenho uma dúvida, utilizando se maneira correta, qual é a vida útil desse sensor ? Caso o probe de algum problema acho só ele para futura reposição ?Denunciar
Espectativa é de 6 meses a 1 ano dependendo de quao suja é a agua, segundo o fabricante, mas troca todo ano, isto é certeza. ta bem?
27/06/2021Denunciar
Bom dia com esse modulo eu consigo fazer a leitura da porcentagem de oxigenio dissolvido na agua ?Denunciar
Infelizmente nao, este mede apenas o ph esta bem?
23/06/2021Denunciar
Vi somente nos EUA EZO™ Conductivity CircuitDenunciar
Legal, é bem incomum encontrar
22/06/2021Denunciar
Para tds e salinidade tem tb algo em arduino?Denunciar
Nao conheço, tambem nunca vi.
22/06/2021Denunciar
Funciona para marinho? Funciona na placa mega?Denunciar
Funciona na mega, sim. Funciona para marinho sim, so nao sei se interfere na precisao e na durabilidade, nao sei dizer mesmo.
21/06/2021Denunciar
Serve pro Raspberry Pi 3? Tem saída de 5v e 3.3v...Denunciar
Ola, saida analogica de 0 a 5v, pra usar no raspb vc precisa de usar pelo menos 2 resistores pra fazer a divisao da voltagem, dois de 1k ja serve. ta bem?
21/06/2021Denunciar
Vem completo, com modulo e caneta sensor , certo??? ele serve para agua salgada? gratoDenunciar
Vai completo sim, quantoca agua aalgada, acho que nao tem problemas nao,esta bem?
13/01/2021Denunciar
Tens medidor de cloro?Denunciar
Temos o ORP, é um modo de avaliar a concentraçao de cloro de um modo indireto, esta bem? Sensores de cloro livre sao carissimos, inviável.
11/01/2021Denunciar
Bom dia. Tem o produto disponível ? Funciona com a Raspberry Pi ? ObrigadaDenunciar
Temos disponivel sim, com o rasp é preciso usar um divisor de tensao pra adequar o sinal de saida de 5v para 3.3v Com 3 resistores de 1k ja resolve, podemos enviar, avisa na hora da compra, esta bem? abraços.
07/01/2021Denunciar
