Display Lcd 1602 16x02 + Modulo Iic I2c Arduino Já Soldado.

Descrição

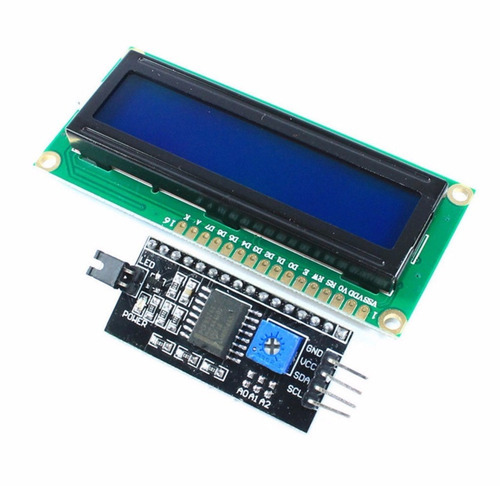

DISPLAY LCD 1602 + MÓDULO I2C FUNDO AZUL JÁ SOLDADO.

Estrutura do módulo I2C
Na lateral esquerda do módulo temos 4 pinos, sendo que dois são para alimentação (VCC e GND), e os outros dois são da interface I2C (SDA e SCL). O potenciômetro da placa serve para ajuste do contraste do display, e o jumper na lateral oposta permite que a luz de fundo (backlight) seja controlada pelo programa ou permaneça apagada.
Para controlar esse módulo I2C, utilize a biblioteca LiquidCrystal_I2C

Comunicação serial com protocolo I2C: Utiliza apenas dois pinos do microcontrolador.
No caso do Arduinio a comunicação I2C e feita através dos pinos A4 (DATA - SDA) e A5 (CLOCK - SCL)

I2C chip: PCF8574
Endereço I2C: 0x27 ou 0x3F
Fundo azul e caracteres em branco
Controlador Do display - HD44780
2 linhas X 16 caracteres
Tensão de operação: 5V DC
Dimensão: 80mm x 35mm x 11mm
Tamanho da área de visão: 64,5 milímetros x 16 milímetros.

Com controle de energia de luz de fundo, pode ser conectado através de configurações de jumper .
Conecte o jumper para conectar a luz de fundo, desconecte o jumper para desconectar a energia da luz de fundo.

Incluído:
1 x DISPLAY LCD 1602 16x2
1 x MODULO INTERFACE I2C
