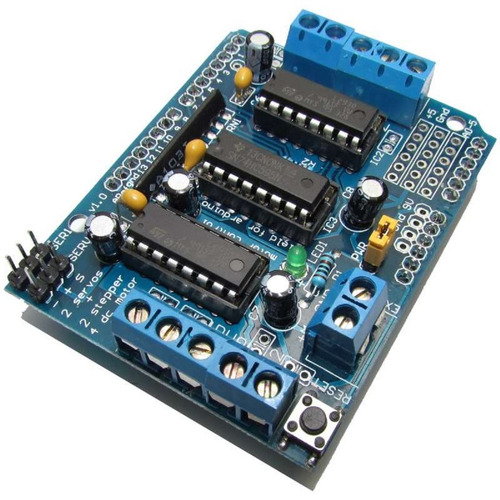

Shield L293d Driver Ponte H Para Motor Arduino Mega E Uno

Descrição

Este é o Motor Shield L293D integrando alta tensão, alta corrente e controle de 4 canais em uma só placa! Basicamente isto significa que você pode ligar motores DC e uma fonte de tensão de mais de 36v que este chip se encarrega de fornecer uma corrente máxima de 600mA por canal. O chip L293D também é conhecido como um tipo de Ponte H que é tipicamente um circuito elétrico que permite uma tensão ser aplicada em uma carga em qualquer direção para uma saída, como por exemplo um motor.

ESPECIFICAÇÕES

* - 2 conectroes para Servos 5v conectado diretamente a porta dedicada de alta resolução do Arduino.
* - Pode controlar 4 Motores DC, 2 Motores de Passo ou 2 Servos.
* - Pode trabalhar com motores de 4,5 a 25VCC
* - Até 4 motores DC bi-direcional com seleção individual de velocidades de 8 bits (cerca de 0,5% de resolução).
* - Até 2 Motores de Passo (Unipolar ou Bipolar) com bobina unica, dupla ou passos interlaçados.
* - 4 Pontes H: 0,6A por Ponte (1,2A de pico) com proteção térmica e diodos de proteção contra retro-alimentação.
* - Resistores Pull Down mantem motores desativos durante a entrada de alimentação.
* - Botão de Reset Arduino disponível no topo da placa.
* - Terminais em bloco de 2 pinos e jumper para conexão de alimentação externa.
* - Compatível com Arduino Uno, Mega, Duemilanove e Diecimila.
