Arduino Mega + Display Tft 2.4

Descrição

NOTA: ESTE PRODUTO NÃO POSSUI MAIS MUDANÇA NA COR DO BOTÃO DE AZUL PARA AMARELO -
VIDEO MERAMENTE ILUSTRATIVO,
Mantem se toda a estrutura, mas sem a alteração da cor dos botões, caso seja necessário tem que ser implementado pelo cliente.

Arduino Mega + Display Tft 2.4
Sistema de Automação Residencial:
Acionamento das saídas a Rele via Display Touch ou através de Pulsadores.
Economia em cabeamento elétrico, uma vez que os interruptores podem ser ligados com cabo de rede/Cabo Manga, que possui menor valor no mercado.
Interruptores Pulsados com retorno automático (mola)

ATENÇÃO:
obs. Os interruptorse pulsadores não acompanham o produto, pode realizar consulta dos valores para ser enviado junto ao produto.

Funções Display

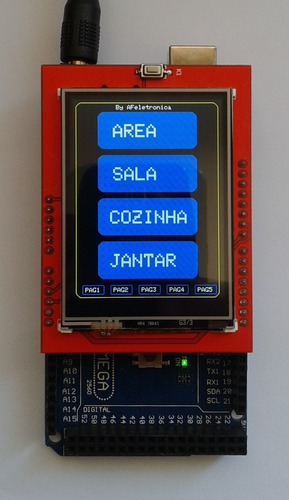

Página 1: Area/Sala/Cozinha/Jantar
Página 2: Sem Aplicação
Página 3: Informações desenvolvedor
Página 4: Sensor de temperatura, deve ser instalado o Sensor DHT11 para visualizar na tela, a mesma montra temperatura ambiente e humidade por 500ms e retorna para Página1
Página 5: Ajuda... Descrição de onde deve ser ligado os Reles e Pulsadores.

Características MEGA
Microcontrolador: ATmega2560 (datasheet)
Tensão de Operação: 5V
Tensão de Entrada: 7-9V
Portas Digitais: 54 (15 podem ser usadas como PWM)
Portas Analógicas: 16
Corrente Pinos I/O: 40mA
Corrente Pinos 3,3V: 50mA
Memória Flash: 256KB (8KB usado no bootloader)
SRAM: 8KB
EEPROM: 4KB
Velocidade do Clock: 16MHz

Características TFT 2.4"
Dimensão tela: 2,4 polegadas
Slot para cartão SD
Slot para cartão SD
Driver LCD: ST7781
Controlador: SPFD5408
Resolução: 240 x 320
Touchscreen: 4 fios resistivos touchscreen
Interface: 8 bit dados, mais 4 linhas de controle
Tensão de operação: 3,3-5V
Dimensões: 71 x 52 x 7mm

Carcterísticas do Sistema:
4 entradas para pulsadores com retorno automático




*** Atenção Não ligar os Reles utilizando-se do 5V do Módulo Mega, utilizar o Regulador 5V que é enviado junto ao Kit. O Regulador do Módulo Mega não consegue suprir a corrente necessária para os 4 Reles.


Nota: O módulo rele não acompanha o KIT
Utilizar fonte de 9V 1A para alimentar o módulo LINK PARA ADQUIRIR FONTE 9v~1A

Acompanha:
01 - Módulo Mega
01 - TFT 2.4"
01 - Regulador Tensão 5V
10- Jumper Macho x Femea
*Fornecido Software da aplicação após a compra, o mesmo é enviado link para ser baixado.
Por se tratar de um equipamento de desenvolvimento não damos nenhum suporte do software/hardware, software/hardware pode ser alterado conforme necessidade.
