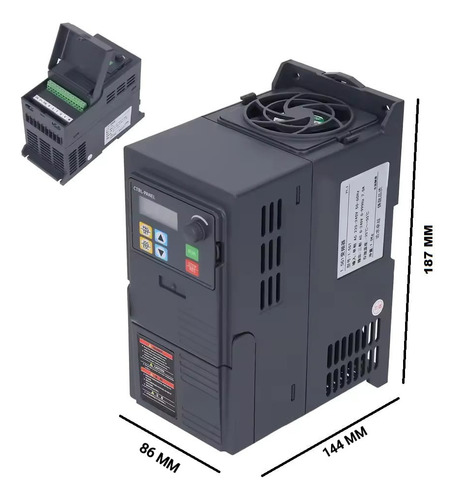

Inversor De Frequência 3cv Entr. Mono220v /saida 220 V Trif.

Descrição

Inversor de Frequência 3cv 220v Monofásico

O QUE ESTA VENDA INCLUI
GARANTIA DE 1 ANO (Nós confiamos no equipamento que vendemos!)

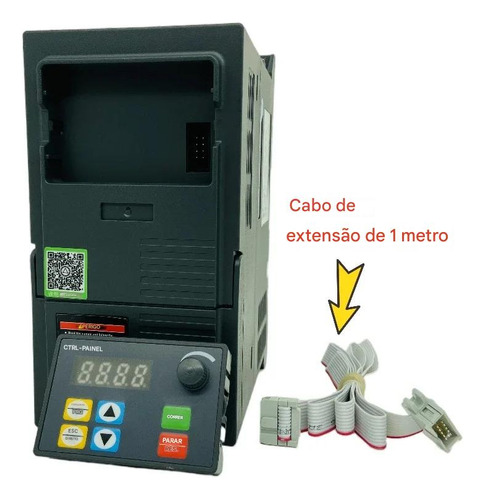

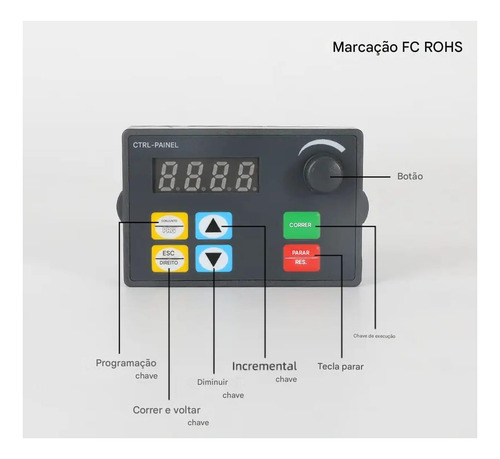

1 Inversor de Frequência com uma IHM Destacável (Você pode colocá-la na porta do painel)
1 Guia Rápido de Programação - em português
5 Vídeos Tutoriais de Programação para a Principais Ligações e Parametrizações (Favor solicitar após a compra)
1 Manual Completo em Português (versão digital - solicitar após a compra)
1 Manual em Inglês - versão física

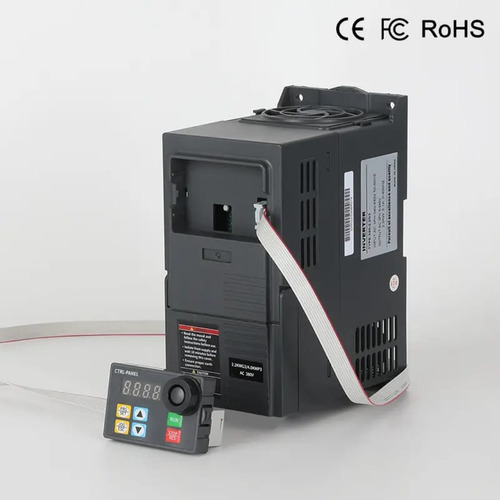

1 Cabo para IHM - 1m

ESPECIFICAÇÕES TÉCNICAS
Potência: 3cv (2,2kW)
Entrada: Monofásico 200-240VAC 50-60Hz
Saída: Trifásico 0-240VAC 0-400Hz 9,5A
Temperatura de Operação: -25ºC ~ +55ºC

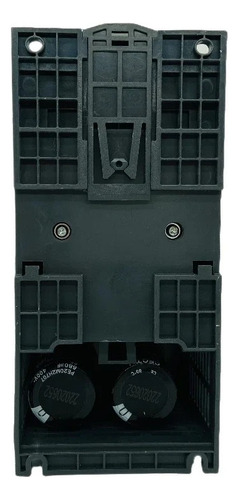

Fixação por Parafusos ou por Trilho DIN
Proteções de Sobrecorrente, Sobretensão, Sobrecarga, Subtensão
Aceita Potenciômetro Externo
Aceita Chave Liga/Desliga Externo
Controle Vetorial Malha Aberta (Referência por Velocidade)
Estabilidade de Torque em Ampla Faixa de Frequência
Limite de Sobrecorrente 150% da Corrente Nominal do Inversor, extensível até 200% (Atingido o limite, o Inversor entra em alarme.)
7 Multivelocidades (com reversão)
Controle de Velocidade Up/Down
Auto Tuning
Freio DC
Comando a 3 Fios (Botão Start/Stop Pulsante)
Saída a relé: 3a (220V); 3a (30Vdc)

MANUAL EM PORTUGUÊS E GUIA RÁPIDO DE PROGRAMAÇÃO
Junto ao inversor, enviamos um Guia Rápido de Programação em Português e um Manual em Inglês. Para ter acesso à versão digital do Manual Completo em Português, por favor solicite a nossa equipe após a compra.

UMA DÚVIDA FREQUENTE
POSSO USAR ESTE INVERSOR PARA REDE TRIFÁSICA?
Sim, esta instalação é comum. Para tanto, basta ligar dois fios (dos três) e a tensão e a corrente irá se distribuir entre eles. É importante se atentar à bitola do fio e à corrente limite do disjuntor de alimentação do inversor. Se você for ligar vários inversores monofásicos à rede trifásica, alterne a alimentação deles entre as fases, distribuindo-as de forma combinada, para evitar desbalanceamento.

VÍDEOS TUTORIAIS de PROGRAMAÇÃO
Criamos 5 vídeos Tutoriais com as principais ligações e parametrizações. Lembre de solicitar os vídeos após a compra.

VÍDEO 1 Modo Remoto - Ensina a operar a partida (sentido normal e reverso) e a variação de velocidade/frequência pelo teclado e por comando externo (botoeira / chave seletora e potenciômetro)
VÍDEO 2 Aumento Frequência Máxima - Ensina a Estabelecer a Frequência Máxima
VÍDEO 3 Aceleração/Desaceleração/Parada Livre - Ensina a parametrizar o Tempo de Aceleração, o Tempo de Desaceleração e Parada Livre
Vìdeo 4 Multispeed - Ensina a programar a função de Múltiplas Velocidades
Vídeo 5 Autotune Vetorial - Ensina a passar para o modo vetorial

GUIA RÁPIDO DE PARAMETRIZAÇÃO
PARAMETROS PRINCIPAIS
F0.02 Seleção do Comando de Partida: 0~1 (0: Teclado (IHM); 1: Terminais)
F0.03 Seleção da Referência de Frequência: 0~7 (0:Teclas seta para cima e para baixo)
F0.08 Velocidade Máxima: F0.10~400 (Frequência Máxima de Saída - Hz)
F0.09 Limite Superior de Velocidade: F0.10~F0.08 (Frequência Máxima de Saída - Hz)
F0.10 Limite Inferior de Velocidade: 0~F0.09 (Frequência Mínima de Saída - Hz)
F0.12 Tempo de Aceleração: XX
F0.13 Tempo de Desaceleração: XX
F0.17 Reset de Programação de Fábrica: 0~3 (0: Sem função; 1: Restaura Configurações de Fábrica)
F3.05 Modo de Parada 0~2 (0: Desaceleração: 2: Parada Livre)
F9:00 Potência Nominal do Motor: XX (kW)
F9.01 Tensão Nominal do Motor: XX (V)
F9.02 Corrente Nominal do Motor: XX (A)
F9.03 Rotação Nominal do Motor: XX (RPM)
F9.04 Frequência Nominal do Motor: XX (Hz)


SOMENTE LEITURA
d0.00 Medida da Frequência de Saída (Hz)
d0.02 Medida da Tensão de Saída (V)
d0.03 Medida da Tensão do Link DC (V)
d0.04 Medida da Corrente de Saída (A)
d0.05 Medida da Rotação do Motor (estimada) (rpm)
d0.10 Medida da Temperatura do módulo de potência (ºC)

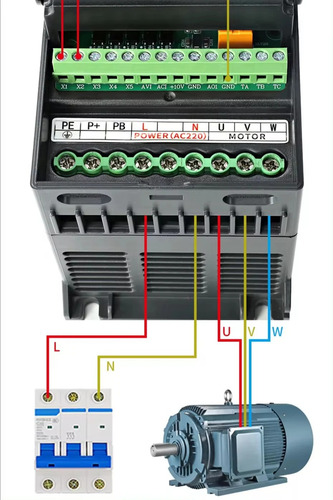

ENTRADAS E SAÍDAS
CONTROLE
X1: Liga para frente
X2: Liga para trás


ENTRADAS DIGITAIS
X1, X2, X3, X4, X5

ENTRADAS ANALÓGICAS
AVI 0-10V
ACI 4-20mA

LIGAÇÃO DO POTENCIÔMETRO EXTERNO (Vide Vídeo Tutorial)
Centro: AVI
Positivo: +10
Negativo: GND

LIGAÇÃO DE CHAVE SELETORA PARA FRENTE E PARA TRÁS
Comum: GND
Avanço: X1
Reversão: X2

SAÍDA ANALÓGICA 0-10V
AO1


SAÍDAS A RELÉ
1 Contato Reversível


EMBALAGEM
Embalamos o seu produto imediatamente após recebermos a confirmação do pedido. O produto vai protegido dentro da embalagem e bem preso.

ENVIO E RASTREIO
Enviamos as compras no MESMO DIA ÚTIL em que foram compradas, ou, havendo impossibilidade em virtude de o horário de postagem estar extrapolado, no máximo no dia útil seguinte. Você pode acompanhar cada status do envio de sua encomenda pelo CÓDIGO DE RASTREIO.

POSSO RETIRAR A COMPRA?
Só entrar em contato após a compra estamos localizados em Conchal-SP

GARANTIA E INSTALAÇÃO
A garantia é de 12 meses, conforme o direito do consumidor. Se constatar alguma inadequação na peça, não deixe de nos avisar.

CUIDADO! Assegure-se de que as condições de instalação são adequadas às especificações do produto. Naturalmente, não nos responsabilizamos por danos causados ao produto em virtude de erro técnico no uso ou na instalação.

Garantia do vendedor: 12 meses
