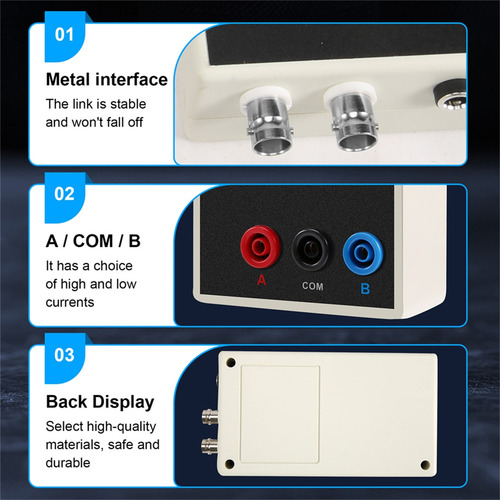

Detecção Online De Placa De Circuito Com Testador De Curva V

Descrição

4 frequências de teste, podem ser usadas quando conectadas a um osciloscópio, tanto analógicos quanto digitais; osciloscópios podem ser usados; entrada de sinal duplo, exibição alternada;

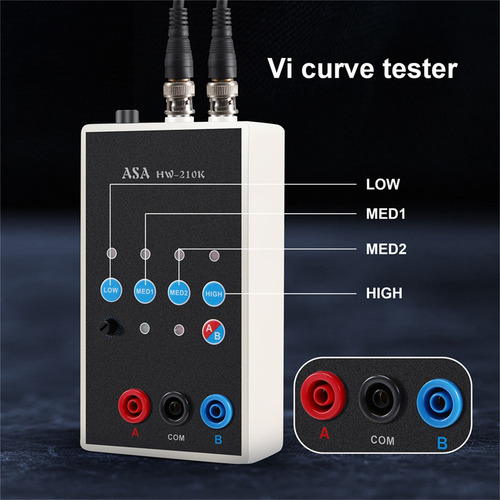

frequência de 4 marchas, velocidade alternada ajustável; um clique em canal único/exibição alternada
Configuração dos parâmetros do osciloscópio: ajuste o osciloscópio para o modo X-Y (diferentes osciloscópios têm métodos de ajuste diferentes, explore você mesmo). Ajuste os parâmetros verticais dos 2 canais de X Y a 1V/, e apenas um dos osciloscópios de trilha única precisa ser ajustado. O osciloscópio
analógico não precisa ajustar a base de tempo, a base de tempo do osciloscópio digital é ajustada entre 1-5ms.
Após a conexão estar correta, o osciloscópio exibirá uma linha horizontal. Se uma linha vertical for exibida, o plugue xY será invertido.
Ajuste os parâmetros verticais e horizontais, as linhas horizontais e verticais estão na caixa de exibição. Da conexão analógica. Osciloscópio

: A conexão do osciloscópio analógico é relativamente simples e os osciloscópios diferentes são ligeiramente diferentes. Ajuste o osciloscópio para o modo xY. Alguns osciloscópios podem ser pressionados pressionando os botões, enquanto outros são pressionados pelo botão para o modo xY. Por favor, estude sozinho.
Conecte o cabo BNC ao osciloscópio e ligue-o. Normalmente, uma linha horizontal será exibida. Ajuste os parâmetros do canal vertical xY, cerca de 1V/, e depois ajuste a atenuação x Y para que a linha horizontal fique na moldura da tela. Ele também pode passar na versão de teste VI. O potenciômetro de atenuação x na parte superior pode ajudar a ajustar o comprimento da linha horizontal. Se a caneta de teste estiver em curto-circuito, uma linha vertical será exibida em circunstâncias normais. Se a linha vertical for muito longa ou muito curta, você precisará ajustar os parâmetros do canal Y para criar a linha vertical no quadro de exibição. Meia grade ou 1 grade até a borda é melhor. Se as linhas horizontais e verticais estiverem normais, você poderá inserir a medida normal.
Cor: conforme mostrado
Material: plástico

Conteúdo da embalagem:

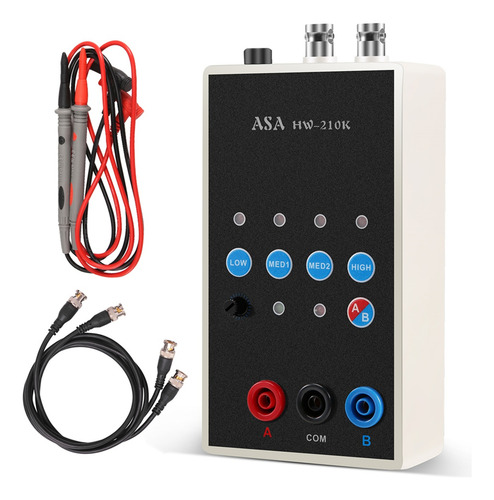

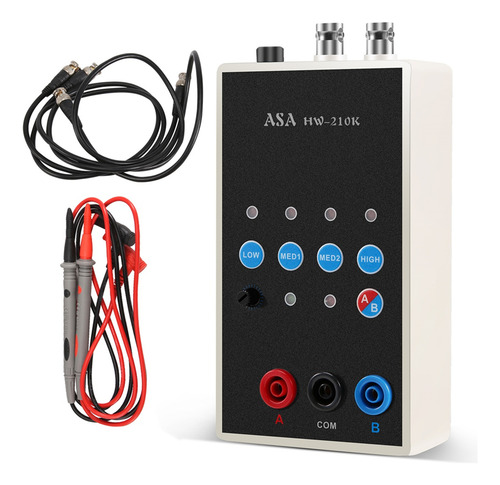

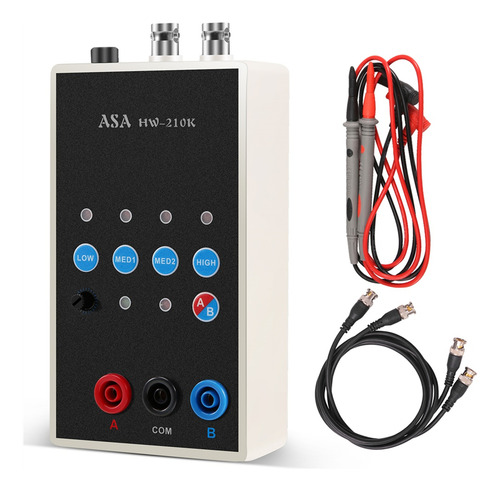

1 x testador 1 par x cabo
BNC 1 par x cabo de
teste (devido aos diferentes lotes de produtos, a aparência pode variar, o que não afeta o uso)

Somente o conteúdo da embalagem acima, outros produtos não estão incluídos.
Nota: A reflexão da luz e telas diferentes podem fazer com que a cor do item na imagem seja um pouco diferente da a coisa real. O erro de medição permitido é de +/- 1-3cm.
