Amplificador Som Ambiente Nca Pwm 300 70v+30trafo Linha 10w

Descrição

A EQUIPE HZ SOM com mais 30 anos de experiência no ramo de sonorização, tem uma linha completa de equipamentos de áudio para lhe atender e tem também vários kits prontos (amplificadores + arandelas + caixas + sub ativo + fiação completa) ou monte seu combo (kit) conforme sua necessidade, temos uma equipe especializada pra lhe auxiliar. Também temos uma equipe especializada pra auxiliar em sua instalação (equipe instale você mesmo). Após sua compra nossa equipe também fornece esquemas ligação dos equipamentos, tirar o máximo de rendimento.

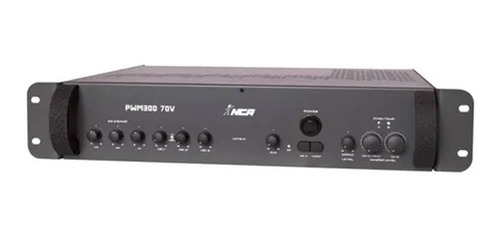

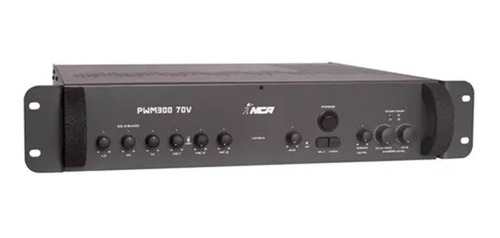

PWM300 70v

Amplificador para sonorização ambiente, podendo trabalhar em 4 Ohms (300 + 300W RMS) ou 70 Volts (300W RMS). GONGO (Ding-Dong) (C.V.I.)*

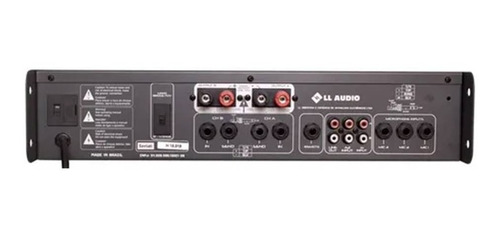

Entradas:
2 Microfones MIC1 e MIC2 com a função MIC PRIORITY (M.P.)* e (C.V.I.)*
1 Microfones MIC3 P10 (C.V.I.)*
2 Entradas auxiliares IN com conectores P10 (canais L/R)
2 Entradas auxiliares A1 e A2 com conectores RCA estéreo (S.A)* e (C.V.I.)*
Saídas:
2 SEND com conector P10
1 REMOTE aciona o gongo a distancia
1 Auxiliar LINE OUT com 2 conectores RCA mono
2 OUTPUT A e OUTPUT B com borne positivo e negativo e (C.V.I.)*
1 Saída 70V quando OUTPUT A e OUTPUT B são ligadas em BRIDGE *(caixas com Trafo de linha 70V) respeitando potência máxima e percas com cabos.
Equalizador: 3 bandas - LOW, MID, HIGH
Consumo total à potência máxima: 840 W RMS
Proteção: alto-falantes / fusível / OVERLOAD - sobrecarga e curto
Alimentação:127/220V
Dimensões (mm): (L) 485 X (H) 90 X (P) 425
Peso (kg): ~7,8

Modelo: LINHA 70V
Marca: frahm

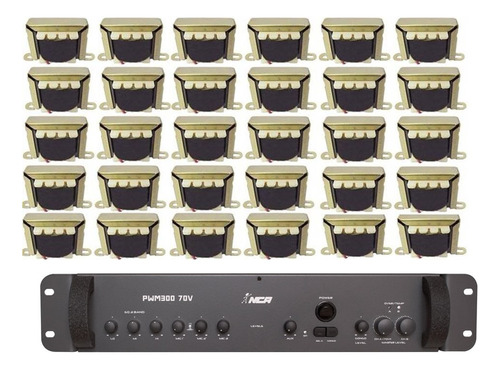

O trafo de linha 70V tem como função tornar a saída de um sonorizador de ambientes no sistema de 70V compatível com o alto-falante, caixa ou arandela de impedância de 8 Ohms.
CARACTERÍSTICAS
Potência: 10W RMS
Entradas: 500R
Saída: 8R 10W
Dimensões: A= 72mm, B= 60mm, C= 50mm, D= 40mm, E= 83mm

Informação adicional:
REGRAS BÁSICAS:


- TRANSFORMADORES DE LINHA - A soma das potências drenadas pelos transformadores de linha não deverá superar mais de 20% do amplificador (por canal) em RMS.

- Transformadores de potências diferentes poderão ser ligadas na mesma linha, desde que a soma dessas potências não ultrapasse a do amplificador ou do transformador tronco.
- A potência assinalada nos transformadores de linha é a transferida ao alto falante.

- Isole bem os cabos da linha, para evitar curto-circuitos.

- O fabricante dos transformadores não elabora ou se responsabiliza por projetos ou instalações de terceiros, sendo de responsabilidade do usuário a contratação de profissionais devidamente qualificados para este fim.

- A Linha de 70V é destinado a pequenas distâncias.

Para maiores distâncias, opte pela Linha de 210V. Não use a linha de 70V para instalações de Som de Ruas.

- Evite frequências abaixo de 120Z. Frequências de 20Hz a 20kHz podem ser bons para home theater, shows, som automotivo e outros, mas não para som ambiente. O som ambiente de qualidade deve ser suave, com frequências de 120Hz até 15kHz, não devendo atrapalhar as conversas entre pessoas, telefonemas e a concentração ao trabalho e estudos.

Frequências abaixo de 120Hz ficam retumbantes, atrapalhando a concentração das pessoas e frequências acima de 15kHz podem ficar estridentes, irritando as pessoas.
O som ambiente deve ser distribuido uniformemente, com caixas distanciadas de 3 a 8 metros para não haver zonas de som alto e baixo. As potências das caixas podem ser deste 5 até 25W. Não há necessidade de potência maior em som ambiente.

LIGAÇÃO DOS POTENCIÔMETROS DE FIO 50 R X 4W



Em algumas ocasiões são necessários o uso de potenciômetros para controlar individualmente o volume de uma caixa.



F A Q - Perguntas feitas frequentemente. ( Frequent Asked Question )



Como os potenciômetros de fio de 4W pode ser recomendado para caixas de até 25W?

Essa é uma confusão comum entre instaladores leigos. A potência assinalada pelo potenciômetro é a potência máxima de dissipação em forma de calor e não a potência de áudio que o mesmo pode controlar.
