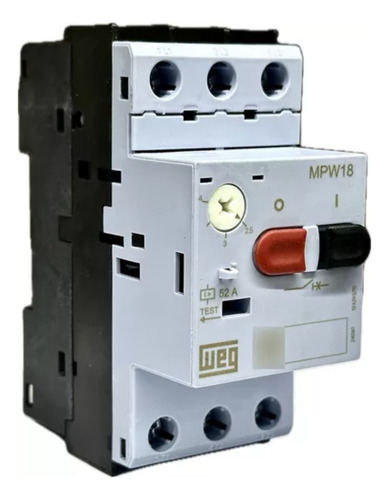

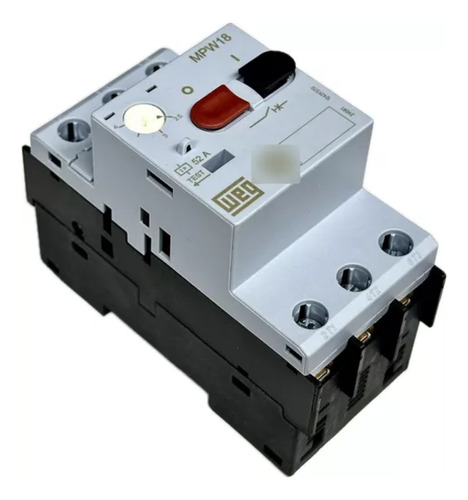

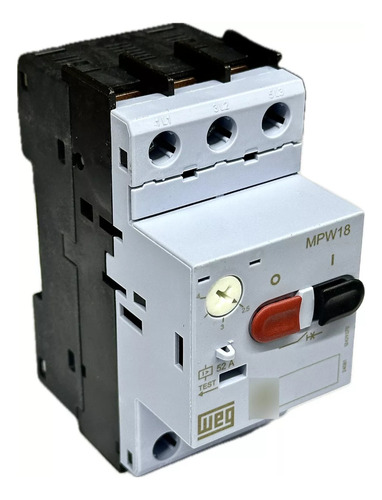

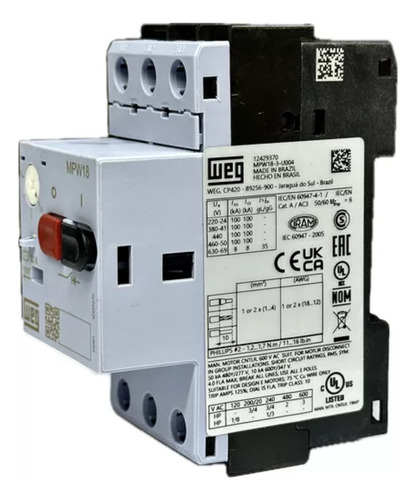

Disjuntor Motor Original Weg Mpw18 2,5-4a Novo

Descrição

O disjuntores-motores MPW são a solução compacta para partida e proteção de motores elétricos. Possuem alta capacidade de interrupção, permitindo sua utilização mesmo em instalações com elevado nível de corrente de curto-circuito. Asseguram total proteção ao circuito elétrico e ao motor através de seus disparadores térmico (ajustável para proteção contra sobrecargas e dotado de mecanismo diferencial com sensibilidade a falta de fase) e magnético (calibrado para proteção contra curtos-circuitos).

Temos também o bloco de contato auxiliar frontal, segue link:

https://produto.mercadolivre.com.br/MLB-3685997719-bloco-de-contato-frontal-p-disj-motor-mpw184080-acbf-11-_JM

Resumo das características técnicas

Proteção de sobrecarga Sim
Corrente nominal 4 A
Faixa de ajuste da corrente 2,5-4 A
Número de polos 3
Tipo do terminal Parafuso
Curto-Circuito Instantâneo 13 x Iemax
Tensão de trabalho Ue 690 V
Frequência de trabalho 50/60 Hz
Tensão de isolação Ui 690 V
Tensão de impulso nominal suportável Uimp 6 kV
Sensibilidade à falta de fase Sim
Teste de Trip Sim
Indicação de Trip Não
Classe de disparo 10
Máxima frequência de manobra (man./h) 15
Grau de proteção IP20
Altura 90 mm
Largura 45 mm
Profundidade 77 mm

Principais Características
Disparadores magnéticos: através do disparador magnético, os MPW´s oferecem proteção contra curto-circuito da instalação e do motor, com disparo fixo em 13 vezes a máxima corrente da faixa de ajuste do disjuntor-motor
Disparador térmico: o disparador térmico é ajustável e responsável pela proteção contra sobrecarga e sensibilidade contra a falta de fase da instalação e do motor conforme IEC60947-4-1, classe de disparo 10
Especificação e fixação: para a especificação correta dos disjuntores-motores MPW é importante certificar-se das correntes de serviço e nominal do motor a ser protegido. O ajuste de corrente no disjuntor-motor deve estar de acordo com a corrente de serviço a fim de obterem-se todas as proteções do mesmo
Os MPW podem ser instalado através de fixação rápida em trilho DIN 35mm ou com fixação por parafuso através do adaptador PLMP (vide acessórios)
