Inversor Bomba Dagua Solar Mppt 3cv 220v 9a 2.2kw

Descrição

CONTEÚDO:
1 Inversor de Frequência com uma IHM Destacável
1 Cabo para IHM
1 Manual em Inglês
Inversor de Frequência Solar para Bomba de Água 3cv (2,2kW) 220V

O INVERSOR MPPT ACELERA E REDUZ A VELOCIDADE DA BOMBA AUTOMATICAMENTE CONFORME A RADIÇAO SOLAR.

AUXILIAMOS EM DUVIDAS DE DIMENSIONAMENTO, INSTALAÇAO E PARAMETRIZAÇAO.

Não perca tempo, estamos aqui para te ajudar! Pergunte!!!

Esse Inversor é normalmente usado para alimentar bombas d’água para irrigação ou transferência de água de cisternas ou poços para caixas d’água, tanques, etc.

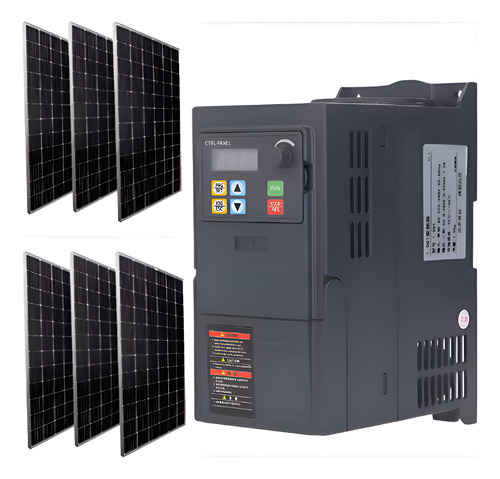

QUANTOS PAINÉIS SOLARES SÃO NECESSÁRIOS?
OPÇÃO 1: 7 painéis de 550W (42V) ligados em série para bombas de 3cv - Desempenho Normal
OPÇÃO 2: 14 painéis de 420W (40V) ligados em paralelo (duas séries de 7 painéis cada uma) para bombas de 3cv - Desempenho Ótimo
OPÇÃO 3: 14 painéis de 550W (42V) ligados em paralelo (duas séries de 7 painéis cada uma) para bombas de 3cv - Desempenho Ótimo

MUITA ATENÇÃO! Não coloque um painel a mais com a intenção de obter uma melhor performance. Isso causa a queima do inversor por excesso de tensão.

UMA DICA - PODE SER EXATAMENTE O SEU CASO
Para bombas com 10,8A ou mais de corrente nominal, recomendamos o uso de um inversor com 4cv (3kw) de potência. (ex.: bomba submersa modelo Ebara Thebe (12,1A)).

LEIA ATENTAMENTE!
POTÊNCIA E TENSÃO RECOMENDADAS
Você tem de estar atento à potência (W, kW ou cv) e à tensão (V) necessárias para o funcionamento deste inversor. Os dois requisitos devem estar preenchidos.

POTÊNCIA (W, kW ou cv - watts, quilowatts, ou cavalos)
A potência recomendada para atender uma bomba de 3cv (2200W) é de 3740W. Todos os painéis juntos devem ter, PELO MENOS, 50% a mais de potência em relação à potência nominal da bomba de água. Recomendamos 70% a mais.

TENSÃO/VOLTAGEM (V - volts)
A tensão mínima para funcionamento deste inversor é 210Vdc, mas o inversor entregará uma melhor performance a A PARTIR de 275Vdc, e atingirá sua performance ótima a 310Vdc.


IMPORTANTE
1. A variação de luminosidade/calor interfere na tensão gerada pelos painéis, o que influencia no desempenho do inversor, então é importante considerar uma tensão de 310Vdc ou mais, como forma de garantir o desempenho.
2. A tensão gerada com carga (Vmp) é sempre menor do que a tensão medida sem carga (Voc - circuito aberto). As placas solares trazem as duas informações em sua etiqueta. Considere a tensão COM CARGA (Vmp) para efeito de cálculo.
3. A tensão de circuito aberto dos painéis (sem carga - Voc) não deve exceder 380Vdc.

É NECESSÁRIO O USO DE BATERIAS?
Não, este inversor pode ser ligado diretamente ao sistema de placas solares.

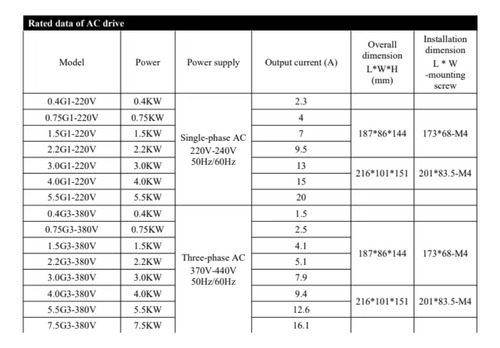

CARACTERÍSTICAS / ESPECIFICAÇÕES TÉCNICAS
Entrada DC: 210-375 ou Entrada AC: Mono/Bifásica 200-240VAC
Potência Máxima de Saída: 3cv 2,2kW
Saída: Trifásica 0-240VAC 0-400Hz 9A
Proteções: Sobrecorrente, Sobretensão, Sobrecarga, Subtensão
Tem Entrada DC Solar e também Entrada AC
Aceita Chave Liga/Desliga Externa
IHM Destacável
Saída a relé: 3a (220V); 3a (30Vdc)
Temperatura de Operação: -25ºC ~ +55ºC

ENTRADA DE ENERGIA
OPÇÃO 1 - LIGADO AOS PAINÉIS SOLARES (DC)
Entrada DC: 210-375VDC (Recomendado) (Sistema de Controle de Alta Eficiência MPPT)

OPÇÃO 2 - LIGADO À REDE ELÉTRICA (AC)
Entrada AC: Monofásica 200-240VAC 50-60Hz (A entrada AC pode ser utilizada, por exemplo, em caso de falta de energia solar, ligando-se o inversor diretamente à rede elétrica. ATENÇÃO: AS LIGAÇÕES DC E AC NÃO PODEM FUNCIONAR SIMULTANEAMENTE!)

SAÍDA
Saída: Trifásica 0-240VAC 0-400Hz 9A

PESO e DIMENSÕES
Peso: 1,016Kg
Tamanho da base de fixação: 86mm (largura) x 185mm (altura) - parte de trás
Distância entre furos da base de fixação: 68mm
Compatível com Trilho DIN
Dimensões: 187mm (altura) x 86mm (largura) x 144mm (profundidade) - Corpo do inversor

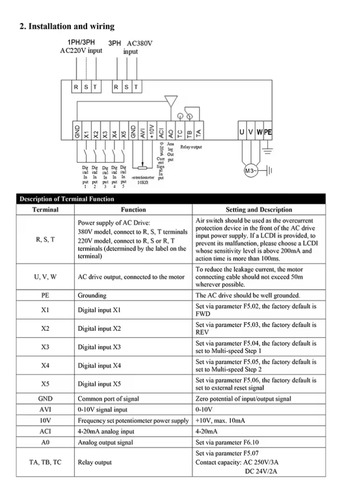

LIGAÇÃO DA BOIA PARA CONTROLE DE NÍVEL
X1 e GND
___






----------------------------------------------------------------------------------------------------
CUIDADO! CUIDADO! CUIDADO! CUIDADO!

Assegure-se de que as condições de instalação são adequadas às especificações do produto. Naturalmente, não nos responsabilizamos por danos causados ao produto em virtude de erro técnico no uso ou na instalação. Lembre-se, não exceda a tensão limite para o equipamento.
-----------------------------------------------------------------------------------------------------

Parâmetros SOMENTE LEITURA
d0.00 Medida da Frequência de Saída (Hz)
d0.02 Medida da Tensão de Saída (V)
d0.03 Medida da Tensão do Link DC (V)
d0.04 Medida da Corrente de Saída (A)
d0.05 Medida da Rotação do Motor (estimada) (rpm)
d0.10 Medida da Temperatura do módulo de potência (ºC)

Garantia do vendedor: 30 dias
