Kit Aquecimento Solar Piscina 20 Placas 3m+control+fio+bomba

Descrição

COMPOSIÇÃO DO KIT – TS SOLAR
1- 20un Placas coletoras CPTS-300 com 300cm por 30cm
2- 1un kit instalação com:
• 2un Saídas macho
• 2un Saídas Fêmea
3- 1un Controlador de temperatura TS Solar Bivolt:
• 2un Sensores de temperatura
• 2un Luvas porta sensores
4- 1un Válvula de Alívio (Quebra Vácuo)
5- Válvula de Retenção 50mm com redução para 40mm ( Horizontal e Vertical )
6- Motobomba para Piscina 1/2 CV 220V Monofásica Centrifuga ACM37 LEPONO

+15 METROS DE FIO


PLACA COLETORA MODELO CPTS - R300
VANTAGENS
• Produzida com matéria prima virgem com selo LIVRE DE CHUMBO e outros metais pesados contaminantes.
• Os coletores (placas) TS SOLAR aquecem a água da piscina em até 34°C.
• Matéria-prima: polipropileno, com proteção de raios UV.
• Alta durabilidade, resistente a produtos químicos utilizados para tratamento da água da piscina.
• Maior absorção por m².
• Não calcifica e nem corrói.
• Fácil de Instalar.
• Baixo custo de manutenção.
• Econômicas.
• Resistente a altas temperaturas de frio ou calor.
• Ecologicamente correto.
• Eficiência de 101,80% quando a outras placas coletoras tem eficiência abaixo de 94%.
• Placas atadas uma na outra, evitando vazamento.

INFORMAÇÕES TECNICA
- Peso: 1,8kg
- Peso com água: 2,4 kg
- Largura: 30 cm
- Comprimento: 300 cm
- Área do Coletor: 0,90 m² por coletor
- Aquecimento por M² (climas quentes): Cada coletor aquece 0,90 m² de piscina
- Dimensões Embalagem - Cm (AxLxP): 3,00 x 0,25 x0,35 Metros
- Cor: Preto
- Garantia do Fornecedor: 3 Anos
- Dimensões de cada Placa - Cm (AxLxP): 0,08 x 0,30 x 3,00 Metros
- Certificado: Inmetro Registro 005 559/2016

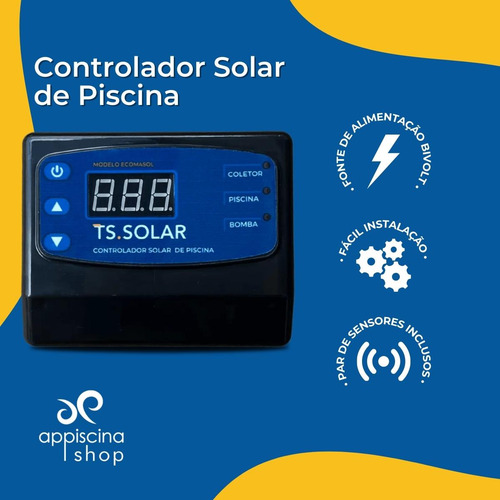

CONTROLADOR DIGITAL TS SOLAR

VANTAGENS:
O Controlador ECOMASOL é a melhor opção para quem busca qualidade e sofisticação no aquecimento solar de piscinas. Com um design moderno e elegante, o produto é fabricado com materiais de alta tecnologia, como o policarbonato fumê, que é resistente aos raios UV. Além disso, seu controlador possui um software próprio que garante um aquecimento eficiente e fácil de usar.
Alta tecnologia;
Resistente aos raios UV;
Selado, suporta umidades encontradas nas casas de máquinas;
Fácil instalação e manutenção;
Fonte bivolt;
Função anticongelamento e superaquecimento;
Software próprio.
O CONTROLADOR é um termostato de diferencial para aquecimento
solar, através da diferença na temperatura entre o sensor S1 (painel
coletor) e o sensor S2 (piscina), atua no controle automático da
circulação da água entre a bomba e os coletores solares. Possui função
de anticongelamento e superaquecimento (proteção das tubulações),
evita o superaquecimento da água da piscina e possui também
comando manual da bomba de circulação (aspiração ou filtragem).
Acompanha o produto:
Um painel de comando;
Dois suportes para sensores (piscina e coletores);
Dois sensores de temperatura (tipo NTC);
Um manual de instruções;
Uma fonte de alimentação 5V 1A

ESPECIFICAÇÕES TÉCNICAS:
Alimentação: 100 a 240 Volts (50/60Hz);
Temperatura de controle: 20 a 40°C;
Corrente máxima: 15 A (Obs: em ligações para bombas maiores que
½ Cv em 127 Volts ou maiores que 1Cv em 220 Volts, utilizar chave
contatora, caso contrário a saída do equipamento será danificada);
Dimensões (L × A x C): 100 x 40 x 125mm;
Diferencial para ligar a bomba: de "Dif." +1 a 15°.
3. ESPECIFICAÇÕES TÉCNICAS
Temperatura de aquecimento da piscina: 20 a 40°C.
Umidade de operação: 10 a 70% UR
(sem condensação)
Obs: Controlador com 1 ano de garantia de fábrica
Sensores e fonte 3 meses de garantia

VALVULA QUEBRA VÁCUO
VANTAGENS
• Remove o ar e o vapor formado pelo o aquecimento da tubulação, restando apenas água, diminuindo a pressão dentro do sistema e melhorando a eficiência.
INFORMAÇÕES TECNICA
- Medida do produto: 3/4
- Temperatura Máxima: 90ºC
- Pressão Máxima: 10 Bar
- Peso: 120gr

VÁLVULA DE RETENÇÃO
Válvula para Retenção de Linha - Soldável TS SOLAR
Função: Impedir o refluxo de água em instalações
Aplicações: Em tubulações horizontais e verticais de abastecimento de
água em obras residenciais.

Fabricada em ABS, tem maior resistência e durabilidade.

Medida da entrada 50mm acompanha redutor para 40mm
Temp. Máxima 60°C
Pressão Máxima 400 bar
Peso 0,216 g

A Motobomba Centrífuga conta com grande versatilidade de usos, é utilizada principalmente para abastecimento doméstico e pequenos prédios. Sistemas de pressurização de baixa pressão. Irrigação de pequeno porte. Sua principal característica é o bombeamento de água com maiores vazões.

- Características:
Corpo em ferro fundido
Tratamento antiferrugem
Rotor centrífugo fechado em noryl
Ponta de eixo em aço inox AISI 304
Selo mecânico em grafite cerâmica buna
Rolamentos blindados
Motor com protetor térmico

- Especificações Técnicas:
Capacitor: Pino
Potência (KW): 0.75
RPM: 3400
Vazão (l/min): 30-115
Tensão VAC: 450
Potência (HP): 1.0
Corrente Nom. (ln): 7A
Freq. (Hz): 60Hz
Sucção/Recalque: 1" x 1"
Tipo de trabalho: contínuo
Selo mecânico: 14mm
Rotor: Noryl
Sucção máxima: 8 mca
Classe de proteção: IPX4
Classe de isolação: F
Temperatura max. ambiente do motor: 40C
Temperatura máxima do líquido: 60C
Código: 50301607100
Garantia: 24meses


REQUISITOS PARA INSTALAÇÃO ADEQUADA
- Bomba do filtro tem potência para vazão mínima de 200 litros / Hora. Consulte a vazão da motobomba de acordo com o modelo/potência da bomba, litragem da piscina e altura do telhado a ser instalado na ficha técnica do fabricante da motobomba;
- Válvula retenção (para manter as placas cheias da água): Instalar na saída da bomba;
- Telhado voltado ao norte, com espaço suficiente para instalação das placas de acordo com a quantidade e tamanho dos coletores;
- Tubulação deve ser calcula de acordo com a vazão exigida para preenchimento das placas;
- Fiação para ligação dos sensores ate o painel do controlador;
- Fixação das placas ao telhado pode ser feita com arame galvanizado;
- Recomendamos a utilização de capa térmica para manutenção da água na temperatura desejada;

Ficou com dúvida? Faça uma pergunta teremos o prazer em responder!!
