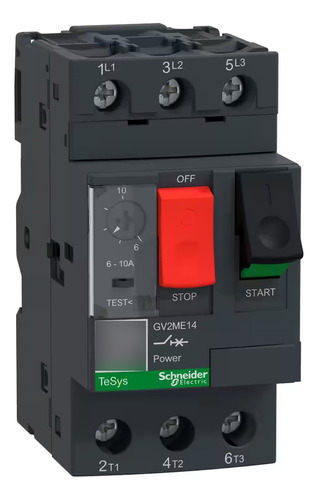

Disjuntor Motor 3p 6-10a 400/415v 100ka Gv2me14 Schneider

Descrição

Código Interno: 03054700225
Código Fabricante: GV2ME14
Código Referencia: 03054700225

Disjuntor Motor Tripolar Termomagnético 10A 6-10A 400/415V 100Ka 50/60Hz GV2ME14 - Schneider Electric

Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Disjuntor Motor Tripolar Termomagnético 10A 6-10A, você aproveita o que tem de melhor da nossa tecnologia.

CARACTERÍSTICAS:

- Design moderno
- Disjuntor Motor GV2: termomagnéticos
- Fácil de instalar e operar com parafusos multi-padrão
- Ligação elétrica segura e duradoura com os terminais EverLink
- Experiência digital do cliente para acessar documentos técnicos

As novas gerações de disjuntores motores TeSys Deca - frame 2 oferecem uma solução completa para quase todas as aplicações. Ele fornece proteção contra curto-circuito, proteção contra sobrecarga e controle do motor (ON/OFF).

Este produto possui 3 polos, capacidade de 6-10A/690V e está destinado para aplicações de motor trifásico 3-4kW/400V. Fornece uma proteção termomagnética com uma gama de regulação térmica 6-10A, disparo magnético a 9xIn e alta capacidade de ruptura Icu 100kA/400V. Além disso, conta com proteção IP20 e conexão por meio de terminais de parafuso. Também permite o controle de inicio/parada por botão de pressão garantido por 100.000 ciclos AC-3.

Este produto tem certificação multi padrão (IEC, UL, CSA, CCC, EAC, Marine). Os disjuntores motor Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.

ESPECIFICAÇÕES TECNICAS:

Marca: Schneider Electric
Referência: Gv2Me14
Linha Fabr.: Tesys Gv2
Produtos: Disjuntor Motor
Polos: Tripolar
Corrente Nominal(A): 10A
Proteção: Termomagnético
Faixa Ajuste(A): 6-10A
Acionamento: Botão
Potencia Motor(Kw/Cv): 3Kw
Tensão(V): 400/415V
Potencia Motor(Kw/Cv) 2: 4Kw
Tensão(V) 2: 500V
Potencia Motor(Kw/Cv) 3: 5,5Kw
Tensão(V) 3: 690V
Capacidade Interrupção: 100Ka
Tensão: 400/415V
Frequência(Hz): 50/60Hz
Conexão Elétrica: Terminal Parafuso

Tipo de rede: CA
Categoria de uso:
- Categoria A conforme IEC 60947-2
- CA-3 conforme IEC 60947-4-1
- AC-3e conforme IEC 60947-4-1
Frequência da rede: 50/60 Hz conforme IEC 60947-4-1
Modo de fixação:
- Trilho DIN de 35mm: encaixado
- Painel: aparafusado (with adaptor plate)
Alimentação do motor kW:
- 3 kW a 400/415 V CA 50/60 Hz
- 4 kW a 400/415 V CA 50/60 Hz
- 4 kW a 500 V CA 50/60 Hz
- 5,5 kW a 500 V CA 50/60 Hz
- 5,5 kW a 690 V CA 50/60 Hz
- 7,5 kW a 690 V CA 50/60 Hz

Capacidade de corte:
- 100 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2
- 100 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2
- 15 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2
- 10 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2
- 3 kA Icu a 690 V CA 50/60 Hz para IEC 60947-2

[Ics] capacidade de corte nominal de serviço em curto-circuito:
- 100 % a 230/240 V CA 50/60 Hz para IEC 60947-2
- 100 % a 400/415 V CA 50/60 Hz para IEC 60947-2
- 100 % a 440 V CA 50/60 Hz para IEC 60947-2
- 100 % a 500 V CA 50/60 Hz para IEC 60947-2
- 75 % a 690 V CA 50/60 Hz para IEC 60947-2

Tipo de controle: Botão não luminoso
[In] corrente nominal: 0,416666666666667
Linha de ajuste de proteção térmica: 6/10 A para IEC 60947-4-1
Corrente de disparo magnético: 138 A
[Ith] corrente térmica convencional ao ar livre: 10 A conforme IEC 60947-4-1
[Ue] tensão de operação nominal: 690 V CA 50/60 Hz para IEC 60947-2
[Ui] tensão de isolamento nominal: 690 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão nominal suportável de impulso: 6 kV IEC 60947-2
Sensibilidade da falha de fase: Sim para IEC 60947-4-1
adequação para isolamento: Sim conforme IEC 60947-1 § 7-1-6
Dissipação de alimentação por polo: 2,5 W
Durabilidade mecânica: 100000 ciclos
Durabilidade elétrica:
- 100000 ciclos of CA-3 a 415 V pol
- 100000 ciclos of AC-3e a 415 V pol
Avaliado pela carga: Contínuo para IEC 60947-4-1
Torque de aperto: 1,7 N.m - ligar Conexão por parafuso
Largura: 45 mm
Altura: 89 mm
Profundidade: 78,5 mm
Peso líquido: 0,26 kg
Cor: Cinza escuro

Meio ambiente:
Normas: EN/IEC 60947-2 / EN/IEC 60947-4-1
Certificações do produto: CCC / UL / CSA / EAC / ATEX / LROS (Lloyds register of shipping) / BV / RINA / DNV-GL / UKCA
Grau de proteção IK: IK04
Grau de proteção IP: IP20 conforme IEC 60529

Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.

GARANTIA DO FORNECEDOR: 3 Meses.

Garantia do vendedor: 30 dias
