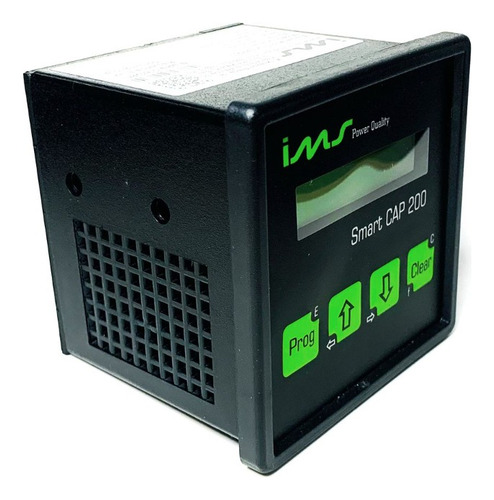

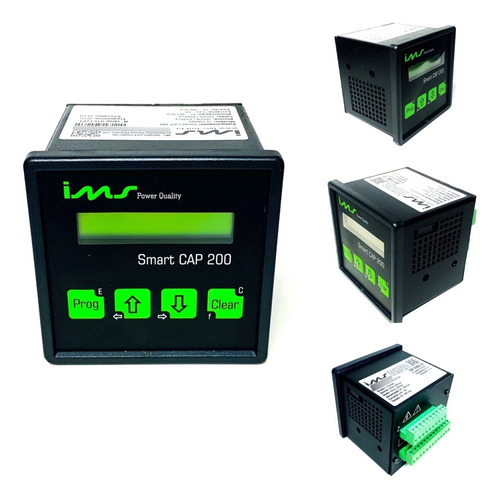

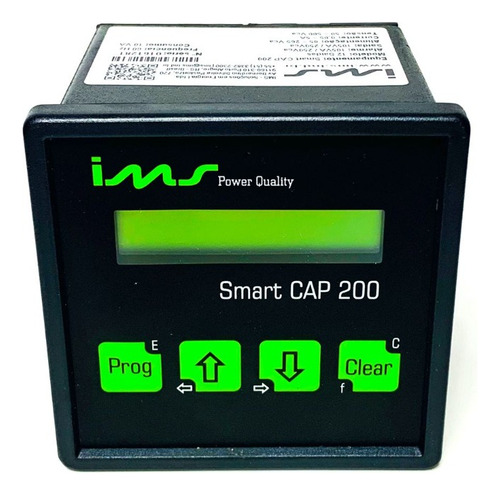

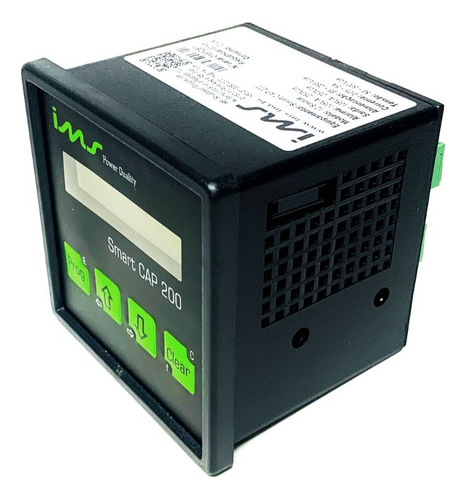

Smart Cap 200 - Controlador Automático De Fator De Potência

Descrição

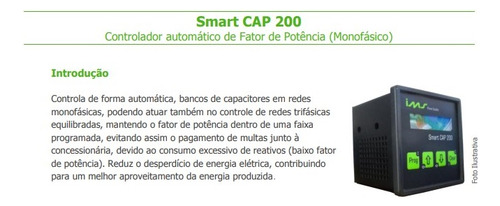

SMART CAP 200 - Controlador automático de Fator de Potência (Monofásico)

- Controla de forma automática, bancos de capacitores em redes
monofásicas, podendo atuar também no controle de redes trifásicas
equilibradas, mantendo o fator de potência dentro de uma faixa
programada, evitando assim o pagamento de multas junto à
concessionária, devido ao consumo excessivo de reativos (baixo fator
de potência). Reduz o desperdício de energia elétrica, contribuindo
para um melhor aproveitamento da energia produzida.

Aplicações Típicas
- Controle de acionamento de bancos de capacitores para correção de fator de potência;
- Eliminar ou diminuir multas e perdas em sistemas por baixo fator de potência;
- Garantir maior vida útil do banco de capacitor por meio de inteligente sistema de rodízio de capacitores, saída dedicada para filtro de harmônica e alarme de THD, que quando acionado, desliga os bancos.

Grandezas medidas/registradas
-Tensão [V]
- Corrente [A]
- Fator de Potência por fase
- Potência ativa [W]
- Potência Reativa [VAR]
- Potência Aparente [VA]
- Potência Reativa Requerida [VAR]
- Frequência [Hz]
- THD de Tensão (%)

Características elétricas
01. Alimentação AC 85 a 265 Vac;
02. Alimentação DC Sob consulta;
03. Consumo 10 VA;
04. Frequência 50 ou 60Hz*;
05. Medição de corrente 0,05 a 5A;
06. Medição de Tensão 50 a 500Vac;
07. Saídas de controle 12*;
08. Tipo de saída Relé de contato seco;
09. Potência de comutação da saída 105VA / 250Vac;
10. Número de Elementos de Medição 1;
11. Tipo de Ligação Delta / Estrela;
12. Número de fases 1 ;
13. Temperatura de armazenagem -25ºC a 75ºC;
14. Temperatura de operação 0ºC a 55ºC;

Escolhe na hora da compra
4. Características mecânicas;
01. Bornes para conexão Tipo BLZ de conexão rápida;
02. Dimensões - AxLxP 98 x 98 x 100mm ;
03. Recorte painel AxL 91 x 91cm;

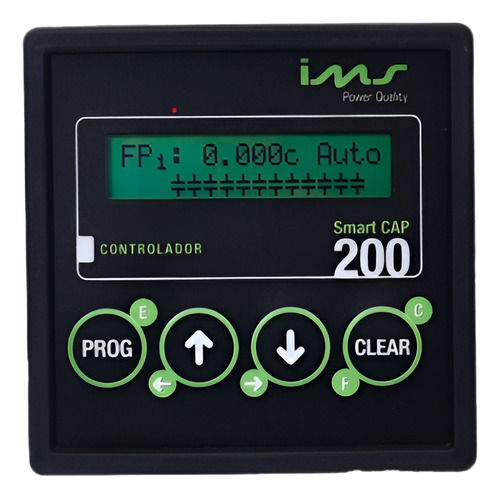

04. Display 2 linhas x 16 colunas (32 caracteres);
05. Grau de Proteção IP 40 (frontal);
06. Material Construtivo Termoplástico antichama;
07. Peso 500g aproximadamente;
08. Teclado 4 teclas multifuncionais;
5. Parâmetros Programáveis;
01. Primário do TP 50 a 500.000V;
02. Secundário do TP 50 a 500V;
03. Primário do TC 5 a 65.000A;
04. Secundário do TC 5A;
05. Número de elementos 1;
06. Tipo de ligação Delta/Estrela;
07. Faixa de controle de fator de potência 0,50i a 0,50c;
08. Tempo de entrada dos bancos 1 a 1200seg;
09. Tempo de saída dos bancos 1 a 1200seg;
10. kVAr mínimo 0 a 65,0kVAr;
11. Corrente mínima 0 a 50 (% do primário do TC);
12. kVAr de cada saída 0 a 65 kVAr (programável);
13. Grandezas para o alarme Vmax, Vmin, Imax, Fpmax, Imin, FPmin, THDV1;
14. Modo de operação Automático / Manual;
15. Operação com filtro de THD ON / OFF;

Conteúdo da Embalagem: 1 Controlador automático de Fator de Potência
Produto: Novo
Entrega: Consultar disponibilidade
Nota Fiscal: Sim, conforme informado na compra
Garantia: 90 Dias – Contra Defeito de Fabricação
