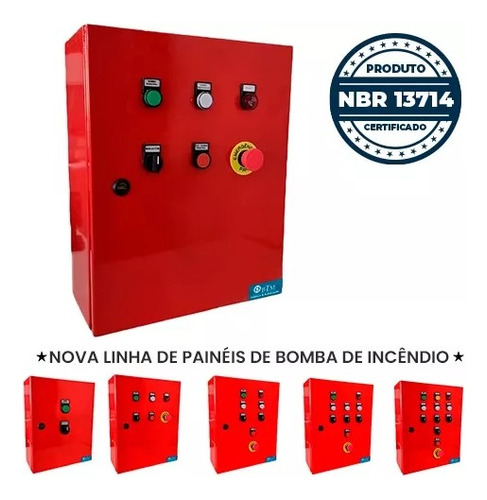

Painel De Incêndio 220v 3 Bomba C/ Alarme De Falhas + Sirene

Descrição

Aplicação:
Sistema de Combate a Incêndios C/ Aviso de Nível Baixo do Reservatório de Água e Alarme de Falhas e Sirene Integrada
Rede: 220V Trifásico
Comando: 24VCC ou 220V

Potência das Bombas:
Bomba 1 (10 cv) Principal
Partida: Estrela/Triângulo

Bomba 2 (10cv) Reserva
Partida: Estrela/Triângulo

Bomba 3 Jockey (3cv) 220v
Partida: Direta

Caso a Bomba Principal falhar a reserva liga automaticamente.

Diferenciais que você só encontra em Quadros BTM - Elétrica & Automação:
1. Diagrama Elétrico – Projetado por Eng. Automação;
2. Atende as normas NBR13714 conforme exigência dos Bombeiros
3. Atende as normas NR10
4. Atende as normas NR12
5. Possui Diagrama Elétrico
6. Montagem organizada;
7. Quadros Anilhado: facilitando manutenção e entendimento do sistema;
8. Marcas de Referência e Alta Qualidade;
9. Suporte Técnico para dúvidas de Instalação;
10. Guia de Orientação de Ligação (Manual de Instruções)
11. Ligação Fácil por Borne Sak

Dados do Quadro:
Quadro 60x50x20 Montado ( Pronto para ser Instalado )

Sinalizador Buzzer de Falhas:
Falta de fase
Sobrecarga no sistema
Curto-circuito
Falta de água

Componentes:
Disjuntor de proteção
Relé falta de fase
Luminoso sonoro
Botão pulsante
Botoeira de emergência
Relé de segurança auxiliar
Contator de acionamento
Sinalizadores de led
Relé temporizador
Chave Comutadora
Relé Térmico
Sirene

ACIONAMENTO EM AUTOMÁTICO ATRAVÉS DO PRESSOSTATO.

Escolhendo a Tensão Correta do seu Painel:
Painel Estrela Triângulo 220V: Motor deve ter fechamento de 380V/220V em estrela/triângulo respectivamente. ( 6 Pontas )
Painel Estrela Triângulo 380V: Motor deve ter fechamento de 660V/380V em estrela/triângulo respectivamente. ( 6 Pontas )

Observações:
Customizamos diversos modelos de painéis elétricos de acordo com sua necessidade, deixe nos comentários que faremos um orçamento sem compromisso. **Não acompanha pressostato.
