Rele Sobrecarga Tripolar Rw17-1d3-d063 Ajuste 4-6,3a Weg

Descrição

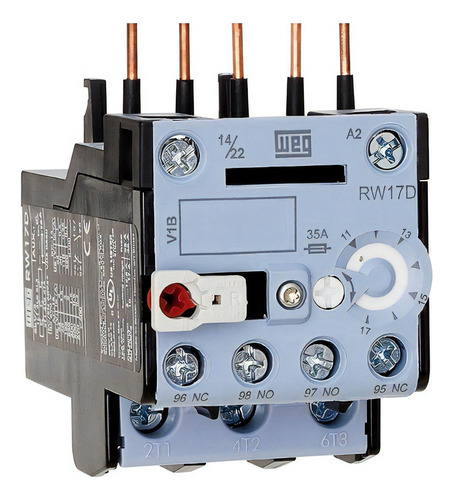

Rele Térmico de Sobrecarga Weg RW17 de 4A a 6,3A para CW07

O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos. O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.

INFORMAÇÕES TÉCNICAS

Código: 12450901

Modelo: RW17-1D3-D063

Tensão Máxima de Operação dos Contatos Principais: 690V

Faixa de Ajuste da Corrente de Operação: 4-6,3A

Classe de Disparo Térmico (Recomendável):

Classe 10 - motores com partidas de até 10 segundos

Sensibilidade Contra Falta de Fase:

Quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horas



Botões de Configuração:

O relé possui um botão de Reset e na mesma tecla 4 funções sendo:

A - Função somente de rearme automático. A função stop/teste não é permitida

AUTO - Função de rearme automático e função stop/teste

HAND - Função de rearme manual e função stop/teste

H - Função somente de rearme manual. A função stop/teste não é permitida

Tipo de Montagem: Montagem Direta

Contatores Compatíveis Weg:

CW07

CWC07 Até CWC016

Número de Contatos Principais: 3

Número de Contatos Auxiliares:

1NA – 1 contato normalmente aberto

1NF – 1 contato normalmente fechado

Grau de proteção:

Terminais Principais – IP10

Contato Auxiliares – IP10

Dimensões(mm):

Largura - 45

Altura - 71,5

Profundidade - 83,5

APLICAÇÕES:

Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
