Contator 18a 1na+1nf Cwb18-11 220v Weg

Descrição

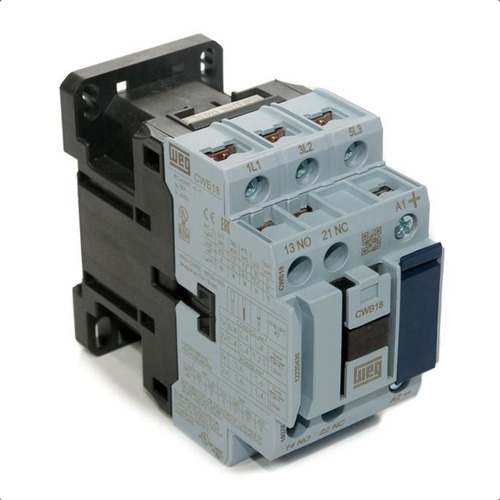

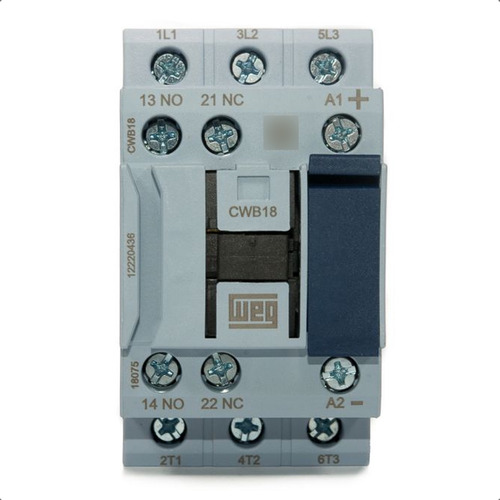

Contator Weg CWB 220VCA 18A 1NA 1NF Tripolar CWB18 11 30D23



Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando. Sendo assim, a linha de Contatores Weg CWB, foi produzida através de resultados obtidos pela análise de softwares de modelagem para simulação de sistemas eletromagnéticos e eletromecânicos, desse modo, os contatos elétricos dos contatores CWB são fabricados com ligas especiais de prata, que asseguram excelente condutividade elétrica e alta confiabilidade de contato. Durante a operação, os contatos de abertura dupla e as câmaras de extinção garantem a rápida extinção do arco e uma elevada resistência contra os efeitos de desgaste do arco elétrico, e consequentemente, uma longa vida elétrica.

Características Técnicas


Modelo: CWB18-11-30D23

Tensão/Frequência da BOBINA:

220VCA (Tensão em Corrente Alternada)-50/60Hz

Estimativa Vida Mecânica BOBINA: 10.000000 Manobras

Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V

Correntes de Emprego nos CONTATOS PRINCIPAIS:

440V - 18A

500V - 15,8A

690V – 12,8A

Categoria de Utilização (Recomendável):

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Número de Contatos Principais: 3

Números de Contatos Auxiliares:

1NA – 1 contato normalmente aberto

1NF – 1 contato normalmente fechado


Grau de proteção:

Terminais Principais - IP10

Contato Auxiliares - IP20

Fixação: Trilho DIN 35mm ou Parafusos



Dimensões(mm):

Largura - 45

Altura - 85

Profundidade - 104,8

Aplicações: Recomendável para o acionamento de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
