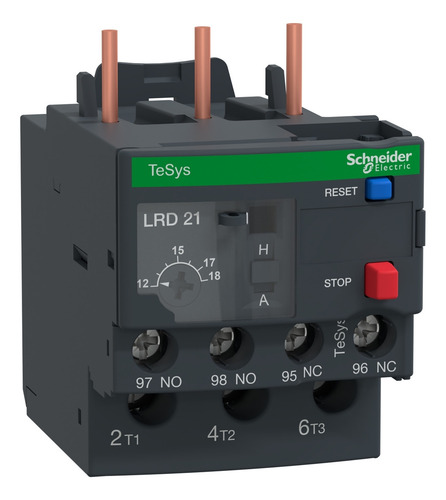

Relé Térmico Tesys Deca 12/18a 1na+1nf Lrd21 - Schneider

Descrição

DESCRIÇÃO
Os relés Tesys Deca foram projetados para as linhas de contatores Tesys Deca demonstrando uma proteção segura e eficaz. Este produto possui uma faixa de ajuste térmico de 12-18A/690V, classe de disparo 10A e está destinado para a proteção de motores trifásicos com menos de 7.5kW/400V. Este relé é um dispositivo diferencial com falha de fase (perda). Ele fornece um dial de ajuste térmico, um seletor de reset manual-automático, um botão de teste para simulação de disparo, botões de reset e parada, um indicador de alerta e dois contatos auxiliares (1NA+1NF) para sinalização de falha As configurações são protegidas por uma tampa transparente que pode ser trancada por selagem. Sua conexão é por meio de terminais de parafuso, conecta-se diretamente aos terminais inferiores dos contatores 3 polos LC1D18-D38, ou separado do contator, com uso de um bloco de terminais LAD7B106 (a ser encomendado separadamente). Pode ser montado em riel DIN ou fixação por parafuso. Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC, ATEX, Marine). Os reles de sobrecarga Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.

Especificações:

Linha:
TeSys
TeSys Deca
Nome do produto:
TeSys LRD
TeSys Deca
Tipo de produto ou componente: Relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo: LRD
Aplicação de relé: Proteção do motor
Compatibilidade do produto:
LC1D32
LC1D18
LC1D25
LC1D38
Tipo de rede:
CA
CC

Classe do disparo de sobrecarga: Classe 10A para IEC 60947-4-1
Linha de ajuste de proteção térmica: 12?18 A
[Ui] tensão de isolamento nominal:
Circuito de potência: 600 V para CSA
Circuito de potência: 600 V para UL
Circuito de potência: 690 V para IEC 60947-4-1

Frequência da rede: 0...400 Hz
Suporte de montagem:
Placa, com acessórios específicos
Calha, com acessórios específicos
Com contator

Limiar de disparo: 1,14 +/- 0,06 Ir para IEC 60947-4-1
Contato Auxiliar: 1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional: 5 A para circuito de sinalização

Corrente admissível:
1,5 A a 240 V CA-15 of circuito de sinalização
0,1 A a 250 V CC-13 of circuito de sinalização
[Ue] Tensão de operação nominal: 690 V CA 0...400 Hzparacircuito de potênciaconformeIEC 60947-4-1

Classificação do fusível associado:
4 A gG for circuito de sinalização
4 A BS for circuito de sinalização
[Uimp] tensão nominal suportável de impulso: 6 kV
Sensibilidade da falha de fase: Corrente de desarme de 130 % da Ir em duas fases, a última em 0
Tipo de controle:
Vermelho Botão não luminoso: Pare
Azul Botão não luminoso: reinicialização
Compensação de temperatura: -20?60 C

Conexões - terminais:
Circuito de controle: Terminais de parafuso 2 cabo(s) 1?2,5 mm Flexível Sem ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1?2,5 mm Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1?2,5 mm Sólido
Circuito de potência: Terminais de parafuso 1 cabo(s) 1,5?10 mm Flexível Sem ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 1?4 mm Flexível Com ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 1?6 mm Sólido

Torque de aperto:
Circuito de controle: 1,7 N.m - ligar Terminais de parafuso
Circuito de potência: 2,5 N.m - ligar Terminais de parafuso

REF: LRD21
DEAK: 4644
