Módulo Dimmer Dc Mosfet Irf520 Pwm Arduino

Descrição

~NÃO FORNECEMOS ASSITENCIA TÉCNICA, COMPRE SOMENTE SE TIVER CERTEZA.~

CASO QUEIRA COMPRAR MAIS DE UMA UNIDADE NOS ENVIE UMA MENSAGEM PARA MONTARMOS UM KIT, POIS PROVAVELMENTE O VALOR DO ITEM IRÁ FICAR MENOR.

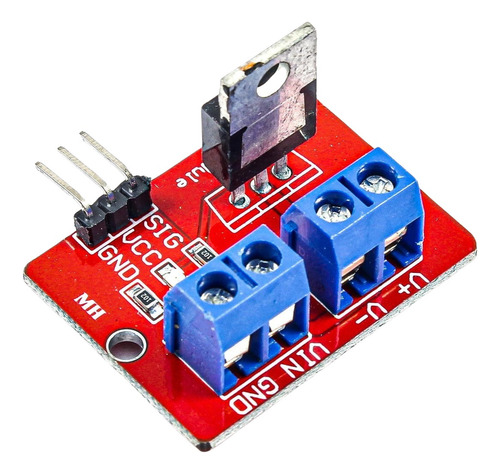

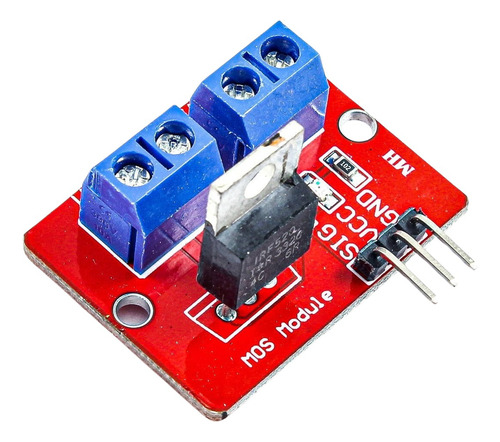

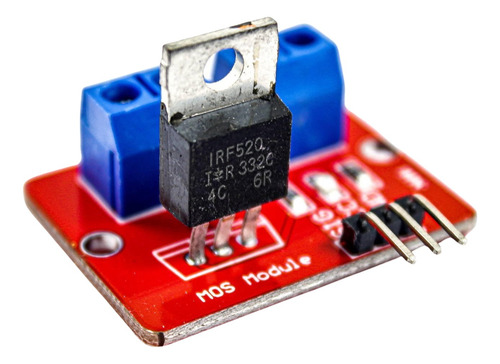

O módulo IRF520 é uma placa de desenvolvimento para o transistor MOSFET IRF520, projetado para controlar cargas DC pesadas a partir de um único pino digital de um microcontrolador. É uma solução de baixo custo ideal para acionar motores DC em aplicações robóticas, embora possa ser utilizado para controlar a maioria das cargas DC de alta corrente. Terminais de parafuso facilitam a conexão com a carga e a fonte de energia externa, e um indicador LED fornece uma indicação visual de quando a carga está sendo comutada.

Características:

Tensão: 3.3V, 5V
Porta: Nível de quantidade digital
Tensão da Carga de Saída: 0-24V
Corrente da Carga de Saída: <5A (necessário dissipador de calor se >1A)
Plataforma: SCM, ARM, Raspberry Pi
Recursos do Módulo Driver MOSFET IRF520:
Este módulo controla motores DC pela técnica de Modulação por Largura de Pulso (PWM). Esses módulos convertem uma tensão de entrada constante em uma tensão variável, permitindo controle preciso sobre a velocidade do motor DC. Motores DC podem ter sua velocidade controlada alterando a tensão aplicada a eles. PWMs geralmente possuem uma frequência constante e controlam a velocidade do motor controlando a duração do tempo em que o pulso é ALTO (Ciclo de Trabalho).

Nota:
A tensão do motor DC pode ser de 0 a 24 volts e a corrente máxima pode ser de até 5A. Em correntes altas, um dissipador de calor é necessário.

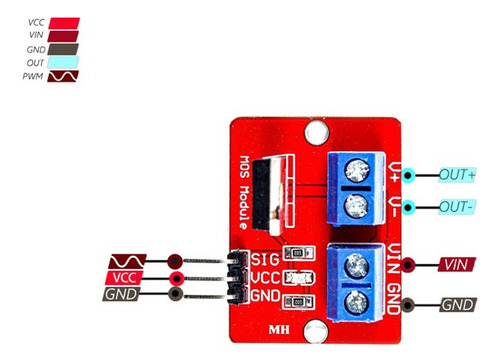

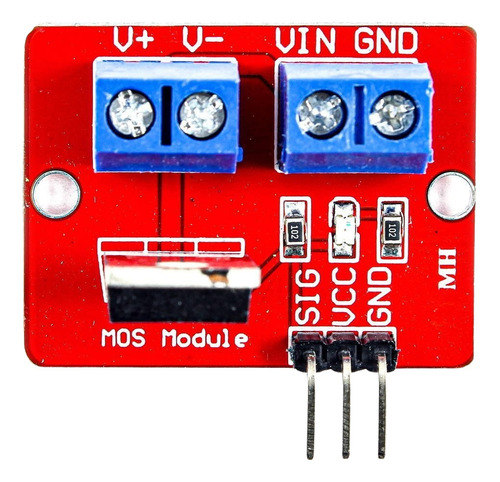

Este sensor possui 7 pinos:

VCC: Alimentação do módulo – 5V
GND: Terra
SIG: Sinal de entrada PWM
Vin: Tensão de entrada 5-24 V
OUT: Saída do módulo para conexão com o motor

Aviso:
Tenha cuidado para não girar totalmente o potenciômetro, pois o motor é um motor DC de 6 volts e a tensão de entrada é de 9 volts, o que pode danificar o motor. Naturalmente, você pode usar uma bateria de tensão mais baixa ou um motor de tensão mais alta.

Desbloqueie o Potencial do Módulo Driver MOSFET IRF520 com Arduino:
Combinando o Módulo Driver MOSFET IRF520 com Arduino, abre-se um mundo de possibilidades para aplicações de controle de motores. Utilizando o poder da PWM e a facilidade de programação do Arduino, você pode alcançar controle preciso e eficiente sobre seus motores DC. Experimente diferentes tensões, explore técnicas avançadas de controle de motores e eleve seus projetos Arduino a novos patamares com o Módulo Driver MOSFET IRF520.

Garantia do vendedor: 90 dias
