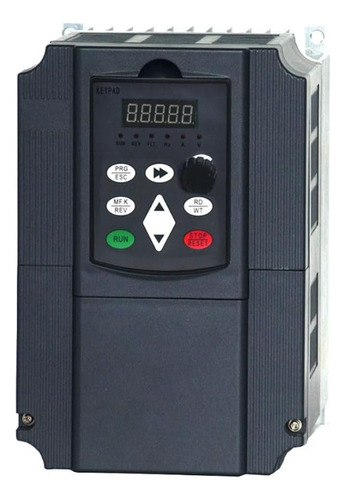

Inversor Frequência 15cv 11kw 220v/380v Monofásico/trifásico

Descrição

Freqüência máxima Controle do vetor: 0-600hz
V/f controle: 0-600hz
Freqüência de portadora 1-16 kHz
A frequência do portador é ajustada automaticamente com base nas características da carga.
Resolução de freqüência de entrada Configuração digital: 0.01 hz
Ajuste analógico: frequência máxima x 0.025%
Modo de controle Controle de vetor sensorless (svc)
Controle de frequência (v/f)
Torque de arranque 0.25 hz/150% (svc)
Faixa de velocidade 1:200 (svc)
Estabilidade velocidade precisão ± 0.5% (svc)
Precisão de controle de Torque ± 5% para 10 hz acima (svc)
Boost de Torque Personalizado aumentar 0.1% a 30.0%
Curva V/F Curva v/f em linha reta; curva v/f em vários pontos; curva v/f quadrada; separação v/f completa;
Separação da metade v/f
Modo de rampa Rampa em linha reta s-curva rampa
Quatro configurações separadas do tempo da aceleração/desaceleração na escala de 0s a 6500s.
Injeção cc Frequência de travagem da injeção da c.c.: 0 hz ao tempo ativo da travagem da injeção da c.c. da frequência máxima: 0.0s a 36.0s.
Nível atual de travagem por injeção dc: 0% a 100%.
Correr correr Faixa de freqüência de corrida do jog: 0.00 a 50.00 hz
Tempo de aceleração/desaceleração de corrida: 0.0s a 6500.0s

Onboard múltiplas velocidades pré-selecionadas O sistema implementa até 16 velocidades usando a função simples do plc ou usando sinais de entrada digitais.

Fonte de comando Permite diferentes métodos de comutação entre fontes de comando:
Painel de operação (teclado e display) terminal de controle de e/s
Comunicação Serial
Canal principal do ajuste da referência da frequência Suporta até 10 canais de ajuste de referência de freqüência e permite diferentes métodos de comutação entre canais de ajuste de referência de freqüência:
Ajuste Digital
Referência de referência analógica da tensão analógica referência atual do pulso referência de comunicação
Canal de ajuste de referência de frequência auxiliar Suporta até 10 fontes de frequência auxiliares, e permite o ajuste fino da frequência auxiliar e do cálculo principal & auxiliar.
Terminais de entrada Padrão:
Seis terminais de entrada digital (x), um dos quais suporta até 100 khz entradas de pulso de alta velocidade.
Dois terminais de entrada analógica (ia), um dos quais suporta apenas 0 to10 v de entrada, e o outro suporta 0 a 10 v e 4 a 20 ma de entrada de corrente.
Terminais de saída Padrão:
Único terminal de saída de pulso de alta velocidade (aberto-coletor) para uma saída de sinal de onda quadrada na faixa de freqüência 0 a 100 khz
Única saída digital (do) terminal de saída de relé único terminal
Terminal analógico único da saída (am) que apoie uma saída atual na escala 4 a 20 ma ou uma saída da tensão na escala 0 a 10 v.
Chave de bloqueio e seleção de função As chaves no painel de controle podem ser bloqueadas ou parcialmente bloqueadas eletronicamente para evitar a operação acidental.
O intervalo de algumas funções pode ser limitado a um intervalo permitido para evitar configurações incorretas.

Proteções:

Proteção contra perda de fase Proteção contra perda de fase de entrada
Proteção contra perda de fase de saída
Proteção de sobrecorrente instantânea Parar quando 200% da corrente de saída nominal é excedido
Proteção contra sobretensão Pare quando a tensão do ônibus da c.c. está acima de 800 v
Proteção de subtensão Pare quando a tensão do ônibus da c.c. está abaixo de 350 v
Proteção do superaquecimento Proteção acionada quando a ponte da movimentação da c.a. fica superaquecida.
Proteção contra sobrecarga Pare depois de correr a 150% da corrente nominal por 60 segundos
Proteção de sobrecorrente Parar quando 2.0 vezes de corrente nominal da unidade ac é excedido.
Proteção de frenagem Unidade de frenagem proteção contra sobrecarga
Proteção contra curto-circuito resistor de travagem
Proteção contra curto-circuito Proteção de curto-circuito fase de saída
Proteção de curto-circuito fase à terra da saída
