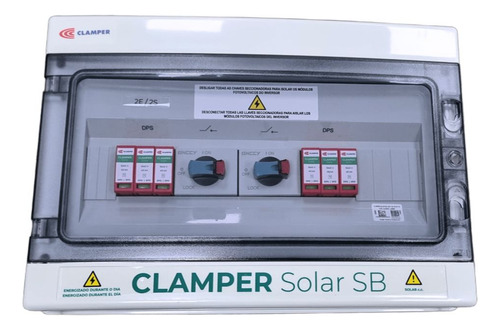

String Box Solar 2e/2s 1040v 32a - 2 Chaves - Clamper

Descrição

2 Chaves Seccionadora

É possível realizar o deslocamento por entrada.

A String Box CC da CLAMPER é essencial à segurança na operação e à vida útil dos sistemas Fotovoltaicos
por desempenhar a função de seccionamento do sistema em casos de necessidade de desligamento para
alguma intervenção no inversor ou frente à sobrecargas anormais e a proteção dos equipamentos, em
especial o inversor, contra raios e surtos elétricos.

ESPECIFICAÇÕES:

• Nº de entradas CC: 2
• N° de saídas CC: 2
• Tensão máxima de operação (Uc): 1040 Vdc
• Corrente máxima por entrada (Isc): 32A


DPS:

• Classe de proteção: II
• Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
• Modos de proteção: L+/PE, L-/PE (modo comun) | L+/L- (modo diferencial)
• Nível de proteção (Up): 3,5kV
• Tempo de resposta típico:<25ns
• Tensão máxima de operação continua (Ucpv): 1040Vdc
• Corrente de descarga nominal @ 8/20 µs (In): 18kA
• Corrente de descarga máxima @ 8/20 µs (Imax): 40kA
• Corrente de descarga total @ 8/20 µs (Itotal): 40kA
• Grau de proteção: IP20


SECCIONADORA:

• Norma aplicável: IEC 60947-3
• Número de pólos: 4
• Corrente máxima (Voc) = 1000V | 32A
• Tensão nominal de isolamento (Ui): 1000Vdc
• Tensão nominal de pulso (Uimp): 8kV
• Grau de proteção: IP20


CARACTERÍSTICAS DA CAIXA:

• Grau de proteção: IP65
• Material: Policarbonato com proteção UV
• Dimensões externas (L x A x P) 410mm X 285mm X 143mm
• Peso: aprox. 3,22Kg
