Pigtail 1 Metro Rgc-58 Bnc Macho X Sma Macho Angular 90°

Descrição

DESCONTOS:

Na necessidade de mais unidades, entre em contato conosco através do campo de PERGUNTAS que criaremos anúncio especial com descontos exclusivos.

Caso necessite de algum cabo com dimensões diferentes, por gentileza nos informe para criação de anúncio.
_______________________________________________________________

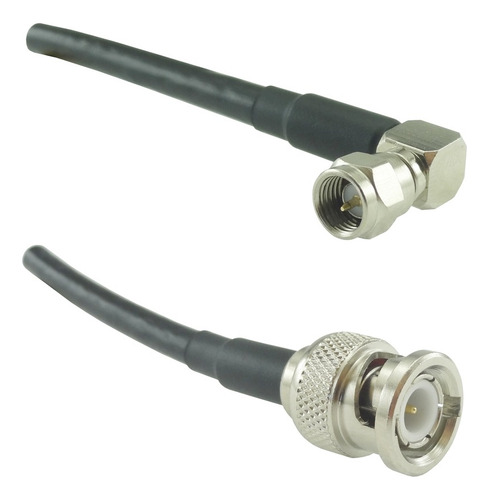

Cabo Coaxial BNC 50 Ohms Macho x SMA Macho Angular.
Conector 1: BNC 50 Ohms Macho Reto Crimpagem Cabo RG/RGC-58 LM-4CR - KLC Conectores.
Conector 2: SMA Macho Angular Crimpagem RG/RGC-58 3018 - KLC Conectores.
Cabo Coaxial: DLC-58 - Datalink - Malha: 76%
_______________________________________________________________

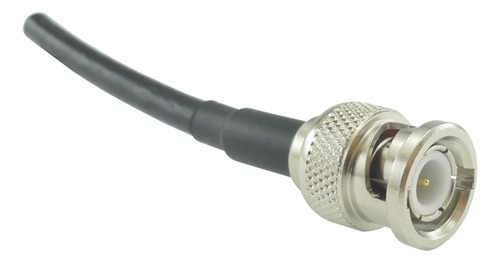

Conector BNC 50 Ohms Macho Reto Crimpagem Cabo RG/RGC-58 LM-4CR.
Família: BNC 50 Ohms.
Sistema de fixação do cabo: Crimpagem.
Gênero: Macho.
Formato: Reto.
Fabricação: KLC Conectores.
_______________________________________________________________

BNC 50 Ohms Macho:

Impedância: 50 Ohms
Frequência de operação: 0 – 4 GHz
Tensão máxima de operação: 500 Volts
Tensão máxima de teste: 1500 Volts rms
VSWR:
- conector reto: = 1,3 até 4 GHz
- conector angular: = 1,35 até 4 GHz
Perda de retorno:
- conector reto: 18 dB até 4 GHz
- conector angular: 17 dB até 4 GHz
Perda de inserção: 0,1 dB até 4 GHz
Resistência de contato:
- contato central: = 2,5 mOhms
- contato externo: = 1,0 mOhms
Resistência de isolação: = 5GOhms min
Resistência de isolação após conexão: = 200MOhms min
Temperatura de operação: -65ºC a 155ºC

MATERIAIS

Contato macho: Latão - Tratamento de superfície: Ouro
Isolante: Teflon - PTFE®
Outras partes: Latão - Tratamento de superfície: Níquel
Elementos de vedação: Borracha / Neoprene
_______________________________________________________________

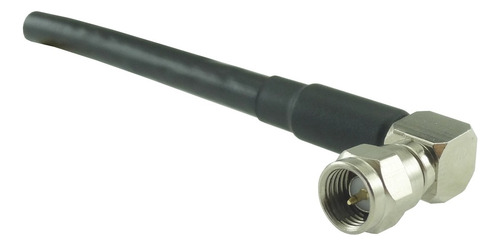

Conector SMA Macho Angular Crimpagem RG/RGC-58 3018.
Família: SMA.
Sistema de fixação do cabo: Crimpagem.
Gênero: Macho.
Formato: Angular.
Fabricação: KLC Conectores.
_______________________________________________________________

SMA Macho:

Impedância: 50 Ohms
Frequência de operação:
- 0 – 12 GHz em cabos flexíveis e
- 0 – 18 GHz em cabos semi-rígidos
Tensão máxima de operação: 750 Volts
Tensão máxima de teste: 1000 Volts rms
VSWR: = 1,05 + 0,01 f(GHz)
Perda de retorno: 20 dB até 4 GHz
Perda de inserção: máx. 0,1 vf(GHz) dB
Resistência de contato:
- contato central: = 3 mOhms
- contato externo: = 2,5 mOhms
Resistência de isolação: = 5GO min
Resistência de isolação após conexão: = 200MOhms min
Temperatura de operação: -65ºC a 165ºC

MATERIAIS

Contato macho: bronze fósforo - Tratamento de superfície: Ouro
Isolante: Teflon - PTFE®
Outras partes: Latão - Tratamento de superfície: Níquel
Elementos de vedação: Borracha / Neoprene
_______________________________________________________________

OBS: Caso haja necessidade de qualquer outro conector que não possuímos em nosso estoque, entre em contato para estarmos adquirindo junto ao fabricante!

Garantia do vendedor: 90 dias
