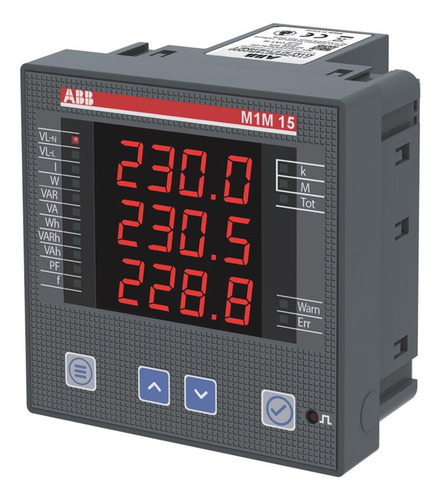

Multimedidor M1m 15 Com Modbus Rtu E Display Led

Descrição

MULTIMEDIDORES M1M 15

A nova linha de multimedidores de energia M1M 15 foi desenvolvida para oferecer ao usuário facilidade nas operações e maior economia nos processos industriais. Os medidores da série realizam o monitoramento da qualidade de energia em edifícios comerciais e industriais, sejam eles pequenos ou médios/grandes, por exemplo e podem ser utilizados dentro de quadros de correção de fator de potência, centros de controle de motores ou quadros de distribuição de subdistribuição. Além disso, contam com experiência de usuário comum e intuitiva desde a instalação até as operações, permitindo explorar totalmente as medições confiáveis e compatíveis com IEC.

FUNÇÕES


Tensão (TRMS)

Corrente (TRMS)

Frequência

Fator de potência

Potência ativa, reativa e aparente
CARACTERÍSTICAS GERAIS

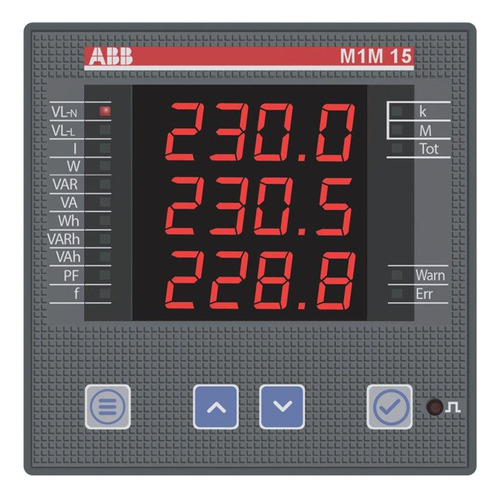

Display LED para leitura simples de dados de medição para as três fases;

Menu intuitivo e LEDs nas laterais do display auxiliam na navegação do menu;

Dimensões compactas que reduzem o espaço utilizado no painel;


Recursos de qualidade de energia de acordo com IEC 61557-12 (KPIs, datalogger em memória flash, etc);

Protocolos de comunicação para fácil integração em qualquer sistema;

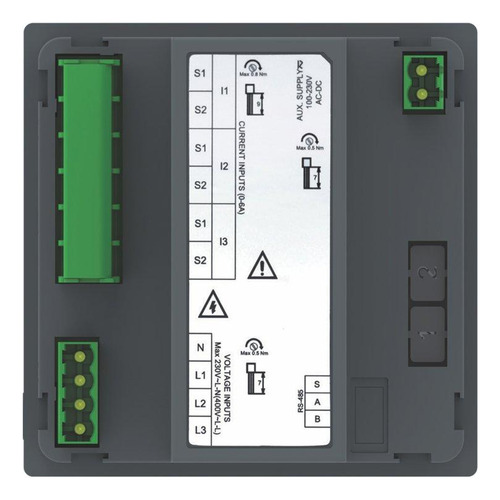

Disposição vertical comum dos terminais para facilitar a fiação dos cabos diretamente pelas laterais;

Clipes que facilitam a montagem e eliminam a necessidade de ferramentas para instalação.
CARACTERÍSTICAS TÉCNICAS


Tensão de alimentação: 100...230Vcc/ca (monofásico)

Tensão de medição (F-N): 80...265Vca (trifásico)

Consumo de energia: máx. 5VA

Exatidão (energia ativa): +/- 1%

Fusível de proteção: T1 A - 277Vca

Entrada de medição de corrente: Inserção indireta com transformador de corrente

Comunicação: Modbus RTU
Interface de comunicação: RS485 com isolamento óptico

Conexões: terminal 3 polos

Taxa de transmissão: 9,6 / 19,2 / 38,4 / 57,6 / 115,2kbps


Amostra de ciclos: 64

Montagem: Porta de painel

Grau de proteção:
Parte frontal: IP51

Terminais: IP20


Temperatura de operação: -5°C a +55°C

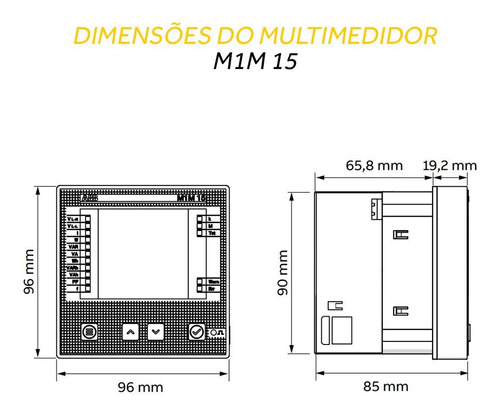

Dimensões: 96x96x85mm
