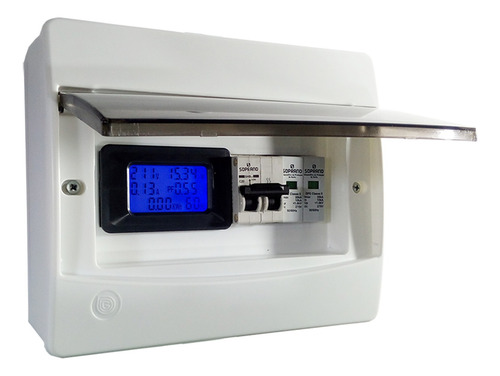

String Box Solar Ca 20a Para Microinversor Com Medidor Kwh

Descrição

String Box Solar Ca Para Microinversor Com Medidor 6 Em 1 - (Disjuntor 20A)

---------------------------------------------------------------------------------------------------------------------

Descrição:

* Conjunto de equipamentos aplicados para a montagem de string box em sistemas de energia solar fotovoltaica on-grid com microinversor (Corrente Alternada)

* Aplicado em diversos microinversores comerciais das marcas: Renovigi, Hoymiles, Elgin, Apsystems, dentre outros

* Aplicado para o monitoramento da corrente elétrica, energia, tensão e potência geradas pelos painéis solares

* Utilizado para o seccionamento do sistema quando há necessidade de manutenção

* Aplicado para sistemas fotovoltaicos de corrente máxima de 20A em micro inversores de redes bifásicas 220V (F+F) ou monofásicas 127V/220V (F+N)

* Não vai montado com cabeamento

* Capacidade máxima da string box (Disjuntor de 20A):
Em 220V suporta um arranjo de microinversores de até 4400W
Em 127V suporta um arranjo de microinversores de até 2500W

* Atenção!!!
Sobre a instalação do medidor: A bobina deve passar por um condutor fase e deve ser instalada no sentido correto ( Verificar a direção da seta na bobina ), caso contrário não será possível medir a potência (W) e nem a energia acumulada (kWh).

---------------------------------------------------------------------------------------------------------------------

Diferenciais:

* O medidor 6 em 1 com transformador de corrente fornece maior precisão na medição dos parâmetros elétricos

* O DPS e Disjuntor Soprano são equipamentos utilizados para proteção do sistema fotovoltaico por grandes empresas e integradores da área fotovoltaica

---------------------------------------------------------------------------------------------------------------------

Especificações do disjuntor SOPRANO AC:

* Modelo: Bipolar
* Norma: NBR NM 60898 / IEC 60947-2
* Tensão: 415V
* Corrente: 20A
* Curva de atuação: Curva C

Especificações do DPS Soprano AC:

* Modelo: Unipolar
* Tensão: 275V
* Corrente: 10-20kA

Especificações do Medidor AC:

* Potência: 0 - 22000W
* Energia: 0 - 22000kWh
* Tensão: 110 - 220VAC
* Corrente: 0 - 100A
* Frequência: 50/60 hz

Especificações do borne terra:

* Material: Plástico
* Quantidade de bornes: 6

---------------------------------------------------------------------------------------------------------------------

Conteúdo do pacote:

* 1 x Disjuntor Soprano Corrente alternada AC 20A 415V Bipolar
* 2 x DPS Soprano corrente alternada AC 10kA-20kA 275V Unipolar
* 1 x Medidor Wattímetro Voltímetro Amperímetro AC 100A 110/220v 6 em 1 c/ Tc
* 1 x Barramento para terra com 6 pinos verde
* 1 x Caixa de disjuntores de sobrepor branca, para 9 disjuntores de 1 pólo, com tampa fumê

---------------------------------------------------------------------------------------------------------------------

SunProp - Tecnologias para energia solar

Garantia do vendedor: 90 dias
