Soft Starter Ssw07 171a T5sz 220-575v Weg 10233130

Descrição

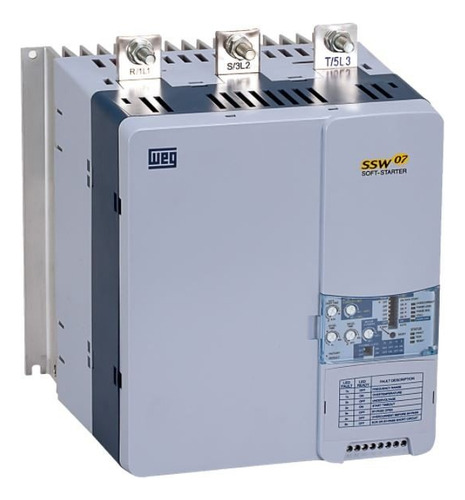

Soft Starter SSW07 171A T5SZ 220-575V WEG: 10233130

CARACTERÍSTICAS

Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. O controle da tensão aplicada ao motor, mediante o ajuste do ângulo de disparo dos tiristores, permite obter partidas e paradas suaves.

Com o ajuste adequado das variáveis, o torque produzido é ajustado à necessidade da carga, garantindo, desta forma, que a corrente solicitada seja a mínima necessária para a partida.

Regime de partida: AC-53b 3-30:1170
Regime de partida (com kit de ventilação): AC-53b 3-30:330
Padrão (3 cabos): Sim
Dentro do delta (6 cabos): Não
SoftPLC (programação em ladder): Não
Rampa de tensão: Sim
Rampa de tensão e limite de corrente: Não
Limite de corrente: Sim
Rampa de limitação de corrente: Programável via opcional
Controle de bombas: Programável via opcional
Controle de torque: Não
Partida direta (D.O.L.): Programável via opcional
Certificações do produto: UL, CE, CS, IRAM e C-TICK
Parametrização via trimpots e dip switches: Sim
Parametrização via HMI: Disponível com opcional

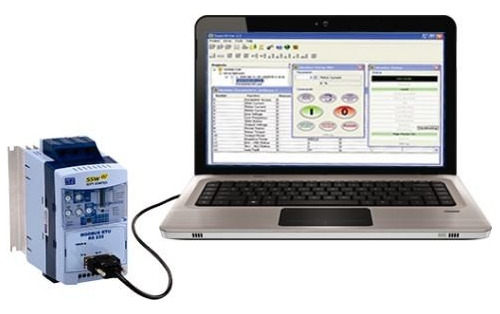

Parametrização via software: Superdrive G2
Modbus-RTU RS-232: Disponível com opcional
Modbus-RTU RS-485: Disponível com opcional
Modbus-RTU USB: Não
Proteção e Eficiência para a Sua Aplicação
A soft-starter SSW07 é uma chave de partida estática, projetada para a aceleração, desaceleração e proteção de motores elétricos de indução trifásicos, através do controle da tensão aplicada ao motor. Compacta, ela contribui para a otimização de espaços em painéis elétricos e possui todas as proteções para o motor elétrico, adaptando-se às necessidades das aplicações através de acessórios opcionais, que podem ser facilmente instalados na soft-starter.

Aplicações
O controle da tensão em três fases na SSW07 permite que ela seja utilizada em aplicações consideradas pesadas, como bombas centrífugas, alternativas (saneamento, irrigação e petróleo), ventiladores, exaustores, sopradores, compressores de ar, refrigeração (parafuso e pistão), misturadores, aeradores, centrífugas, britadores, moedores, picadores de madeira, refinadores de papel, fornos rotativos, serras e plainas (madeira), moinhos (bolas e martelo) e transportadores de carga.

Principais Características

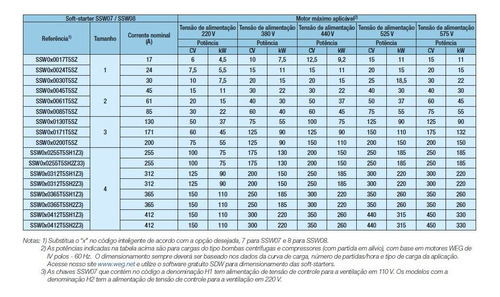

Correntes: 17 a 412 A
Tensão: 220 a 575 V
By-pass incorporado
Elevado regime de partidas
Controle total nas três fases
Proteção do motor e da chave incorporada
Função "Kick-Start" para partidas com elevado atrito estático
IHM local ou remota (opcional)
Entrada para PTC do motor (opcional)
Operação em ambientes de até 55 °C
Pesos e dimensões extremamente reduzidas
Comunicação Profibus DP, DeviceNet, RS232 e RS485 (opcional)
Benefícios

Eliminação de choques mecânicos
Proteção eletrônica integral do motor
Aumento da vida útil do motor e equipamentos
Limitação de quedas de tensão na partida
Bypass incorporado, proporcionando redução de tamanho e economia de energia
Redução acentuada dos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida
Operação em ambientes de até 55 °C (sem redução de corrente para todos os modelos)
Evita o Golpe de Ariete em bombas
Relé térmico eletrônico incorporado
Função Kick Start para partida de cargas com elevado atrito estático
Facilidade de operação, ajuste e manutenção
Monitoração da tensão da eletrônica, possibilitando fazer back-up dos valores de i x t (imagem térmica)
Instalação elétrica simples
Fonte de alimentação da eletrônica do tipo chaveada com filtro EMC (110 a 240 V CA)
Interface de operação (IHM)

Possui display LED de 7 segmentos, que permite uma ótima visualização dos parâmetros a distância. Também incorpora a função copy, a qual permite copiar a parametrização de uma SSW07 para outras, possibilitando rapidez, confiabilidade e repetibilidade de programação em aplicações de máquinas de fabricação seriada.

Comunicação em Rede
Destinadas principalmente a integrar grandes plantas de automação industrial, as redes de comunicação rápidas Fieldbus conferem vantagens na supervisão, monitoração, controle on-line e total sobre a SSW07, proporcionando elevada performance de atuação e grande flexibilidade operacional, características estas exigidas em aplicações de sistemas complexos e/ou integrados.

Características Gerais do Produto:
Dimensões AxLxC / Peso: 270 (A) / 200 (L) / 220 (C) / Aprox 7kg
Corrente Nominal: 171A
Proteção: IP00

Acompanha o produto:
1 Soft Starter
1 Manual
1 Guia Prático

Garantia:
3 meses com a loja
