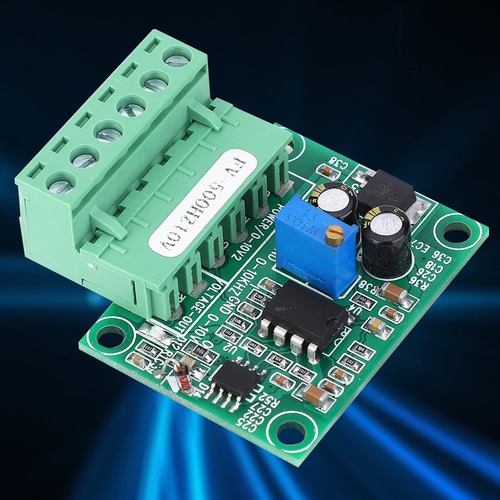

. Módulo Conversor Tensão Frequência Fv-500hz 10v

Descrição

Características:
1.
O módulo conversor deve converter um sinal digital de 0500Hz em um sinal analógico de 010V. 2. O módulo pode ser usado para conversão de interface entre PLC e conversor de frequência ou para controle de correspondência de interface entre placa de controle de movimento e conversor de frequência.
3. O nível de pulso de entrada de 5/12/24V pode ser inserido diretamente sem resistência. Mas a frequência do sinal de entrada deve ser mantida por mais de 0,5 segundos.
4. Todas as partes do módulo conversor são bem selecionadas para oferecer boa durabilidade e alta qualidade.
5.



O módulo é estável e tem ótimo desempenho durante o uso.

Especificação:
Tipo de item: Módulo conversor de frequência para tensão.
Tamanho: 4,5 x 4,7 x 1,7 cm/1,77 x 1,85 x 0,67 polegadas.
Relação, linearidade: 500 Hz a 10 V. Lista de

pacotes: 1 x módulo conversor. Nota: 1.
O potenciômetro de várias voltas na placa é usado para calibrar a relação correspondente entre frequência e tensão. 2. A faixa de tensão da fonte de alimentação de entrada é de 12-30VDC. Recomenda-se que a tensão de alimentação seja de 15 a 24 V DC. Ao usar o nível de 12V, a fonte de alimentação não pode ser alimentada por 12V DC. É necessária uma fonte de alimentação de pelo menos 15V DC. Se você precisar usar uma fonte de alimentação de 12V, você também pode solicitar 12V DC. Conversor de energia. Em 24 níveis, a fonte de alimentação deve ser alimentada por 24 VDC.
3. A extremidade da entrada do sinal é isolada por um diafragma. Capacidade anti-interferência garantida.
4. Se você precisar usar o PLC, suporte o tipo NPN. Deve ter um fio terra.
5.
Se você precisar usar o codificador, é necessário que o codificador continue girando a uma velocidade constante por mais de 0,5 segundos.
6, módulo de conversão de frequência e tensão, o tempo de resposta é de cerca de 0,3-0,5 segundos. 7.
Se a entrada do sinal for fluxo de turbina, etc., devido à correspondência de sinal, um diafragma e um resistor 817 devem ser adicionados para combinar o medidor de vazão com a função normal. 8. Correspondência em uso Se houver um desvio, você pode ajustar o potenciômetro azul na placa para calibrar. No momento do envio, ajustamos o potenciômetro f/VA para uma determinada correspondência. Geralmente, não é recomendável ajustá-lo sozinho.
