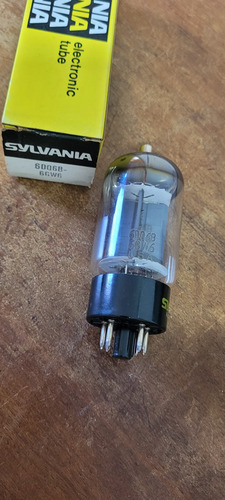

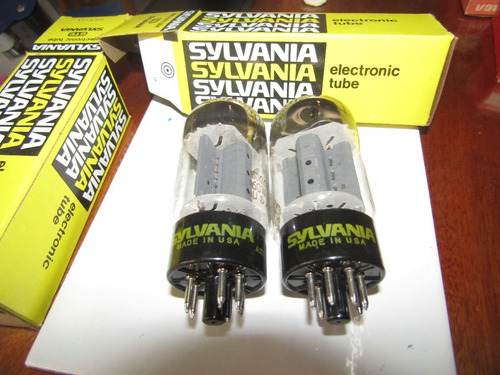

Válvulas Eletrônicas 6dq6 B / 6gw6 Sylvania C/ Nf

Descrição

1 VALVULA 6DQ6B / 6GW6 novas com nota fiscal

marca SYLVANIA
A Válvula 6DQ6B se destina a:
- A válvula 6DQ6B é destinada principalmente a rádio-amadores. Empregada em diversos transmissores de PX e faixa do cidadão, a válvula 6DQ6B também é usada em bisturis eletrônicos, com menor potência.

Descrição da Válvula 6DQ6B:

A válvula 6DQ6B de bulbo largo é compatível com as antigas RCA e Sylvania.

A válvula 6DQ6B é um tetrodo potência de feixe dirigido.

A válvula 6DQ6B tem a mesma robustez de transmissão da válvula 6146B, porém a ultrapassa em vários quesitos. No entanto, a construção básica da placa e as suas características são de potência menor.

A válvula 6DQ6B é pequena e resistente, com elevada eficiência, sensibilidade e alta potência para utilização em equipamento móvel ou estacionário. É classificada como um amplificador de potência e modulador RF, amplificador linear de potência e amplificador de potência classe C de RF e osciladora.

Produto novo, geralmente são usadas em transmissores ou em BISTURIS ELETRICOS

FRETE PELO MERCADOENVIOS

Características
A válvula 6DQ6B é a versão de recepção da 6146. Não possui a mesma robustez de sua relativa transmissão, e a supera em diversos desempenhos. No entanto, a construção básica do tabuleiro e suas características médias são muito semelhantes.

Os valores máximos de design como amplificador horizontal
Tensão do filamento: 6,3 V +/- 0,6 V, 1,2 A.
Tensão DC da fonte da placa (reforço mais tensão da fonte): 770 V.
Tensão do valor de pico de pulso positivo da placa: 6.500 V.
Tensão do valor de pico do pulso negativo da placa: 1.500 V.
Tensão da tela: 220 V.
Tensão de pico negativo da grade 1: 330 V.
Dissipação de placa: 18 W.
Dissipação da tela: 3,6 W.
Corrente catódica contínua: 175 mA.
Corrente de pico do cátodo: 610 mA.
Filamento de tensão para cátodo:
Filamento positivo em relação ao cátodo:
Em corrente contínua: 100 V.
DC mais corrente de pico: 200V.
Filamento negativo em relação ao cátodo:
DC mais corrente de pico: 200V.
Resistência da grade 1: 1 megohm.
Temperatura da ampola no ponto mais quente: 220 ° C.
Características médias para amplificador e AB1 classe simétrica
Como amplificador:
Tensão da placa: 250 V.
Tensão do display: 150 V.
Tensão de rede 1: -22,5 V.
Resistência da placa: 18.000 ohms, aproximadamente.
7,3 mA / V transcondutância.
Corrente da placa: 65 mA.
Corrente de exibição: 1,8 mA.
Tensão aproximada da rede 1 para 1,0 mA: -42 V.
Fator de ampliação triodo: 4,4.
Com polarização nula:
Tensão da placa: 60 V.
Tensão do display: 150 V.
Tensão de rede 1, não mais do que 2 segundos: 0 V.
Corrente da placa: 345 mA.
Corrente de exibição: 27 mA.

ATENÇÃO: ANTES DE COMPRAR CERTIFICQUE SE DE A SUA VALVULA É 6DQ6B

Garantia do vendedor: 1 meses
