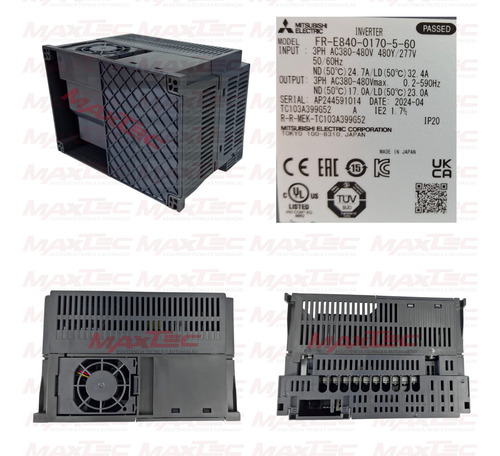

Inversor De Frequência 10cv 380v Trifásico Mitsubishi E840

Descrição

INVERTERPRO - A LOJA DOS INVERSORES

INVERSOR PRA NÃO DAR PROBLEMA

A) TUDO O QUE VOCÊ TEM DIREITO COM ESTA COMPRA
2 ANOS DE GARANTIA
1 Inversor de Frequência E800 Mitsubishi - FR-E840-0170-5-60 - na potência e tensão anunciadas
5 Vídeos Tutoriais para as Principais Programações
1 Manual em Português Resumido (versão digital)
1 Manual em Inglês Completo (versão digital)
1 Guia Rápido de Programação em Português (vai junto com o inversor)
1 Potenciômetro para Porta de Painel (Ø 22mm)
1 Chave Seletora 3 posições (Avançar, Parar, Reverter, Ø 22mm)
Direito ao Suporte Técnico (especializado! e não apenas para o básico)

ATENÇÃO! Os Vídeos Tutoriais e o Manual em Português devem ser solicitados à nossa equipe após a compra. O Manual completo em inglês pode ser acessado diretamente pelo código afixado no inversor.

B) NOSSA OPINIÃO TÉCNICA E SINCERA SOBRE O INVERSOR
A linha E800 é uma linha de alta funcionalidade da Mitsubishi, bastante superior à linha D700, que é a linha de entrada. A principais diferenças e vantagens são estas cinco:

1. O E800 é bem melhor se você precisa controlar a velocidade e o torque com PRECISÃO, por conta do MODO VETORIAL (a linha D700 opera apenas com o modo escalar ou com o controle vetorial de fluxo, que é menos eficiente).

2. O E800 é MAIS ROBUSTO que o D700 e tem capacidade de corrente um pouco maior. Aguenta mais os picos e é bem difícil de dar problema.

3. O E800 é BEM COMPACTO mesmo, apesar de robusto, então ocupa POUCO ESPAÇO NO PAINEL. O D700 tem a caixa mais larga (na horizontal), o que às vezes pode atrapalhar a instalação.

4. O E800 é mais completo em termos de opção de parametrização, se você precisar de uma programação mais fina, mas o D700 também é bem completo nesse quesito.

5. Pela nossa experiência, o E800, em relação à linha D700, é mais difícil de queimar por pico de tensão.

C) CARACTERÍSTICAS / ESPECIFICAÇÕES TÉCNICAS
Potência: 10cv (7,5 kW)
Entrada: Trifásica - 380-480VAC 50-60Hz
Saída: Trifásica - 380-480VAC 17A (Cargas Leves) 23A (Cargas Pesadas)
Faixa de Frequência de Saída: 0,2 - 400Hz
Grau de Proteção IP20

D) ENTRADAS
7 Entradas Digitais Programáveis (NPN ou PNP / 24Vcc)
2 Entradas Analógicas (0~5V / 0~10V / 4~20mA) - tem também a opção com operação reversível (-10 a +10V) ou sem operação reversível
2 Entradas de Segurança (STO) - são usadas exclusivamente para a função Safe Torque Off – quando ambas estão abertas, o inversor corta pulsos de disparo aos semicondutores de potência, garantindo que não haja energização no motor.

E) SAÍDAS
2 Saídas Digitais a Transistor Programáveis (NA ou NF / 24Vcc)
1 Saída a Relé Programável (NA + NF) - até 250Vac / 24Vcc
1 Saída Analógica Configurável - (0-10Vdc / 4-20mA)


F) TEM A MAIS DO QUE A MAIORIA - E FAZ A DIFERENÇA
ULTRACOMPACTO - um dos menores inversores do mundo (a partir de 54mm de largura). Pode ser instalar lado a lado em temperatura ambiente menor que 40°C;
Aceita Cartão para uso de ENCODER;
CONTROLE VETORIAL - por referência de velocidade ou por referência de torque (ver final da descrição)
CAPACITORES e VENTILADOR com vida útil estimada estendida - 10 anos para os capacitores e 5 anos para os ventiladores - pelo menos o dobro da média;
CONTROLE MESTRE-SUBORDINADO;
Função “SENHA”;
REVESTIMENTO ISOLANTE das placas - maior resistência a gases corrosivos e umidade;
Função CLP INTEGRADA;
DIAGNÓSTICO de vida útil e manutenção preditiva - o inversor consegue verificar quando componentes-chave estão no final de sua vida útil. É possível também programar um período para receber um aviso indicativo de manutenção preditiva;
Opera em TEMPERATURAS mais elevadas e mais frias: -20°C a +60°C;
Saída para RESISTOR DE FRENAGEM (muitos não tem);
Função PARADA DE SEGURANÇA - Safe Torque Off (NR12);
TORQUE DE PARTIDA Otimizado (entre 150%/3Hz e 200%/3Hz);
Função SOFT-PWM para redução de RUÍDO audível;
DETECÇÃO DE FALHAS MECÂNICAS baseada em perfis de carga. O inversor aprende a característica de torque/velocidade em operação normal e compara continuamente com a corrente demandada.

G) AQUILO QUE NÃO PODE FALTAR - CHECK-LIST DO BÁSICO
COMUNICAÇÃO Serial ModBus RTU/RS485
Auxilia no CONSUMO de energia elétrica em aplicações com CARGA VARIÁVEL
Controle Escalar ou CONTROLE VETORIAL - tanto por torque como por velocidade
CAPACIDADE DE SOBRECARGA
Versão Entrada Trifásica: 150% da corrente por 1min; 200% por 0,5s
Versão Entrada Monofásica: 150% da corrente por 1min; 200% por 0,5s
PROTEÇÕES de Sobrecorrente, Sobrecarga, Subtensão
MODO REMOTO para LIGA/DESLIGA, REVERSÃO e POTENCIÔMETRO
MULTIVELOCIDADE (Multispeed)
Controle PID
Controle de Velocidade UP/DOWN
Função JOG
AUTO-TUNING (Função para Reconhecimento Automático dos dados do Motor)
Presilha de ACESSO FÁCIL ao ventilador - para higienização

H) MODO VETORIAL - 2 TIPOS
O inversor tem tanto o modo vetorial com torque constante (com a velocidade podendo variar), quanto o modo com velocidade constante (com o torque podendo variar). Tem muito inversor que só tem o segundo tipo de modo vetorial, e a maioria, que são apenas escalares, não tem nenhum deles.

H1) MODO VETORIAL COM TORQUE CONSTANTE (superar inércias e variações abruptas de carga)
A gente usa muito pra bobinador, quando a bobina fica grande, e tem que manter a força mas deixar girando devagarinho. Usa também para injetora, porque, se tiver qualquer tipo de variação no momento da injeção do material, o preenchimento do molde fica incompleto e estraga a peça. Usa muito também pra guindaste, talha, elevador, misturador grande, triturador e moedor (moinho de bola é essencial), tudo aquilo em que a carga varia muito ou que precisa vencer uma massa muito grande pra começar ou retomar o movimento.

H2) MODO VETORIAL COM VELOCIDADE CONSTANTE (processos que não podem tolerar variações na cadência da operação)
Esse modo é para quando o importante é manter o ritmo do motor, mesmo que a carga varie. Sabe quando o sistema não pode dar nenhuma oscilada, nem desacelerar ou acelerar de repente? É aí que tem que usar ele. Usamos muito em aplicações que exigem sincronismo entre as etapas (tipo máquinas de embalagem ou processamento de alimentos), usa muito também em aplicações com bombas e ventiladores, em que o fluxo – seja de água, ar ou gás – precisa ser mantido constante para garantir a operação correta; um uso muito comum é em esteiras transportadoras, que recebem mais carga ou menos carga, mas tem que manter a mesma velocidade. A gama de usos é bem grande mesmo, dá pra pensar em sistemas hidráulicos, compressores, sistemas de aquecimento, ar condicionado, etc.

INVERTERPRO - A LOJA DOS INVERSORES

Garantia do vendedor: 2 anos
