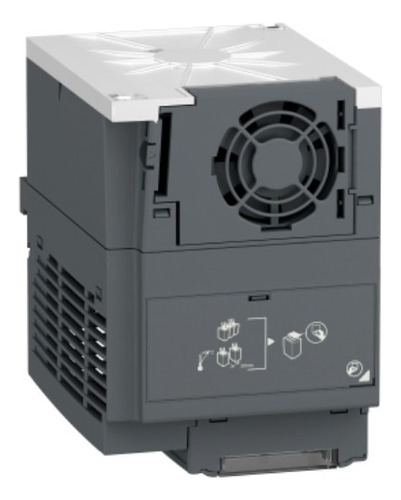

Inversor De Frequência Atv310 - 2.2 Kw - 380-460 Schneider

Descrição

LOJA OFICIAL NUCLEOTEC, NO MERCADO LIVRE.

Na Nucleotec nos orgulhamos de ter uma ampla linha de produtos e serviços direcionado para a indústria, priorizando a qualidade, segurança e agilidade. Qualquer dúvida temos uma equipe especializada a sua disposição!
Algumas das nossas marcas parceiras:
SCHNEIDER/ STECK/ JOCK/ ATOS /MCA/ TEXIUS
========================================================

O QUE VOCÊ VAI RECEBER?
01 Inversor de freequência ATV310 - 2.2 kW - 380-460 VAC trifásico
ATV310HU22N4E
Descrição
Os inversores de frequência da linha Easy Altivar 310 garantem as funções necessárias com preço justo sem compremeter a qualidade! Isso além de funções integradas que os tornam adequados para as aplicações mais comuns, incluindo máquinas têxtil, transporte de materiais, máquinas de cerâmica, embalagem e empacotamento, ferramentaria e máquinas de madeira. O modelo ATV310HU22N4E possui alimentação trifásica de 380...460Vca, funciona com potência de até 2,2kW/3CV e corrente de saída de 5,5A.

Especificações:
Linha de produto Easy Altivar 310
Tipo de produto ou componente Propulsor de velocidade variável
aplicação específica do produto Máquina simples
Tipo de montagem Com dissipador
Nome abreviado do dispositivo ATV310
Número de fases da rede Trifásico
tensão nominal de fornecimento [Us] 380...460 V - 15...10 %
alimentação do motor kW 2,2 kW of trabalho pesado
alimentação do motor cv 3 hp of trabalho pesado
nível de ruído 50 dB
Complementar
Quantidade por conjunto Conjunto de 1
filtro EMC Sem filtro EMC
tipo de resfriamento Ventilador integrado
Protocolo da porta de comunicação Modbus
tipo de conector RJ45 (na face frontal) of Modbus
interface física 2 fios RS 485 para Modbus
estrutura de transmissão RTU of Modbus
taxa de transmissão
4800 bit / s
9600 bit/s
19200 bit/s
38400 bit/s
número de endereços 1…247 para Modbus
serviço de comunicação:
Ler registros retidos (03) 29 palavras
Escrever registro único (06) 29 palavras
Escrever vários registros (16) 27 palavras
Ler/gravar vários registros (23) 4/4 palavras
Ler identificação de dispositivo (43)
corrente da linha:
8,8 A a 380 V (trabalho pesado)
7,2 A a 460 V (trabalho pesado)
potência aparente 5,7 kVA a 460 V (trabalho pesado)
linha potencial Isc 5 kA ( trabalho pesado )
corrente de saída contínua 5,5 A trabalho pesado
corrente momentânea máxima 8,3 A durante 60 s (trabalho pesado)
dissipação de alimentação em W 75,5 W, at In (trabalho pesado)
frequência de saída do propulsor de velocidade 0,5…400 Hz
frequência de comutação nominal 4 kHz
frequência de comutação 2...12 kHz ajustável
intervalo de velocidades 1…20 of motor assíncrono
sobretorque temporário 170…200 % relativo ao torque nominal do motor dependendo do calibre do inversor e tipo de motor
torque de frenagem
Até 150% do binário nominal do motor com resistor de frenagem
Até 70% do torque nominal sem resistor de frenagem
perfil de controle de motor assíncrono
Voltage/frequency ratio (V/f)
Relação tensão/frequência - Economia de Energia, U/f ao quadrado
Sensorless vector control (SVC) compensação da diferença de velocidade do motor: Ajustável
tensão de saída: 380...460 V trifásico
conexão elétrica Terminal, capacidade de Fixação: 1,5..0,20,5 mm², AWG 16...AWG 14 (L1, L2, L3, PA/+, PB, U, V, W)
torque de aperto 0,8…1 N.m
Isolamento Elétrico entre a potência e o controle
alimentação Alimentação interna para potenciômetro de referência: 5 V (4,75…5,25 V)CC, <10 mA com proteção contra sobrecargas e curtos-circuitos
Alimentação interna para entradas lógicas: 24 V (20,4…28,8 V)CC, <100 mA com proteção contra sobrecargas e curtos-circuitos
Número de entrada analógica 1
tipo da entrada analógica
Corrente configurável EA1 0..20 mA 250 Ohm
Tensão configurável EA1 0..10 V 30 kOhm
Tensão configurável EA1 0..0,5 V 30 kOhm
número de entrada digital 4
tipo de entrada digital Programável LI1...LI4 24 V 18..0,30 V
lógica de entrada digital Lógica negativa (coletor), > 16 V (estado 0), < 10 V (estado 1), impedância de entrada 3.5 kOhm
Lógica positiva (fonte), 0...< 5 V (estado 0), > 11 V (estado 1)
duração de amostra 10 ms of entrada analógica
20 ms, Tolerância +/- 1 ms of entrada lógica
erro de linearidade +/- 0.3 % do valor maximo of entrada analógica
Número de saída analógica 1
tipo da saída analógica SA1 tensão configurável através de software: 0..10 V CA 0...10 V 0…0,02 A, Impedância: 470 Ohm, Resolução 8 bits
SA1 corrente configurável através de software: 0..20 mA, Impedância: 800 Ohm, Resolução 8 bits
número de saída digital 2
tipo de saída digital Saída lógica LO+, LO-
Rele de saida protegido R1A, R1B, R1C 1 F/A
corrente de comutação mínima 5 mA a 24 V CC of relé lógico
corrente de comutação máxima
2 A a 250 V CA Ligar indutivo carga cos phi = 0,4 E/D = 7 ms of relé lógico
2 A a 30 V CC Ligar indutivo carga cos phi = 0,4 E/D = 7 ms of relé lógico
3 A a 250 V CA Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico
4 A a 30 V CC Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico
rampas de aceleração e desaceleração Linear a partir de 0...999.9 s
S
U
frenagem até à paralisação Por injeção CC, <30 s
tipo de proteção
Sobretensão de linha de alimentação
Subtensão de alimentação de linha
Sobrecorrente entre fases de saída e terra
Proteção contra sobreaquecimento
Curto-circuito entre fases do motor
Contra perda de fase de entrada
Proteção termica do motor via calculo de I²t
resolução de frequência
Entrada analógica: conversor A/D, 10 bits
Unidade visor: 0,1 Hz
constante temporal 20 ms +/- 1 ms para alteração de referência
Posição de operação Vertical +/- 10 graus
Altura 143 mm
Largura 105 mm
Profundidade 151 mm
Peso líquido 1,1 kg
frequência de alimentação 50/60 Hz +/- 5 %
Destino do produto Motores assíncronos
Meio ambiente
Compatibilidade eletromagnética:
Teste de imunidade contra transientes / rajadas elétricas - test level: Nível 4 conforming to IEC 61000-4-4
Teste de imunidade contra descarga eletrostática - test level: Nível 3 conforming to IEC 61000-4-2
Imunidade a perturbações conduzidas - test level: Nível 3 conforming to IEC 61000-4-6
Teste de imunidade ao campo eletromagnético de radiofrequência com radiação - test level: Nível 3 conforming to IEC 61000-4-3
Teste de imunidade contra quedas e interrupções da tensão conforming to IEC 61000-4-11
Surge immunity test - test level: Nível 3 conforming to IEC 61000-4-5
Normas IEC 61800-3
Certificações do produto
CE
EAC
KC
grau de proteção IP IP20 sem placa de vedação na parte superior
IP4X topo
grau de poluição 2 conforme IEC 61800-5-1
característica do ambiente da aplicação
Resistência à poluição da poeira classe 3S2 conforme IEC 60721-3-3
Resistência à poluição química classe 3C3 conforme IEC 60721-3-3
resistência ao choque
15 gn para 11 ms conforme IEC 60068-2-27
umidade relativa:
5…95 % Sem condensação conforme IEC 60068-2-3
5…95 % sem goteiras conforme IEC 60068-2-3
Temperatura ambiente para armazenamento -25…70 °C
temperatura ambiente do ar para funcionamento -10…55 °C sem degradação
55…60 °C cobertura de proteção da parte superior da unidade removida com degradação de corrente de 2,2% por °C
altitude de funcionamento <= 1000 m Sem redução de valor
Unidades de embalagem
Unit Type of Package 1 PCE
Number of Units in Package 1
Package 1 Height
16,000 cm
Package 1 Width
17,270 cm
Package 1 Length
19,300 cm
Package 1 Weight
1,410 kg
Unit Type of Package 2 S04
Number of Units in Package 2
6
Package 2 Height
30,000 cm
Package 2 Width
40,000 cm
Package 2 Length
60,000 cm
Package 2 Weight
9,238 kg
