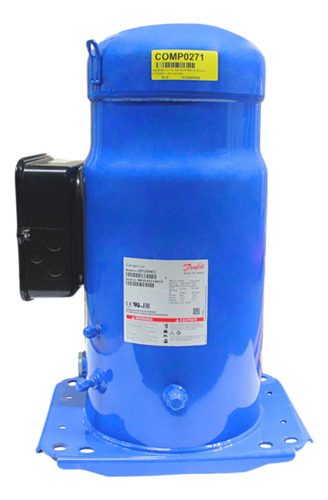

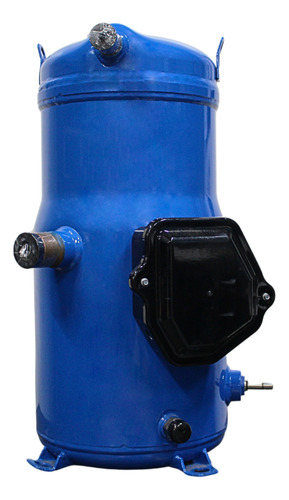

Compressor 15 Tr, 220/60/3f R22 Danfoss Sm1853cam

Descrição

Informações Técnicas:
Compressor Scroll;
Marca: Danfoss;
Modelo: SM185-3CAM / SM1853CAM / SM185-3CAI / SM1853CAI;
Outras referências: COM00073B / HLD16793A;
Compatível/Substitui: SM185S3CC
Capacidade: 15 TR
Peso: 105kg
Altura da conexão da sucção [mm] 180 mm
Altura da conexão de descarga [mm] 643 mm
Altura total [mm] 678 mm
Aprovação: CE
UL
UKCA
Aterramento do torque [Nm] 2 N-m
Carga de refrigerante [kg] [Max] 13.5 kg
Carga de óleo [L] 6.2 L
Classe de proteção IP: IP54 (com prensa cabo)
Comprimento da embalagem [mm] 1140 mm
Conexões de força: Parafuso 4,8 mm
Controle de capacidade: Velocidade fixa
Corrente de operação máxima [MOC] 73 A
Código de configuração: Individual
Diâmetro (mm) 317 mm
Dreno de óleo: Rosca de 1/4"
Economizador: NÃO
Equalização do óleo Rosca de 3/8'' SAE
Family : SM
Fase: 3
Fonte de alimentação do compressor [V] 200-230/3/60
Frequência [Hz] 60
Gaxeta de descarga [Nm] 15 N-m
HP de Fábrica [bar] 33 bar
HP de teste [bar] [Máx] 32 bar
Instruções enviadas: Instruções de Instalação
Largura da embalagem [mm] 950 mm
LP de Fábrica [bar] 25 bar
LP de teste [bar] [Máx] 25 bar
LRA: 380 A
Luva de sucção [Nm] 35 N-m
Material de conexão de sucção -
Max pressure (PS) - high side 30.2 bar
Max pressure (PS) - low side 25 bar
MMT: 75 A
Montagem do vidro: Rosca
Network power supply [V/Ph/Hz] 208-230/3/60
Número de ciclos por hora [Max] 12
Padrão de encaixe: ODF
Peso da embalagem [Kg] 648 kg
Porta de Manômetro HP: Nenhum
Porta de Manômetro LP: Schrader
Potência de torque [Nm] 3 N-m
Proteção do motor: Termostato interno, protetor ext. de sobrecarga necessário
Referência do óleo: 160P
Refrigerantes: R22
Resistência de enrolamento para compressores trifásicos com enrolamentos idênticos [Ohm] 0.19 Ohm
SCIP dossier product name: SM115/SM125/SM160/SM175/SM185/SZ115/SZ125/SZ160/SZ175/SZ185/SY185
Tamanho da conexão de descarga [in] 1 1/8 in
Tamanho da conexão de sucção [in] 1 5/8 in
Tamanho da embalagem [mm] 877 mm
Tamanho do tubo da conexão de descarga [in] 1 1/8 in
Tamanho do tubo da conexão de sucção [in] 1 5/8 in
Tampa da Ebox Torque [Nm] 2 N-m
Teste Dif [bar] [Max] 24 bar
Tipo: SM185
Tipo de conexã: Brasado
Tipo de óleo: Mineral
Torque da equalização de óleo [Nm] 48 N-m
Torque de montagem [Nm] 21 N-m
TS máxima lado de alta: 150 °C
TS máxima lado de baixa: 63 °C
TS mínimo lado de alta: -35 °C
TS mínimo lado de baixa: -35 °C
Valor alto de faixa de tensão a 60Hz [V] 253 V
Valor alto de tensão nominal a 60Hz [V] 230 V
Valor baixo de faixa de tensão a 60Hz [V] 180 V
Valor baixo de tensão nominal a 60Hz [V] 200 V
Velocidade rotacional a 60Hz [rpm] 3500 rpm
Viscosidade [cP] 32 cP
Volume de cilindrada [cm3] 249.9 cm³
Volume lado de alta: 2.5 L
Volume lado de baixa: 31.2 L
Válvula de descarga [Nm] 50 N-m
Ângulo de descarga: 8551056c
Óleo: Carga de óleo inicial

Garantia do vendedor: 12 meses
