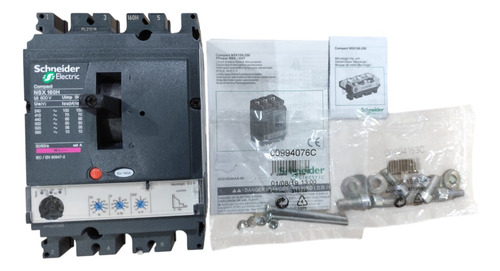

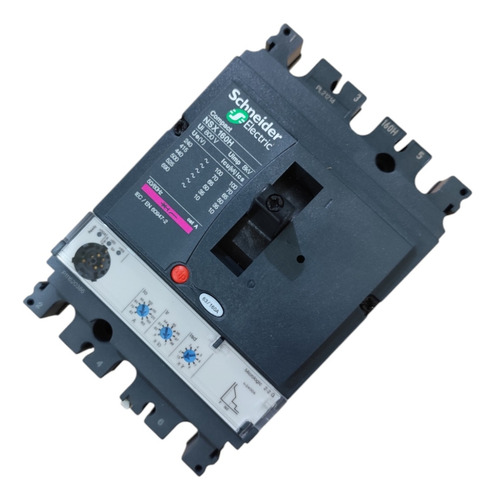

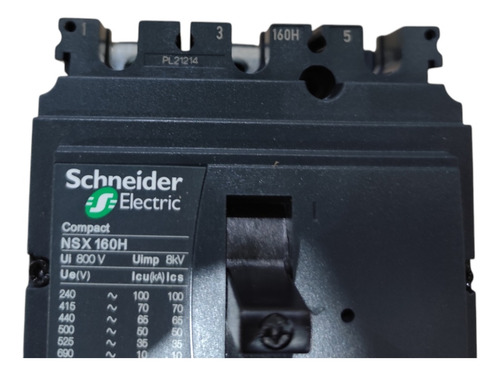

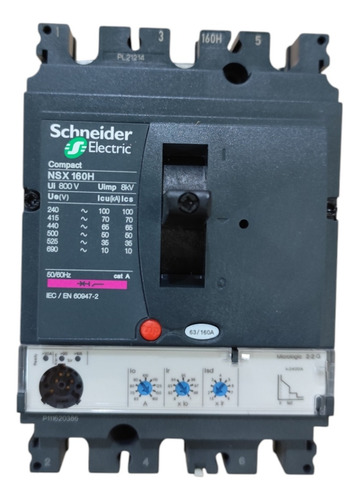

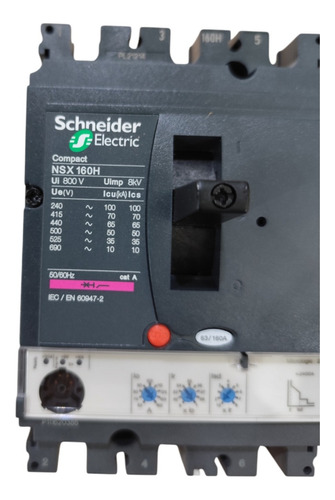

Disjuntor Nsx160h Mic 2.2g 160a 3p C16h3 - Schneider

Descrição

Descrição: DISJUNTOR NSX160H MICROLOGIC 2.2G 160A 3P3D
Código do Produto: C16H3+C1632G160
Quantidade: 1

Em caso de dúvidas, não deixe de usar o campo de perguntas.

Att. Global Materiais Elétricos e Automação Ltda

PRINCIPAL

Linha: geração ComPacT

Nome do produto: geração ComPacT NSX

Nome abreviado do dispositivo: NSX160H

Tipo de produto ou componente: Disjuntor

Aplicação do dispositivo: Distribuição

Descrição de polos: 3P

Descrição dos polos protegidos: 3D

[In] corrente nominal: 160 A a 40 °C

[Ue] tensão de operação nominal: 690 V CA 50/60 Hz

Tipo de rede: CA

Frequência da rede: 50/60 Hz

Adequação para isolamento: Sim conforme EN/IEC 60947-2

Categoria de uso: Categoria A

[Icu] capacidade de interrupção de curto-circuito nominal:
100 kA Icu a 220/240 V CA 50/60 Hz para IEC 60947-2
70 kA Icu a 380/415 V CA 50/60 Hz para IEC 60947-2
65 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2
50 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2
35 kA Icu a 525 V CA 50/60 Hz para IEC 60947-2
10 kA Icu a 660/690 V CA 50/60 Hz para IEC 60947-2
85 kA Icu a 240 V CA 50/60 Hz para UL 60947-4-1
65 kA Icu a 480 V CA 50/60 Hz para UL 60947-4-1
10 kA Icu a 600 V CA 50/60 Hz para UL 60947-4-1

Performance level: H 70 kA 415 V CA

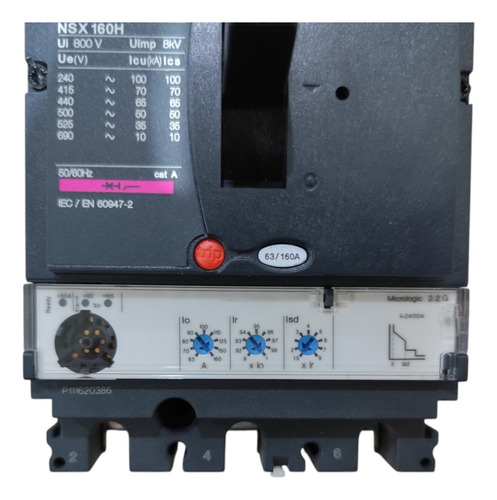

Nome da unidade de disparo: Micrologic 2.2 G

Tecnologia da unidade de disparo: Eletrônico

Funções de proteção da unidade de disparo: LSoI

tipo de proteção:
L : para proteção contra sobrecargas (muito tempo)
So : para proteção contra curto-circuito de curta duração com atraso fixo
I : para proteção contra curtos-circuitos instantâneos

Tipo de controle: Alavanca articulada

Modo de montagem do disjuntor: Fixo

COMPLEMENTAR

[Ui] tensão de isolamento nominal: 800 V CA 50/60 Hz

[Uimp] tensão suportável de impulso nominal: 8 kV

[Ics] capacidade de interrupção de curto-circuito de serviço nominal:
100 kA a 220/240 V CA 50/60 Hz para IEC 60947-2
70 kA a 380/415 V CA 50/60 Hz para IEC 60947-2
65 kA a 440 V CA 50/60 Hz para IEC 60947-2
50 kA a 500 V CA 50/60 Hz para IEC 60947-2
35 kA a 525 V CA 50/60 Hz para IEC 60947-2
10 kA a 660/690 V CA 50/60 Hz para IEC 60947-2

Durabilidade mecânica: 40000 ciclos

Durabilidade elétrica:
40000 ciclos a 440 V pol/2
20000 ciclos a 440 V pol
15000 ciclos a 690 V pol/2
7500 ciclos a 690 V pol

Dissipação de alimentação por polo: 9,2 W

classificação da unidade de disparo: 160 A a 40 °C

A Global, acompanha todo o processo Logístico da sua compra até o momento de chegada até você, e se dispõe a ajuda-los com a instalação ou qualquer outra questão.
Se você está pensando ou adquirindo qualquer peça de Automação Industrial, pedimos que entre em contato conosco para esclarecimento de instalação caso não tenha conhecimento da peça.
Agora, se vc está pensando ou adquirindo alguma peça de uso comum residencial como tomadas, interruptores, variadores ou sensores, pedimos que confira a voltagem necessária e a cor correta desejada para que não haja nenhum problema ou motivo de devolução do produto.

Em caso de dúvidas, não deixe de usar o campo de perguntas.

Att. Global Materiais Elétricos e Automação Ltda

Garantia do vendedor: 3 meses
