Disjuntor Caixa Moldada 250a 3p 415v 25ka 3vj12253da320aa0

Descrição

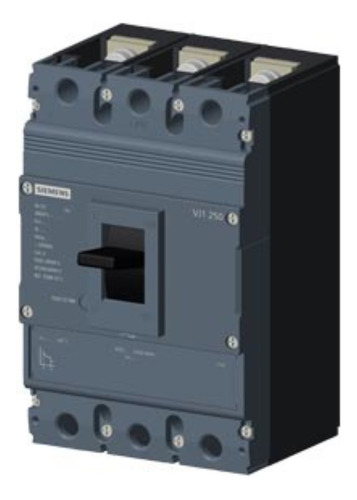

Disjuntor Caixa Moldada 250A 3P 415V 25kA 3VJ12253DA320AA0

O disjuntor moldado Siemens 3VJ1225-3DA32-0AA0 é projetado para fornecer proteção eficiente e confiável a circuitos elétricos, atendendo às exigências mais rigorosas de segurança em instalações industriais e comerciais. Este modelo de 3 polos, com capacidade de 250A, é ideal para proteção contra sobrecorrente, sobrecarga e curto-circuito, sendo um componente essencial para sistemas de baixa tensão.

Características Técnicas Detalhadas:

Modelo e Design:
Produto: Disjuntor Moldado (MCCB) Siemens 3VJ1225-3DA32-0AA0
Função de Proteção: Proteção de linha (Line Protection)
Design da Liberação de Sobrecorrente: FTFM (liberação térmica e magnética)
Função de Proteção de Sobrecorrente: LI (sobrecorrente de tempo térmico)
Número de Polos: 3 polos (tripolar)

Capacidade de Corrente:
Corrente Nominal: 250A
Corrente Operacional:
250A a 40°C
250A a 45°C
250A a 50°C
245A a 55°C
239.5A a 60°C
Capacidade de Curto-Circuito (Icu): 25 kA @ 415V
Capacidade de Corrente de Operação (Ics): 18.75 kA @ 415V
Capacidade de Fechamento de Curto-Circuito (Icm): 52.5 kA @ 415V
Corrente de Resposta Ajustável (sobrecorrente): 250A (ajustável)
Valor de Resposta Instantânea para Curto-Circuito: Mínimo de 2.500 A, máximo 2.500 A

Tensão e Potência:
Tensão de Isolamento Nominal: 1.000V
Tensão Operacional Nominal: 415V (AC)
Perda de Potência Máxima: 31.5 W
Perda de Potência por Pólo (em operação quente): 10.5 W

Capacidade de Vida e Ciclos:
Vida Útil Mecânica: Aproximadamente 15.000 ciclos
Vida Útil Elétrica: Aproximadamente 5.000 ciclos de operação a 415V AC-1

Conexões e Design Mecânico:

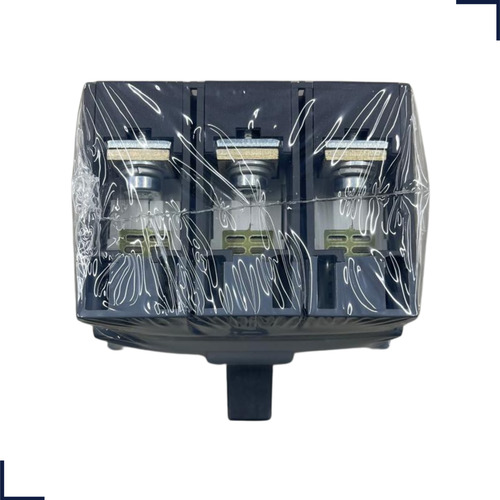

Conexões: Conexões de parafuso tanto no lado da linha quanto no lado da carga
Arranjo de Conexões Elétricas: Frente para o circuito principal (front connection)
Tipo de Conexão: Conexão por terminais de lug (terminal lugs)
Dimensões:
Altura: 166 mm
Largura: 107.5 mm
Profundidade: 85 mm
Peso: 1.99 kg

Temperatura de Operação e Armazenamento:
Temperatura de Operação: De -10°C a 60°C
Temperatura de Armazenamento: De -15°C a 75°C
Classe de Proteção: IP42 (proteção contra poeira e gotas de água)

Outras Características:
Monitoramento de Falha à Terra: Não disponível (sem monitoramento de falha à terra)
Proteção contra Sobrecorrente: Ajustável, com liberação magnética instantânea para curto-circuito
Aprovações e Certificados: Certificado conforme normas IEC 60947, garantindo qualidade e segurança.

Conformidade e Certificação:
Certificados de Teste: Certificado de conformidade com as normas internacionais de segurança e qualidade.

Vantagens:
Segurança Aumentada: Protege efetivamente contra curto-circuitos e sobrecargas, evitando danos aos componentes elétricos e sistemas.
Durabilidade: Alta resistência mecânica e elétrica, garantindo uma longa vida útil.
Flexibilidade: Ajuste da resposta de sobrecorrente, ideal para diferentes condições de operação.
Desempenho em Alta Temperatura: Ideal para ambientes com variações de temperatura de -10°C a 60°C, mantendo a confiabilidade do sistema elétrico.

Aplicações:
Indicado para uso em sistemas de distribuição de energia elétrica, indústrias, quadros de distribuição e painéis de controle.
Ideal para ambientes que exigem proteção contra sobrecarga e curto-circuito, como fábricas, edifícios comerciais e instalações industriais de grande porte.
