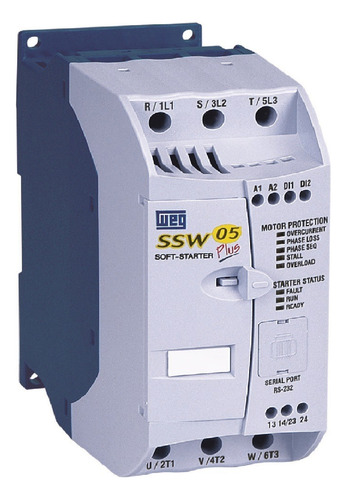

Chave De Partida Soft Starter Weg Ssw05 85a 30/60cv 220/380v

Descrição

Soft starter Weg SSW05 85A 30CV 220V / 50CV 380V / 60CV 440V

Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. Possuem elevado rendimento, facilidade de operação, ajuste de manutenção elétrica e instalação elétrica simples. Aumentando a vida útil do motor e equipamentos mecânicos da máquina acionada eliminando choques mecânicos e acentuamentos nos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida.

Aplicação: Motores trifásicos, Bombas Centrifugas, Ventiladores, Exaustores, Sopradores, Britadores, Moedores, Compressores de ar e Refrigeração.

Características Técnicas
Modelo: SSW050085T2246TPZ
Tensão Alimentação – Controle / Ventilador: 90-250V
Tensão Alimentação: 220-460V
Frequência: 50/60Hz
Corrente Nominal: 85A
Número de Fases de Entrada: 3 fases
Número de Fases Controladas: 2 fases

Grau de Proteção: IP00
Regime de partida: AC-53b 3-10:890
Regime de partida (com kit de ventilação): Não
Padrão (3 cabos): Sim
Dentro do delta (6 cabos): Não
SoftPLC (programação em ladder): Não
Bypass: Integrado
Temperatura de operação: 0°C a 55 °C

Potência motor - conexão padrão (cv/kW)
220/230V: 30 / 22
380/400V: 50 / 37
440/460V: 60 / 45
575V: Não
690V: Não

Rampa de tensão e limite de corrente: Não
Limite de corrente: Não
Rampa de limitação de corrente: Não
Controle de Bombas: Não
Controle de Torque: Não
Partida direta (D.O.L): Não
Certificações do produto: UL, CE, CS, IRAM e C-TICK
Parametrização via trimpots e dip switches: Sim
Parametrização via HMI: Disponível com opcional

Entradas digitais
Quantidade (padrão): 2
Tipo: CA
Tensão: 110 a 240 Vca
Nível alto mínimo: 93 Vca
Nível baixo máximo: 10 Vca
Tensão máxima: 264 Vca
Corrente de entrada: 1,1 mA / 220 Vca
Função: Programável via opcional
Leitura via comunicação: Não

Entrada para termistor do motor
Quantidade (padrão): Não
Atuação: Não
Desatuação: Não
Resistência mínima: Não

Saídas analógicas
Quantidade (padrão): Não
Níveis: Não
Resolução: Não
Função: Não
Escrita via comunicação: Não

Saídas digitais
Quantidade: 2
Tipo: Relé NA
Tensão máxima: 250 Vca
Corrente máxima: 1A
Função: Programável via opcional
Escrita via comunicação: Não

Dimensões:
Tamanho: 2
Altura: 185mm
Largura: 95mm
Profundidade: 172mm
Peso: 1,67Kg
