Relé De Sobrecarga Térmico 12-18a Classe 10 Lrd21 Schneider

Descrição

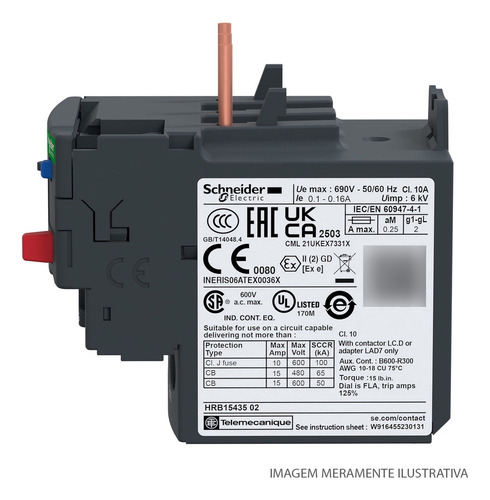

IMAGEM MERAMENTE ILUSTRATIVA
OBS.: Seguir descrição técnica do anúncio

Código Interno: 04347800225
Código Fabricante: LRD21
Código Referencia: 04347800225

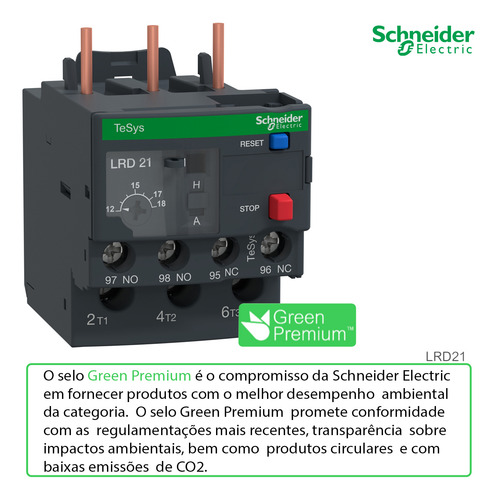

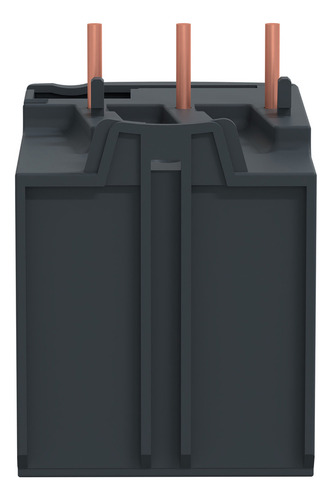

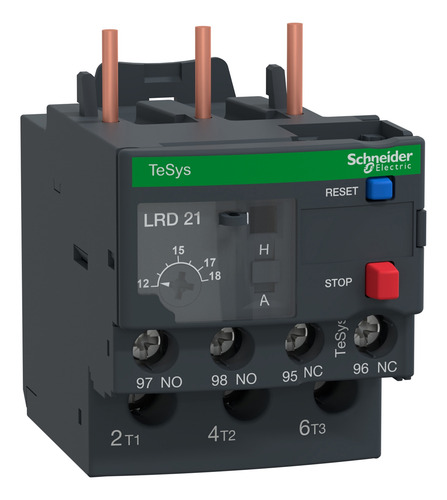

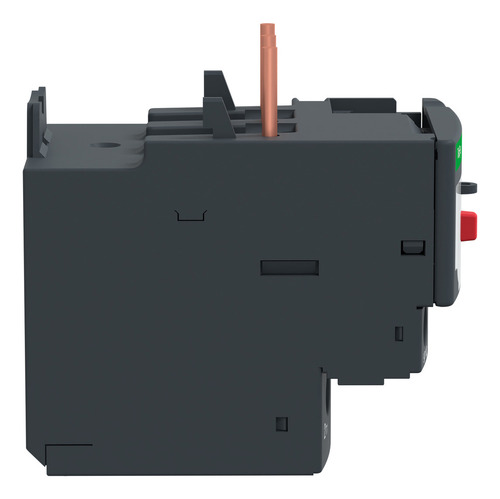

Relé De Sobrecarga Térmico 12-18A Classe 10 1NA+1NF LRD21 - Schneider Electric

Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Relé LRD21, você aproveita o que tem de melhor da nossa tecnologia.

CARACTERÍSTICAS:

- Projetado para proteger circuitos e motores de corrente alternada contra sobrecargas.
- Novo aspecto moderno
- Fácil de instalar e operar com parafusos multi-padrão

Os relés Tesys Deca foram projetados para as linhas de contatores Tesys Deca demonstrando uma proteção segura e eficaz. Este produto possui uma faixa de ajuste térmico de 12-18A/690V, classe de disparo 10A e está destinado para a proteção de motores trifásicos com menos de 7.5kW/400V.

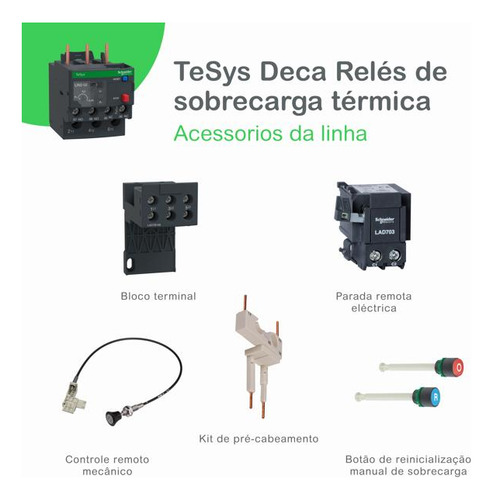

O relé é um dispositivo diferencial com falha de fase (perda). Ele fornece um dial de ajuste térmico, um seletor de reset manual-automático, um botão de teste para simulação de disparo, botões de reset e parada, um indicador de alerta e dois contatos auxiliares (1NA+1NF) para sinalização de falha As configurações são protegidas por uma tampa transparente que pode ser trancada por selagem. Sua conexão é por meio de terminais de parafuso, conecta-se diretamente aos terminais inferiores dos contatores 3 polos LC1D18-D38, ou separado do contator, com uso de um bloco de terminais LAD7B106 (a ser encomendado separadamente). Pode ser montado em riel DIN ou fixação por parafuso.

Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC, ATEX, Marine). Os reles de sobrecarga Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.

ESPECIFICAÇÕES TÉCNICAS:

Marca: Schneider
Referência: Lrd21
Linha Fabr.: Linha Tesys
Produto: Relé de sobrecarga térmica diferencial
Proteção: Termico
Faixa Ajuste(A): 12-18A
Classe Disparo: Classe 10A
Tensão Isolamento(V): 690V
Contator: Contator Lc1D18-38
Conexão Eletrica: Terminal Parafuso
Aplicação de relé: Proteção do motor
Compatibilidade do produto: LC1D32 / LC1D18 / LC1D25 / LC1D38
Tipo de rede: CA/ CC
Classe do disparo de sobrecarga: Classe 10A para IEC 60947-4-1
Linha de ajuste de proteção térmica: 12…18 A
[Ui] tensão de isolamento nominal:
- Circuito de potência: 600 V para CSA
- Circuito de potência: 600 V para UL
- Circuito de potência: 690 V para IEC 60947-4-1

Complementar:
Frequência da rede: 0/400 Hz
Suporte de montagem:
- Placa, com acessórios específicos
- Calha, com acessórios específicos
- Com contator
Limiar de disparo: 1,14 +/- 0,06 Ir para IEC 60947-4-1
Contato Auxiliar: 1 NA + 1 NF

Dimensão Produto:
Altura: 66 mm
Largura: 45 mm
Profundidade: 70 mm
Peso líquido: 0,124 kg

Meio ambiente:
Grau de proteção IP: IP20 conforming to IEC 60529
Normas: EN/IEC 60947-4-1 / EN/IEC 60947-5-1 / UL 60947-4-1 / UL 60947-5-1 / CSA C22.2 No 60947-4-1 / CSA C22.2 No 60947-5-1 / GB/T 14048.4 / GB/T 14048.5 / EN 50495
Certificações do produto: IEC UL / CSA / CCC / EAC / BV / RINA / DNV-GL / LROS (Lloyds register of shipping) / ATEX INERIS / UKCA
