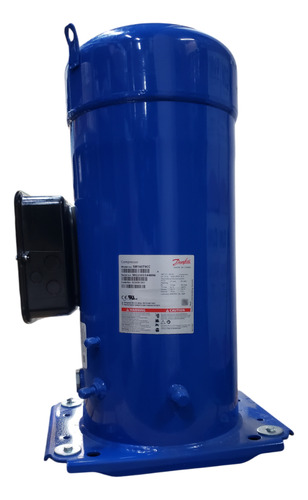

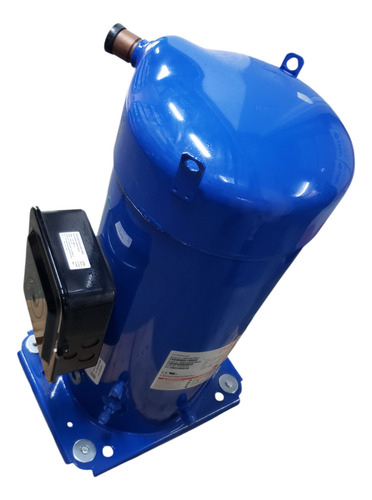

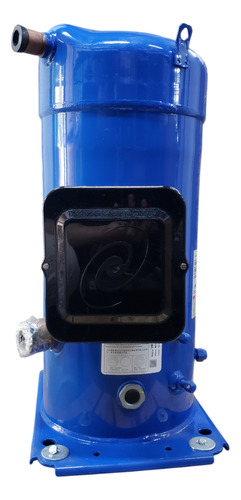

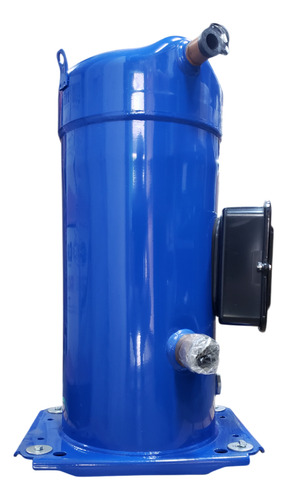

Compressor Scroll Danfoss 160.000 Btu/h Trifásico 380v R-22

Descrição

Marca: Danfoss
Modelo: SM160T9CC

O Compressor Scroll Danfoss SM160T9CC é a solução ideal para sistemas de refrigeração e ar-condicionado que exigem alta performance e eficiência energética. Com uma capacidade de 160.000 BTU/h, este compressor trifásico de 13,5TR, 15TR e 12,5TR oferece uma operação confiável e de longo prazo em ambientes industriais e comerciais.

Características principais:
- Capacidade: 160.000 BTU/h (13,5TR a 15TR a 380V)
- Gás Refrigerante: R-22, ideal para sistemas de refrigeração e climatização.
- Tensão: 380V, trifásico, compatível com a maioria dos sistemas industriais.
- Frequência: 60Hz, adequado para diversos tipos de instalações.
- Modelo: SM160T9CC, conhecido por sua eficiência e durabilidade.
- Aplicações: Refrigeração comercial, sistemas de ar-condicionado de grande porte, ambientes industriais e comerciais que necessitam de um desempenho superior.

Este modelo é altamente resistente, proporcionando um desempenho estável mesmo nas condições mais exigentes, e é uma excelente escolha para substituir compressores em sistemas existentes ou para novas instalações.

Aproveite o melhor da tecnologia Danfoss para otimizar seu sistema de refrigeração, oferecendo alto desempenho e eficiência.

Especificações Técnicas
Altura da conexão da sucção [mm]    180 mm
Altura da conexão de descarga [mm]    596 mm
Altura total [mm]    631 mm
Aprovação    CE
UL
UKCA
Aterramento do torque [Nm]    2 N-m
Carga de refrigerante [kg] [Max]    12.5 kg
Carga de óleo [L]    4 L
CE evaluated    Yes
China RoHS compliance    Yes exceed limitations
Classe de proteção IP    IP54 (com prensa cabo)
Comprimento da embalagem [mm]    1140 mm
Conexões de força    Parafuso 4,8 mm
Controle de capacidade    Velocidade fixa
Cor    Azul
Corrente de operação máxima [MOC]    36 A
Código de configuração    Individual
Description    SM160-9
Diâmetro (mm)    266 mm
Dreno de óleo    Rosca de 1/4"
Economizador    NÃO
Equalização do óleo    Rosca de 3/8'' SAE
EU RoHS compliance    Yes with exemptions
EU RoHS exemption clause    7(c)-I
6(a)
6(a)-I
6(c)
7(a)
8(b)
Family    SM
Fase    3
Fonte de alimentação do compressor [V]    380/3/60
Formato da embalagem    Embalagem industrial
Frequência [Hz]    60
Gaxeta de descarga [Nm]    15 N-m
Grupo de produtos    Hermetic compressors
HP de Fábrica [bar]    33 bar
HP de teste [bar] [Máx]    32 bar
In scope of WEEE and contain batteries    No
Instruções enviadas    Instruções de Instalação
Largura da embalagem [mm]    950 mm
LP de Fábrica [bar]    25 bar
LP de teste [bar] [Máx]    25 bar
LRA    170 A
Luva de sucção [Nm]    35 N-m
Material de conexão de sucção    -
Max pressure (PS) - high side    30.2 bar
Max pressure (PS) - low side    25 bar
MMT    36 A

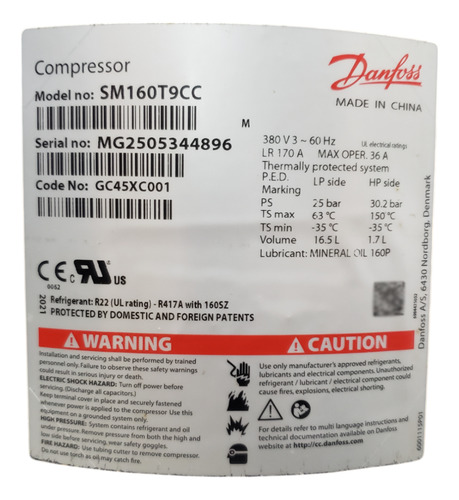

Model number    SM160T9CC
Montagem    Kit de montagem com calços, parafusos, porcas, luvas e arruelas
Montagem do vidro    Rosca
Network power supply [V/Ph/Hz]    380-400/3/60
Nome do produto    Scroll compressor SM
Número de ciclos por hora [Max]    12
Padrão de encaixe    ODF
Peso da embalagem [Kg]    600 kg
Porta de Manômetro HP    Nenhum
Porta de Manômetro LP    Schrader
Potência de torque [Nm]    3 N-m
Proteção do motor    Termostato interno, protetor ext. de sobrecarga necessário
Quantidade por embalagem    6
REACH Candidate List substances    Lead (CAS no. 7439-92-1)
Referência do óleo    160P
Refrigerantes    R22
Resistência de enrolamento para compressores trifásicos com enrolamentos idênticos [Ohm]    0.64 Ohm
SCIP dossier no.    58968d52-aa4c-4c0c-9aee-1ce6a31dfbd1
SCIP dossier product name    SM115/SM125/SM160/SM175/SM185/SZ115/SZ125/SZ160/SZ175/SZ185/SY185
Tamanho da conexão de descarga [in]    1 1/8 in
Tamanho da conexão de sucção [in]    1 5/8 in
Tamanho da embalagem [mm]    830 mm
Tamanho do tubo da conexão de descarga [in]    1 1/8 in
Tamanho do tubo da conexão de sucção [in]    1 5/8 in
Tampa da Ebox Torque [Nm]    2 N-m
Tecnologia    Scroll
Teste Dif [bar] [Max]    24 bar
Tipo    SM160
Tipo de conexão    Brasado
Tipo de óleo    Mineral
Torque da equalização de óleo [Nm]    48 N-m
Torque de montagem [Nm]    21 N-m
TS máxima lado de alta    150 °C
TS máxima lado de baixa    63 °C
TS mínimo lado de alta    -35 °C
TS mínimo lado de baixa    -35 °C
Técnica da marca    Pós-venda
U.S. EPA label    For installations using U.S. EPA restricted refrigerants, this product may be used for servicing existing equipment only.
UK RoHS compliance    Yes with exemptions
UK RoHS exemption clause    19
21
24
12
13
18
UL evaluated    Yes
Utilização de segmentos    Ar condicionado
Valor alto de faixa de tensão a 60Hz [V]    418 V
Valor alto de tensão nominal a 60Hz [V]    380 V
Valor baixo de faixa de tensão a 60Hz [V]    342 V
Valor baixo de tensão nominal a 60Hz [V]    380 V
Velocidade rotacional a 60Hz [rpm]    3500 rpm
Viscosidade [cP]    32 cP
Volume de cilindrada [cm3]    216.6 cm³
Volume lado de alta    1.7 L
Volume lado de baixa    16.5 L
Válvula de descarga [Nm]    50 N-m
Ângulo de descarga    8551055c
Óleo    Carga de óleo inicial
