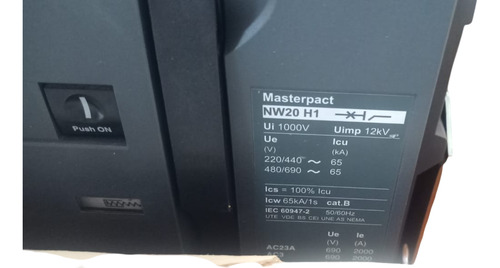

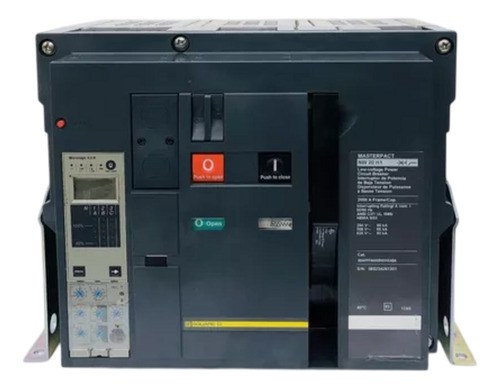

Disjuntor Nw20h1 Schneider C/nf

Descrição

48057 SCHNEIDER ELECTRIC DISJUNTOR MASTERPACT NW20H1 - 2000 A - 3 PÓLOS - FIXO - SEM RELÉ.
CAPACIDADE DE CORTE 65 KA

LINHA MASTERPACT
NOME DO PRODUTO MASTERPACT NW
NOME DO DISJUNTOR MASTERPACT NW20H1
TIPO DE PRODUTO OU COMPONENTE DISJUNTOR
APLICAÇÃO DO DISPOSITIVO POWER DISTRIBUTION PROTECTION
DESCRIÇÃO DE POLOS 3P
CONTROL UNIT SEM UNIDADE DE CONTROLO
[IN] CORRENTE NOMINAL 2000 A A 40 °C
PERFORMANCE TYPE H1 65 KA 440 V CA
[UE] TENSÃO DE OPERAÇÃO NOMINAL 690 V CA 50/60 HZ
ADEQUAÇÃO PARA ISOLAMENTO SIM CONFORME EN/IEC 60947-2
SELECTIVITY CATEGORY CATEGORIA B
TIPO DE CONTROLE BOTÃO NÃO LUMINOSO
MODO DE MONTAGEM PROLONGAMENTO
COMPLEMENTAR
[ICU] RATED ULTIMATE SHORT-CIRCUIT BREAKING CAPACITY 65 KA A 220/415 V CA 50/60 HZ
65 KA A 440 V CA 50/60 HZ
65 KA A 525 V CA 50/60 HZ
65 KA A 690 V CA 50/60 HZ
[ICS] CAPACIDADE DE CORTE NOMINAL EM SERVIÇO 65 KA A 220/415 V CA 50/60 HZ
65 KA A 440 V CA 50/60 HZ
65 KA A 525 V CA 50/60 HZ
65 KA A 690 V CA 50/60 HZ
[ICW] CORRENTE NOMINAL DE CURTA DURAÇÃO ADMISSÍVEL 65 KA 1 S
36 KA 3 S
[ICM] CAPACIDADE DE FECHAMENTO NOMINAL EM CURTO-CIRCUITO 143 KA 220/415 V CA A 50/60 HZ
143 KA 440 V CA A 50/60 HZ
143 KA 525 V CA A 50/60 HZ
143 KA 690 V CA A 50/60 HZ
SENSOR RATING 1000 A
2000 A
[UI] TENSÃO DE ISOLAMENTO NOMINAL 1000 V CA 50/60 HZ
[UIMP] TENSÃO SUPORTÁVEL DE IMPULSO NOMINAL 12 KV
DISSIPAÇÃO DE ALIMENTAÇÃO EM W 470 W
TEMPO MÁXIMO DE FRENAGEM 25 MS
TEMPO DE FECHAMENTO 70 MS
SUPORTE DE MONTAGEM PLACA POSTERIOR
RAILS
CONEXÕES DA PARTE DE CIMA FRONTAL
REAR
CONEXÃO NA PARTE INFERIOR FRONTAL
POSTERIOR
PASSO DE CONEXÃO 115 MM
DURABILIDADE MECÂNICA 10000 CICLOS SEM MANUTENÇÃO
20000 CICLOS COM A MANUTENÇÃO
DURABILIDADE ELÉTRICA 6000 CICLOS 690 V CA 50/60 HZ SEM MANUTENÇÃO CONFORME EN/IEC 60947-2
8000 CICLOS 440 V CA 50/60 HZ SEM MANUTENÇÃO CONFORME EN/IEC 60947-2
CA -23A: 6000 CICLOS 690 V CA 50/60 HZ SEM MANUTENÇÃO CONFORME EN/IEC 60947-3
CA -23A: 8000 CICLOS 440 V CA 50/60 HZ SEM MANUTENÇÃO CONFORME EN/IEC 60947-3
CA-3: 6000 CICLOS 440/690 V CA 50/60 HZ SEM MANUTENÇÃO CONFORME EN/IEC 60947-3
ALTURA 439 MM
LARGURA 441 MM
PROFUNDIDADE 395 MM
PESO LÍQUIDO 90 KG
NORMAS EN/IEC 60947-1
EN/IEC 60947-2
CERTIFICAÇÕES DO PRODUTO CE
CCC
EAC
MEIO AMBIENTE
GRAU DE PROTEÇÃO IP IP30 CONFORMING TO IEC 60529
GRAU DE POLUIÇÃO 4 CONFORME IEC 60664-1
TEMPERATURA AMBIENTE PARA FUNCIONAMENTO -25…70 °C
TEMPERATURA AMBIENTE PARA ARMAZENAMENTO -40…85 °C
ALTITUDE DE FUNCIONAMENTO 0...2000 M SEM DEGRADAÇÃO
2000 M...5000 M COM DEGRADAÇÃO


NW20H1
