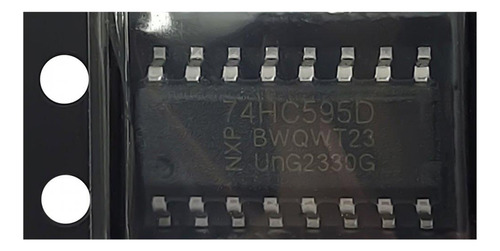

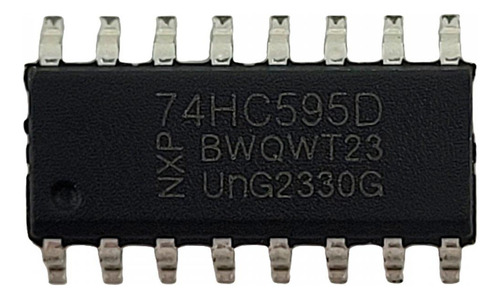

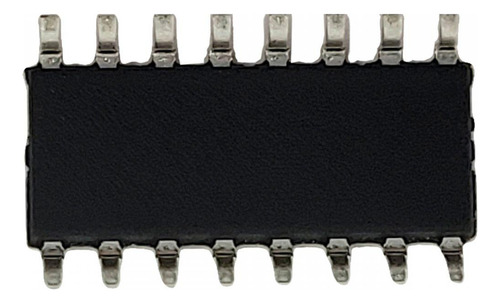

Circuito Integrado Shift Register 8bits Cmos Soic16 74hc595d

Descrição

Condição 74HC595D: novo em embalagem antiestática



O 74HC595 e 74HCT595 é um registrador de deslocamento serial de 8 bits com entrada serial/saída serial ou paralela, um registrador de armazenamento e saídas de 3 estados. Tanto o registrador de deslocamento quanto o de armazenamento têm relógios separados. O dispositivo possui uma entrada serial (DS) e uma saída serial (Q7S) para permitir a cascata, e uma entrada de reset assíncrona MR.

Um nível BAIXO em MR irá redefinir o registrador de deslocamento. Os dados são deslocados nas transições de BAIXO para ALTO da entrada SHCP. Os dados no registrador de deslocamento são transferidos para o registrador de armazenamento em uma transição de BAIXO para ALTO da entrada STCP. Se ambos os relógios estiverem conectados juntos, o registrador de deslocamento sempre estará um pulso de relógio à frente do registrador de armazenamento. Os dados no registrador de armazenamento aparecem na saída sempre que a entrada de habilitação de saída (OE) estiver BAIXA.

Um nível ALTO em OE faz com que as saídas assumam um estado de OFF de alta impedância. A operação da entrada OE não afeta o estado dos registradores. As entradas incluem diodos de fixação. Isso permite o uso de resistores limitadores de corrente para a interface de entradas com tensões superiores a VCC

Features and benefits

Wide supply voltage range from 2.0 V to 6.0 V

CMOS low power dissipation

High noise immunity

8-bit serial input


8-bit serial or parallel output


Storage register with 3-state outputs


Shift register with direct clear


100 MHz (typical) shift out frequency


Latch-up performance exceeds 100 mA per JESD 78 Class II Level B

Complies with JEDEC standards:
JESD8C (2.7 V to 3.6 V)

JESD7A (2.0 V to 6.0 V)


Input levels:

For 74HC595: CMOS level


For 74HCT595: TTL level



ESD protection:

HBM: ANSI/ESDA/JEDEC JS-001 class 2 exceeds 2000 V


CDM: ANSI/ESDA/JEDEC JS-002 class C3 exceeds 1000 V



Multiple package options


Specified from -40 C to 85 C and from -40 C to 125 C



======================================================================

* EMITIMOS NOTA FISCAL *

ATENÇÃO!!!

Nota Fiscal para USO E CONSUMO ou REVENDA, de acordo com as novas leis de impostos de Substituição Tributária entre estados, para Pessoa Jurídica com Inscrição Estadual FORA do Estado de São Paulo, poderá ocorrer ST no valor do produto e frete.

Portanto, será necessário o pagamento dessa diferença antes de enviar o produto.

*Caso não queira pagar esse imposto, a compra deverá ser feita por um cadastro de Pessoa Física.

Garantia do vendedor: 3 meses
