Disjuntor Nsx630f Mic 7.3e 3p 630a C63f37e400 - Schneider

Descrição

Disjuntor Schneider NSX630F Micrologic 7.3E – 630A 3P – Caixa Moldada

O disjuntor NSX630F da Schneider Electric é projetado para oferecer proteção avançada e gerenciamento de energia em instalações elétricas industriais e comerciais de alta potência. Equipado com a unidade de disparo eletrônica Micrologic 7.3E, proporciona funcionalidades de medição de energia, proteção diferencial integrada e comunicação, garantindo segurança e eficiência operacional.

Especificações Técnicas:

Modelo: NSX630F

Corrente Nominal: 630A

Tipo: Caixa Moldada 3 Polos (3P)

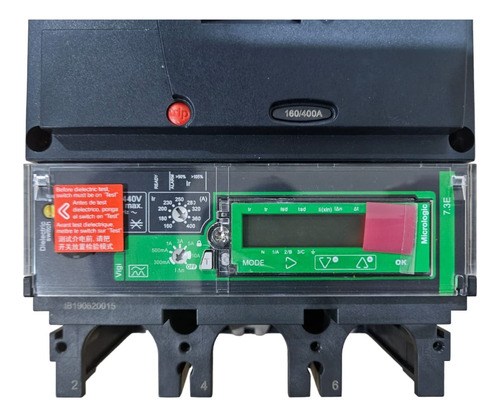

Unidade de Disparo: Micrologic 7.3E

Código do Produto: C63F37E400

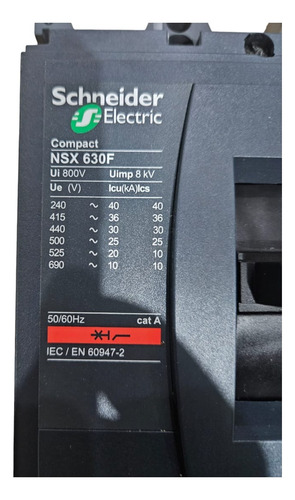

Capacidade de Interrupção (Icu):

36kA a 380/415V CA

30kA a 440V CA

25kA a 500V CA

20kA a 525V CA

10kA a 660/690V CA

Tensão de Operação (Ue): até 690V CA (50/60 Hz)

Tensão de Isolamento (Ui): 800V CA

Suportabilidade a Impulsos (Uimp): 8kV

Montagem: Fixa

Conexões: Entrada e saída frontais

Atuador: Alavanca

Grau de Proteção: IP40

Dimensões Aproximadas: 140 mm (L) x 255 mm (A) x 110 mm (P)

Peso: 6,2 kg

Durabilidade Mecânica: 15.000 ciclos

Durabilidade Elétrica:

8.000 ciclos a 440V In/2

6.000 ciclos a 690V In/2

4.000 ciclos a 440V In

2.000 ciclos a 690V In

Ajustes de Proteção:

Longa Duração (Ir): Ajustável de 250 a 630A

Curta Duração (Isd): Ajustável de 1,5 a 10 x Ir

Instantânea (Ii): Ajustável de 1,5 a 12 x In

Tempo de Retardo Longo (tr): Ajustável de 0,5 a 16s a 6 x Ir

Tempo de Retardo Curto (tsd): Ajustável de 0 a 0,4s com I²t ativado ou desativado

Proteção Diferencial (Ig): Integrada, ajustável de 0,2 a 1 x In

Tempo de Retardo da Proteção Diferencial (tg): Ajustável de 0 a 0,4s com I²t ativado ou desativado

Recursos Adicionais:

Medição de Energia: Medição de energia ativa, corrente, tensão, potência e fator de potência

Comunicação: Compatível com protocolos de comunicação para integração em sistemas de gerenciamento de energia

Sinalização Local:

LED verde piscante: pronto para operar

LED laranja: 90% de Ir (sobrecarga)

LED vermelho: 105% de Ir (sobrecarga)

Aplicações:

Indicado para sistemas de distribuição elétrica que exigem proteção de alta capacidade, gerenciamento de energia e integração em sistemas de automação. Ideal para quadros de comando, painéis industriais, proteção de motores e cargas críticas em ambientes industriais e comerciais.

disjuntor Schneider 630A, NSX630F, Micrologic 7.3E, disjuntor 3 polos, disjuntor industrial, disjuntor caixa moldada, C63F37E400, proteção elétrica, disjuntor 690V, medição de energia, proteção diferencial.

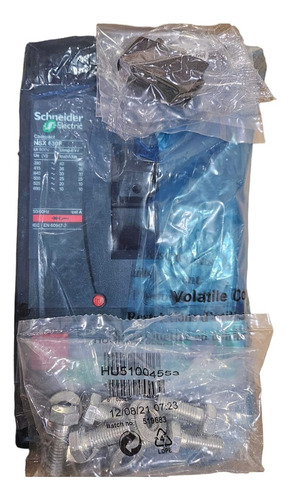

Produto novo, com nota fiscal e garantia. Envio rápido e seguro para todo o Brasil.

Em caso de dúvidas, não deixe de usar o campo de perguntas.

Att. Global Materiais Elétricos e Automação Ltda

Garantia do vendedor: 3 meses
