Módulo Conversor Ad/da Pcf8591

Descrição

* Produtos Enviados Com Nota Fiscal
* Produtos Novos
* Produtos á Pronta Entrega
* POR GENTILEZA, CASO TENHA ALGUM PROBLEMA COM O PRODUTO OU ALGUMA DÚVIDA, ENTRE EM CONTATO PELO CHAT ANTES. DESDE DE JÁ, AGRADECEMOS A PREFERÊNCIA. *

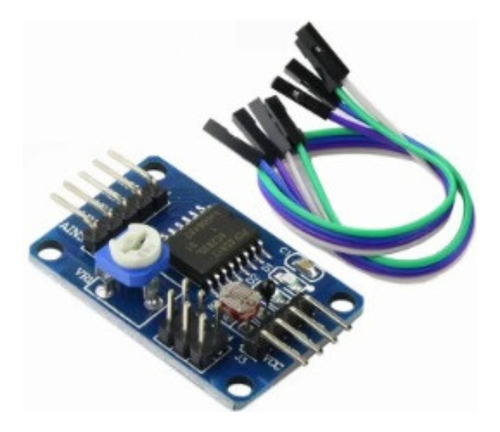

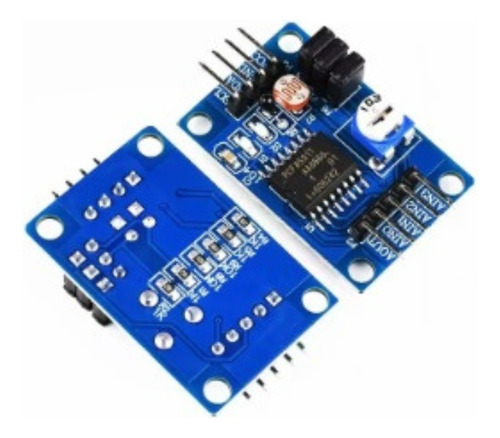

O "Módulo conversor analógico para digital AD DA - PCF8591" é um produto com 4 entradas e uma saída analógicas e se comunica via interface serial I2C. Ele possui 3 pinos de endereços que podem ser utilizados para definição do endereço de cada módulo via hardware, sendo possível ligar até 8 módulos no mesmo barramento. Para mudar o endereço basta mudar a combinação dos jumpers disponíveis no módulo.

O "Módulo conversor analógico para digital AD DA - PCF8591" pode ser utilizado para multiplexar entradas analógicas, conversão de sinal analógico para digital de 8 bits e de sinal digital para analógico de 8 bits. A taxa máxima de conversão depende da velocidade máxima da interface I2C.

Características
- Controlador: PCF8591;
- Tensão de operação: 2,5V ~ 5VDC;
- Entradas analógicas: 4;
- Saídas analógicas: 1;
- Resolução canal A/D: 8bits;
- Conversão D/A: com ganho;
- Interface de comunicação: I2C;
- Dimensões: 23mm x 10mm x 29mm;

Pinos
- AOUT: Pino de saída analógica;
- AIN0: Entrada analógica 0;
- AIN1: Entrada analógica 1;
- AIN2: Entrada analógica 2;
- AIN3: Entrada analógica 3;
- SCL: Pino de sinal de clock I2C;
- SDA: Pino de sinal de dados I2C;
- GND: pino de referência para a alimentação e sinais de entrada/saída;
- VCC: 3.3V~5V;

[ CÓDIGO 1096 ]
