Placa Para Torno Universal 250mm + Flange C/ Rosca 114,17mm

Descrição

Placa Universal 250mm + Flange 250 - Rosca 114mm



O QUE É UMA PLACA DE TORNO MECÂNICO E DAFLANGE


APlaca De Torno Mecânicoé um dos componentes que garantem a padronização das peças produzidas pelo torno. Elas podem produzir peças cilíndricas, cônicas ou retangulares, de acordo com o equipamento e tipo de peça a ser feita. É um equipamento versátil, dinâmico e funcional que atravessa gerações.

A Flange é um equipamento de fixação, utilizado para a instalação daplacano torno mecânico. Com a Flange é fixar placasautocentrantes,independentes, automáticas, reversíveis, monobloco...
OFlangeé fabricado com um passo de rosca variando de acordo com o modelo que será operado, confeccionadas em ferro fundido de altíssima qualidade e durabilidade, perfeito para sua tornearia. O Flange é o principal item na montagem da placa na máquina, pois é ela a grande responsável por unir ambas ao eixo arvore.


PARA QUE SERVEM AS PLACAS PARA TORNO MECÂNICO


A placa de torno é um dos itens vitais que compõem um torno mecânico. Afixada a um eixo com ou sem um flange, fica situada na parte superior. Sua função principal é fixar, por meio das castanhas, peças de diferentes materiais e formatos, para serem torneadas em baixa ou alta rotação.

Geralmente, as placas para torno mecânico são produzidas em aço temperado ou ferro fundido, têm alta resistência e durabilidade e são compostas por castanhas reversíveis ou monobloco.

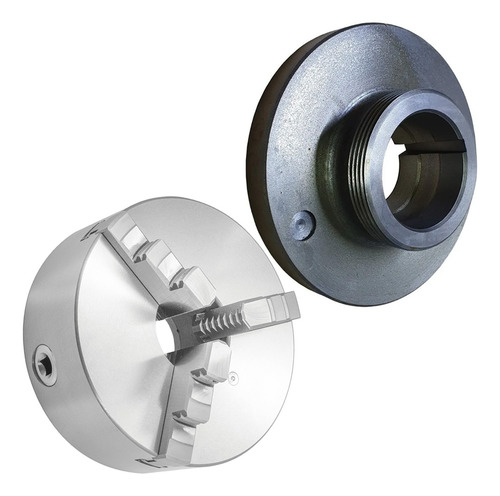

ITENS INCLUSOS



- (01) Placa Universal de 3 Castanhas Med. 250mm/10
- (01) Flange Com Rosca de 4.1/2x6 - (114,17mm)

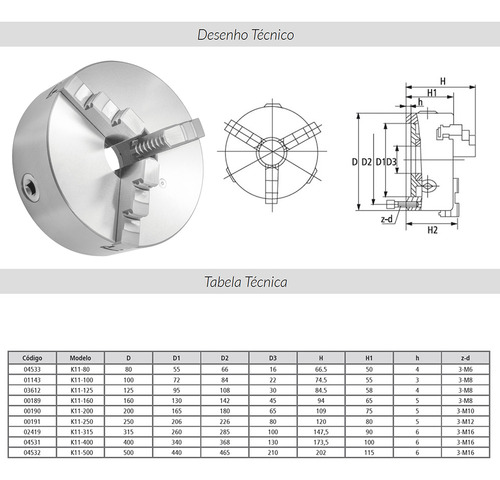

ESPECIFICAÇÕES DA PLACA


- (D) Diâmetro da placa: 250mm;
- (D1) Centro de Furo a Furo: 206mm;
- (D2) Centro do Furo: 226mm;
- (D3) Furo Central, Passagem: 80mm;
- (04) Parafusos de Fixação M12;
- Velocidade Máxima: 1.600 rpm;
- Numero de castanhas: 3;
- Marca:BT FIXO;
- Modelo: K11-250;
- Cód. 00191

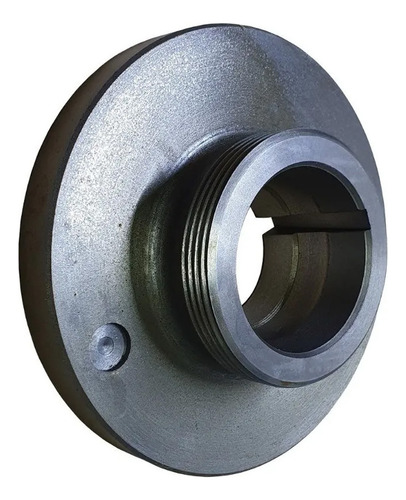

ESPECIFICAÇÕES DA FLANGE



- Para fixação da placa de 10";
- Cone L0;
- Diâmetro: 250mm;
- Espessura: 63,5mm;
- Lado Maior do Cone: 88,5mm;
- Diâmetro da Rosca: 114,17mm;
- Fios Por Polegada: 6 FPP;

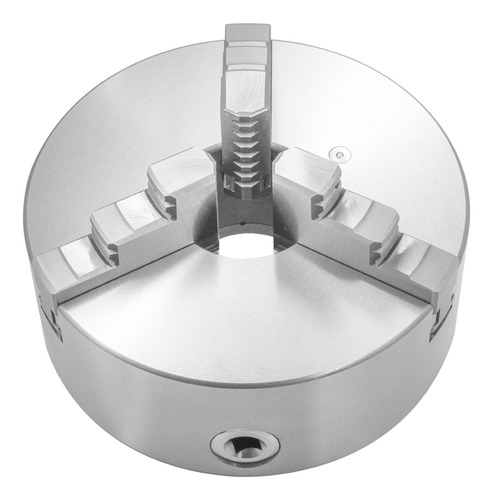

DETALHES DA PLACA PARA TORNO



- Construído em ferro fundido, corpo e tampa traseira;
- Componentes em aço temperado e retificado;
- Placa autocentrante com 3 castanhas monobloco;
- Quantidade de roscas traseiras: 3 furos;
- Fixacão Traseira.



TORNOS COMPATÍVEIS:

TORNO MECÂNICO NODUS NARDINI ND 325, NARDINI NDT 650, ND 650, ND 250, SAGAZ, MASCOTE, NARDINI 300 III, NARDINI MS 350, NARDINI MASCOTE, NARDINI 250 S, NARDINI MS 205, TORNO NARDINI MASCOTE, TORNO ROMI, ENTRE OUTROS.
