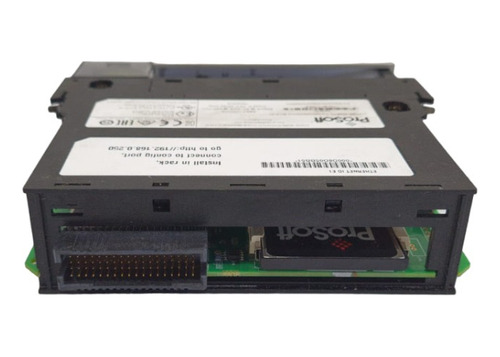

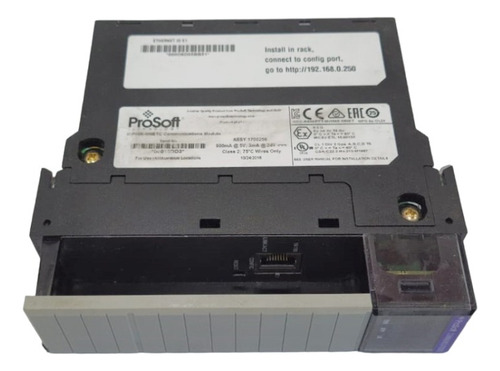

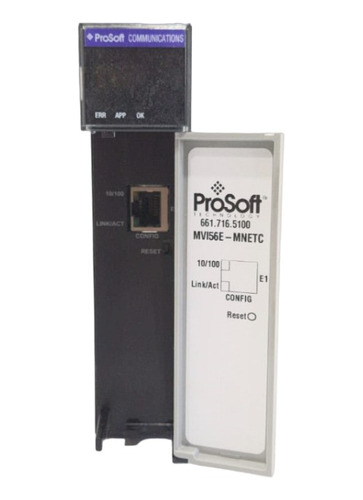

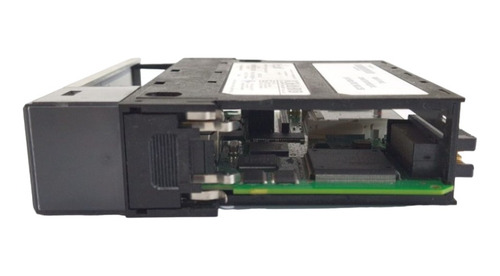

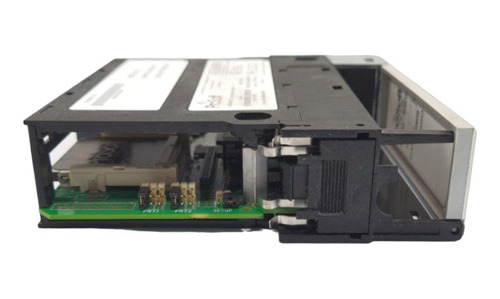

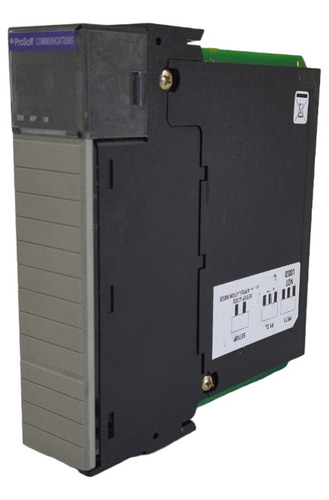

Módulo Comunicação Modbus Tcp/ip-cli Prosoft Mvi56e-mnetc

Descrição

Seja bem-vindo (a) à BP Importados.
Sua compra está 100% segura, nossos produtos tem NF em todas as compras.
Produto a pronta entrega

***PRODUTO NOVO SEM A EMBALAGEM ORIGINAL***

Quando você precisa de comunicações Modbus TCP/IP, o MVI56E-MNETC/MNETCXT é o módulo de escolha. O Modbus TCP/IP Enhanced Communications Module permite que os Controladores de Automação Programáveis (PACs) Rockwell Automation ControlLogix façam interface facilmente com os Controladores de Automação Programáveis (PACs) Modicon, bem como vários instrumentos e dispositivos compatíveis com servidores Modbus TCP/IP. O módulo multicliente melhora o desempenho ao controlar vários servidores em uma rede Modbus TCP/IP, suportando até 30 Clientes. Ele também suporta até 20 conexões de servidor, fornecendo a capacidade de se comunicar com outros sistemas DCS e SCADA. As funcionalidades de cliente e servidor podem ser executadas simultaneamente, permitindo que o módulo opere como um poderoso concentrador de dados.

O MVI56E-MNETC e o MVI56E-MNETCXT são funcionalmente iguais. O MVI56E-MNETC foi projetado para aplicações de processo padrão. O MVI56E-MNETCXT foi projetado para a plataforma de controle Logix-XT, permitindo que ele opere em ambientes extremos. Ele tolera temperaturas operacionais mais altas e possui um revestimento protetor para protegê-lo de condições severas ou cáusticas.

Os aprimoramentos do MVI56E incluem configuração e gerenciamento por meio da porta Ethernet do módulo e tecnologia CIPconnect para ponte através das redes ControlNet e EtherNet/IP.

Suporta até 30 clientes e 20 servidores
Resposta mais rápida para aplicativos multiservidor
Minimiza o impacto em outras comunicações do servidor quando um dispositivo de servidor fica offline
A capacidade do servidor fornece acesso para sistemas HMIs, SCADA ou DCS

RSLogix 5000 integrado
A comunicação do módulo é integrada ao RSLogix 5000 usando uma instrução add-on (AOI) fornecida ou um arquivo ladder
Nenhuma programação PAC/PLC adicional é necessária

Ativar/desativar comandos facilmente da lógica ladder
Habilite programaticamente vários dispositivos em rede e suas funções para oferecer suporte a vários aplicativos ou receitas, sem a necessidade de reconfigurar o módulo

Configurar e diagnosticar problemas remotamente
O software de configuração baseado em Windows fácil de usar conecta através de racks remotos usando EtherNet/IP e/ou ControlNet por meio de um módulo de interface 1756-ENxT e/ou 1756-CNB sem a necessidade de RSLinx, economizando seu dinheiro
Permite suporte de segmentação de rede de TI e Automação

MVI56 compatível com versões anteriores
Auxilia na extensão dos aplicativos MVI56 atuais usando tecnologia mais recente que suporta lógica ladder MVI56 existente e configuração de módulo

Especificações
Compatível com versões anteriores do MVI56-MNETC
Compatível com backplane 1756 ControlLogix de slot único
Configuração Ethernet de detecção automática de cruzamento de 10/100 Mbps e porta de aplicação
Mapeamento de memória de dados do módulo definido pelo usuário de até 10.000 registros de 16 bits
Configuração de rede habilitada para CIPconnect e monitoramento de diagnóstico usando os módulos ControlLogix 1756-ENxT e 1756-CNB
Software ProSoft Configuration Builder (PCB) suportado, uma interface gráfica do usuário baseada em Windows que fornece configuração simples de produto e rede
Lógica ladder de amostra e instruções add-on (AOI) são usadas para transferência de dados entre o módulo e o processador
Exibição de LED de rolagem de 4 caracteres alfanuméricos de status e dados de diagnóstico em inglês simples - sem erros enigmáticos ou códigos de alarme para decifrar
Software ProSoft Discovery Service (PDS) usado para localizar o módulo na rede e atribuir um endereço IP temporário
Personality Module - um cartão Compact Flash (CF) não volátil de nível industrial usado para armazenar configuração de rede e módulo para fácil recuperação de desastres, permitindo a substituição rápida do produto em campo pela transferência do cartão CF

Especificações Modbus TCP/IP
A implementação Modbus TCP/IP da ProSoft Technology (MNETC) inclui recursos de cliente (mestre) e servidor (escravo)
Servidor Modbus TCP/IP (Escravo)

Suporta dez conexões de servidor independentes para Service Port 502 (MBAP)
Suporta dez conexões de servidor independentes para Service Port 2000 (Encapsulated)
Aceita os códigos de função Modbus 1, 2, 3, 4, 5, 6, 8, 15, 16, 17, 22 e 23
Os dados do módulo podem ser derivados de outros dispositivos do servidor Modbus na rede por meio do cliente ou do processador ControlLogix
Cliente Modbus TCP/IP (mestre)

Oferece 30 conexões de cliente com até 16 comandos cada para falar com vários servidores
Lê e grava dados ativamente em dispositivos Modbus TCP/IP, usando formatos de mensagem MBAP ou Modbus encapsulado
Transmite os códigos de função Modbus 1, 2, 3, 4, 5, 6, 7, 15 e 16
O processador ControlLogix pode ser programado para usar funções especiais para controlar a atividade no cliente, selecionando ativamente os comandos a serem executados na lista de comandos (controle de comando) ou emitindo comandos diretamente da lógica ladder (comandos de evento)

Carga atual do painel traseiro:
800 mA a 5 V CC
3 mA a 24 Vcc

Temperatura de operação
0°C a 60°C (32°F a 140°F)
-25°C a 70°C (-13°F a 158°F) - MVI56E-MNETCXT

Temperatura de armazenamento
-40° a 85°C (-40° a 185°F)

Ambiente Extremo/Hard
MVI56E-MNETCXT vem com revestimento isolante

Choque
30g operacional
50g não operacional
Vibração: 5 g de 10 Hz a 150 Hz

Humidade relativa
5 a 95% (sem condensação)

Indicadores LED
(ERR) Status do aplicativo não usado
(APP)
Status do módulo (OK)

Visor LED de 4 caracteres, rolagem, alfanumérico
Mostra módulo, versão, IP, configuração da porta do aplicativo, status da porta e informações de erro

Conexão de Rede
10/100 Base-T, Conector RJ45, para cabo CAT5
Indicadores LED de link e atividade
Detecção automática de cabo cruzado
