Chave Partida Soft-starter Ssw07 312a

Descrição

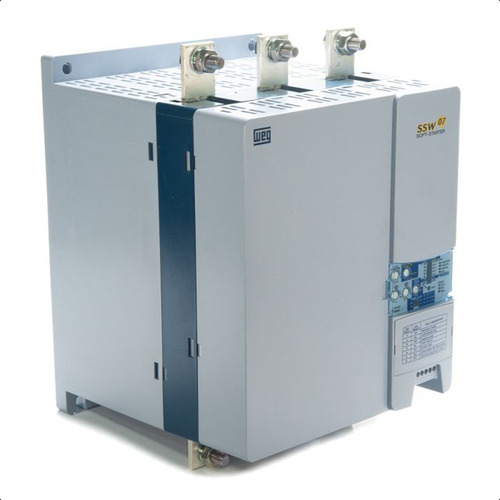

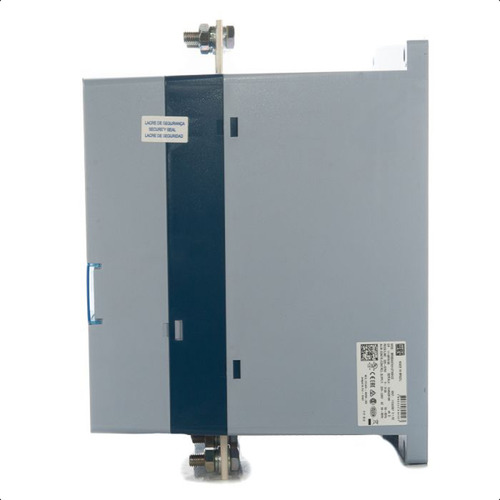

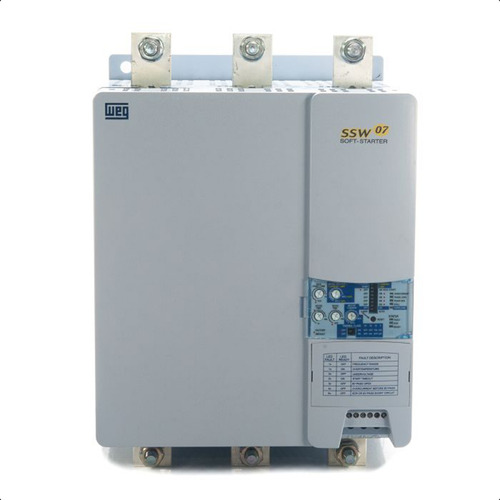

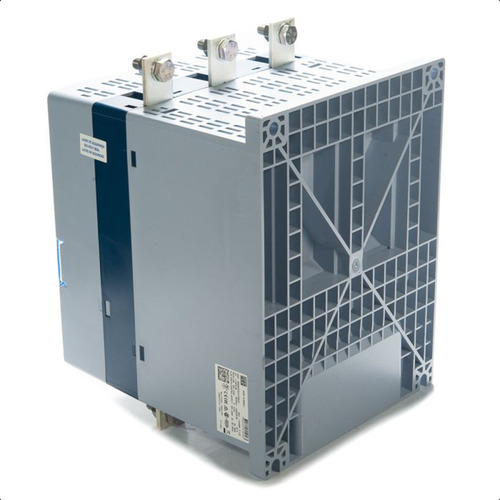

Soft Starter Weg SSW07 312A 125CV 220V / 200CV 380V / 250CV 440V / 300CV 575V

Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. Possuem elevado rendimento, facilidade de operação, ajuste de manutenção elétrica e instalação elétrica simples. Aumentando a vida útil do motor e equipamentos mecânicos da máquina acionada eliminando choques mecânicos e acentuamentos nos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida.

INFORMAÇÕES TÉCNICAS

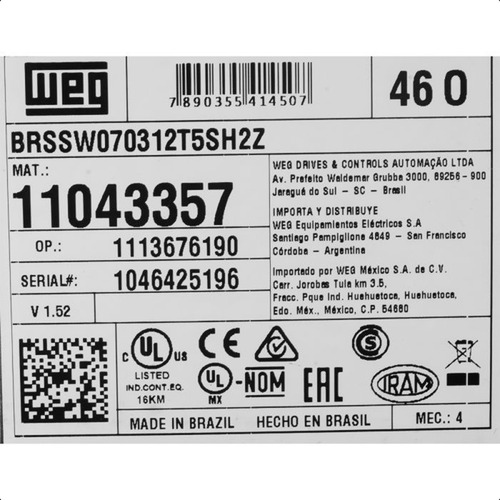

Referência: 11043357
Modelo: SSW070312T5SH2Z
Tensão Alimentação – Controle / Ventilador: 208-240V
Tensão Alimentação: 220-575V
Frequência: 50/60Hz
Corrente Nominal: 312A
Número de Fases de Entrada: 3 fases
Número de Fases Controladas: 3 fases


Potência motor - conexão padrão (cv/kW)

220/230V: 125 / 90
380/400V: 200 / 150
440/460V: 250 / 185
575V: 300 / 225
690V: Não


Grau de Proteção: IP00
Regime de partida: AC-53b 3-30:330
Regime de partida (com kit de ventilação): Não
Padrão (3 cabos): Sim
Dentro do delta (6 cabos): Não
SoftPLC (programação em ladder): Não


Rampa de tensão e limite de corrente: Não
Limite de corrente: Sim
Rampa de limitação de corrente: Programável via opcional
Controle de Bombas: Programável via opcional
Controle de Torque: Não
Partida direta (D.O.L): Programável via opcional


Certificações do produto: UL, CE, CS, IRAM e C-TICK
Parametrização via trimpots e dip switches: Sim
Parametrização via HMI: Disponível com opcional


Entradas digitais

Quantidade (padrão): 3
Tipo: CA
Tensão: 110 a 240 Vca
Nível alto mínimo: 93 Vca
Nível baixo máximo: 10 Vca
Tensão máxima: 264 Vca
Corrente de entrada: 1,1 mA / 220 Vca
Função: Programável via opcional
Leitura via comunicação: Não


Entrada para termistor do motor

Quantidade (padrão): Disponível com opcional
Atuação: Disponível com opcional
Desatuação: Disponível com opcional
Resistência mínima: Disponível com opcional


Saídas analógicas
Quantidade (padrão): Não
Níveis: Não
Resolução: Não
Função: Não
Escrita via comunicação: Não


Saídas digitais

Quantidade: 2
Tipo: Relé NA
Tensão máxima: 250 Vca
Corrente máxima: 1 A
Função: Programável via opcional
Escrita via comunicação: Não


Dimensões:

Tamanho: 4
Altura: 331mm
Largura: 227mm
Profundidade: 242mm
Peso: 11,5kg


APLICAÇÃO: Motores trifásicos, Bombas Centrifugas, Ventiladores, Exaustores, Sopradores, Britadores, Moedores, Compressores de ar e Refrigeração.
