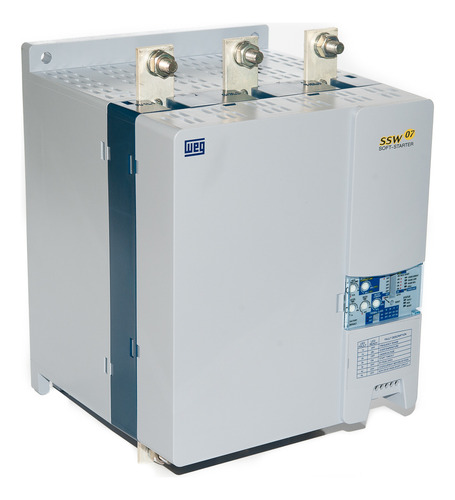

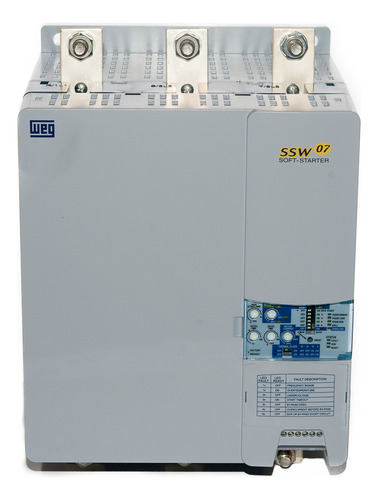

Soft Starter Weg Ssw07 255a 100cv 220v/175cv 380v/200cv 440v

Descrição

Soft starter Weg SSW07 255A 100CV 220V / 175CV 380V / 200CV 440V / 250CV 575V

Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. Possuem elevado rendimento, facilidade de operação, ajuste de manutenção elétrica e instalação elétrica simples. Aumentando a vida útil do motor e equipamentos mecânicos da máquina acionada eliminando choques mecânicos e acentuamentos nos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida.

INFORMAÇÕES TÉCNICAS
SKU: 11043355

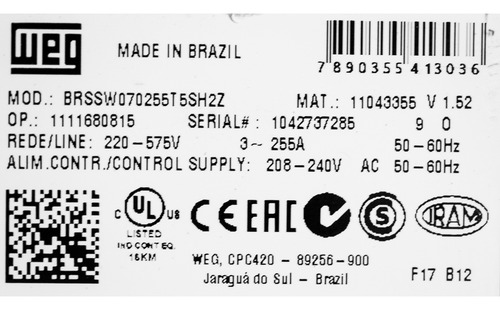

Modelo: SSW070255T5SH2Z
Tensão Alimentação – Controle / Ventilador: 208-240V
Tensão Alimentação: 220-575V
Frequência: 50/60Hz
Corrente Nominal: 255 A
Número de Fases de Entrada: 3 fases
Número de Fases Controladas: 3 fases

Potência motor - conexão padrão (cv/kW)
220/230V: 100 / 75
380/400V: 175 / 132
440/460V: 200 / 150
575V: 250 / 185
690V: Não

Grau de Proteção: IP00
Regime de partida: AC-53b 3-30:330
Regime de partida (com kit de ventilação): Não
Padrão (3 cabos): Sim
Dentro do delta (6 cabos): Não
SoftPLC (programação em ladder): Não

Rampa de tensão e limite de corrente: Não
Limite de corrente: Sim
Rampa de limitação de corrente: Programável via opcional
Controle de Bombas: Programável via opcional
Controle de Torque: Não
Partida direta (D.O.L): Programável via opcional
Certificações do produto: UL, CE, CS, IRAM e C-TICK

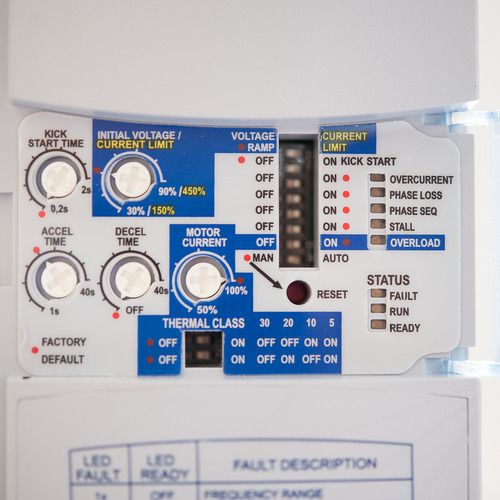

Parametrização via trimpots e dip switches: Sim

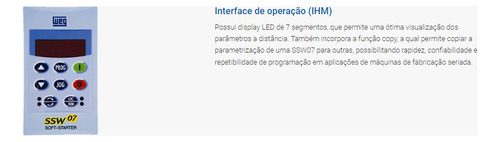

Parametrização via HMI: Disponível com opcional

Entradas digitais
Quantidade (padrão): 3
Tipo: CA
Tensão: 110 a 240 Vca
Nível alto mínimo: 93 Vca
Nível baixo máximo: 10 Vca
Tensão máxima: 264 Vca
Corrente de entrada: 1,1 mA / 220 Vca
Função: Programável via opcional
Leitura via comunicação: Não

Entrada para termistor do motor
Quantidade (padrão): Disponível com opcional
Atuação: Disponível com opcional
Desatuação: Disponível com opcional
Resistência mínima: Disponível com opcional

Saídas analógicas
Quantidade (padrão): Não
Níveis: Não
Resolução: Não
Função: Não
Escrita via comunicação: Não

Saídas digitais
Quantidade: 2
Tipo: Relé NA
Tensão máxima: 250 Vca
Corrente máxima: 1 A
Função: Programável via opcional
Escrita via comunicação: Não

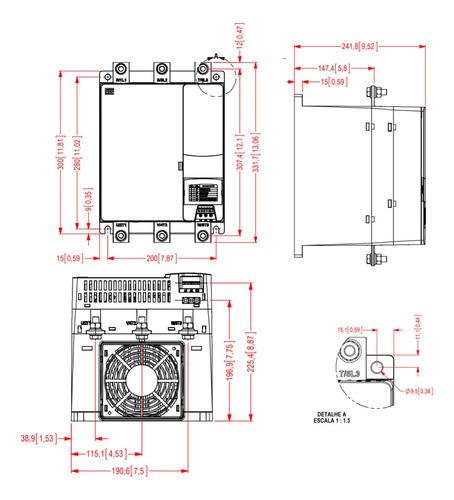

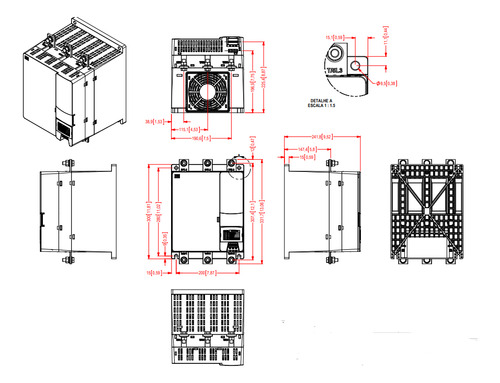

Dimensões
Tamanho: 4
Altura: 331 mm
Largura: 227 mm
Profundidade: 242 mm
Peso: 11,5 kg

APLICAÇÃO: Motores trifásicos, Bombas Centrifugas, Ventiladores, Exaustores, Sopradores, Britadores, Moedores, Compressores de ar e Refrigeração.
