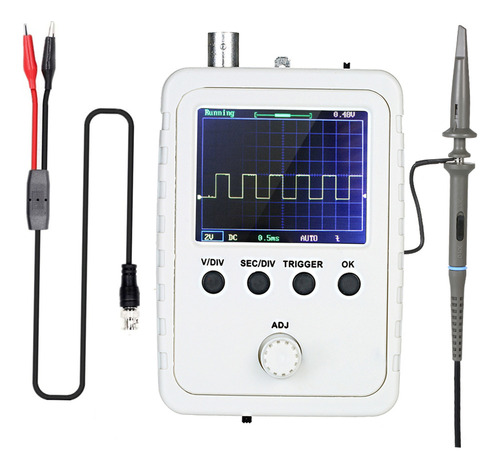

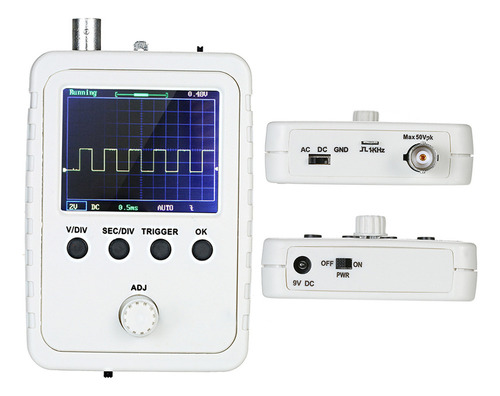

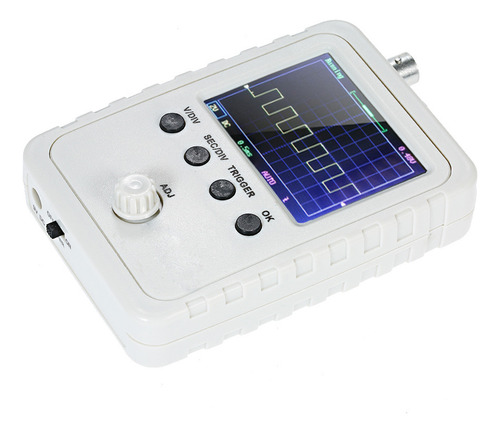

Kit De Osciloscópio Digital Tft 2.4 Com Adaptador E Sonda Cl

Descrição

Este osciloscópio digital tem largura de banda semelhante ao DSO138, mas contém melhorias significativas na estrutura, mecanismo e operação. Possui alta sensibilidade, tamanho leve e portátil, tela TFT de 2,4 polegadas e estojo protetor. Ele pode exibir parâmetros de forma de onda, como frequência, período, largura de pulso, taxa de trabalho, MAX. /MIN. /MÉD.


/peak-peak/valores virtuais.

Características:
adota o processador ARM Cortex-M3 (STM32F103C8) e inclui uma tela TFT colorida de 2,4 polegadas.
Usada para desenvolvimento secundário com base neste kit, por exemplo, ela pode ser alterada para milivoltímetros, registradores de dados.
Vem com instruções, fáceis de instalar e operar.

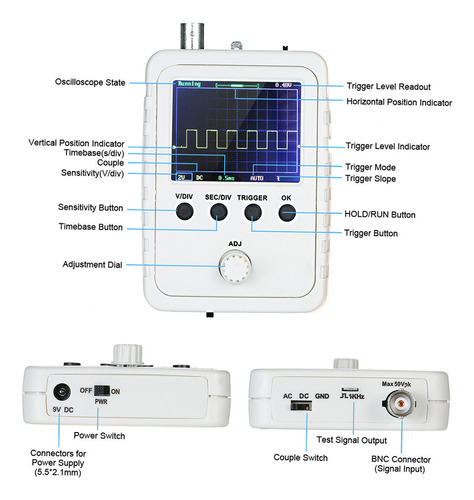

Modos de gatilho automático/normal/único, fáceis de capturar o momento forma de onda. Gatilho de borda ascendente ou descendente disponível. Forma de onda anterior observável antes do gatilho (atraso negativo). Pode congelar a exibição da forma de onda a qualquer momento (função HOLD).
Display digital de parâmetros de forma de onda, incluindo frequência, período, largura de pulso, relação de trabalho, MAX. /MIN. /MÉD.



/Peak-peak/valores virtuais.
Função de armazenamento da forma de onda: não perderá a forma de onda após o desligamento.
Detecção de curto-circuito e circuito aberto: pode ajudar o usuário a descobrir o erro de solda.
Função de reconhecimento do controlador TFT. O
SMD foi soldado, mais adequado para iniciantes eletrônicos.

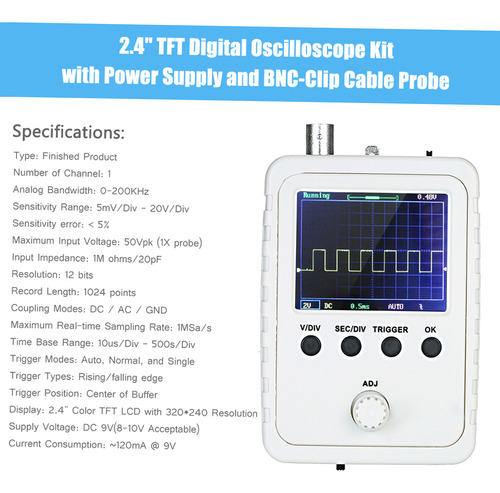

Especificações:
Tipo:
Modelo do produto acabado: EUA/UE (opcional)
Número do canal: 1
< 5% Tensão máxima de entrada: 50Vpk (sonda 1X) Impedância de entrada: 1



Resolução M Ohms/20pf: 12 bits
Comprimento do registro: 1024 pontos
Modos de acoplamento: DC/AC/GND
Taxa máxima de amostragem em tempo real: 1MSa/s
Intervalo base de tempo: 10uS/div - 500s/div
Modos de gatilho: automático, normal e único
Tipos de gatilho: borda ascendente/descendente
Posição do gatilho: centro do buffer
Display: LCD TFT colorido de 2,4" com resolução 320* 240
Tensão de alimentação: DC 9V (8-V 10 V (aceitável) Consumo
atual: ~ 120mA @ 9V Tamanho do produto: 115 * 75 * 22 mm/4,53 * 2,95 * 0,87 polegadas Peso do produto: 92g/3,24 onças Tamanho do pacote: 202* 110* 38 mm/7,95* 4,33* 1,50


No
peso da embalagem: 314 g/11,07 onças

Nota:
Devido à diferença de luz e tela, a cor do item pode ser ligeiramente diferente das imagens.
Considere uma diferença de 1 a 3 cm devido à medição manual.

Lista de pacotes:
1 * osciloscópio 1 *

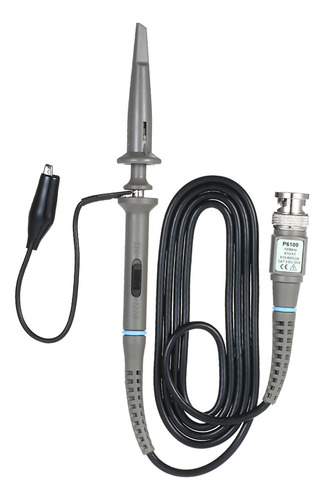

cabo BNC-clip 1 * Sonda 1 * Adaptador de alimentação 1 * Manual do usuário

Garantia do vendedor: 7 dias
