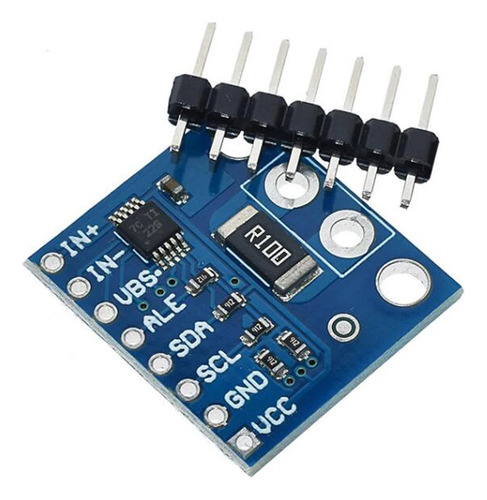

2x Ina226 - Módulo Sensor De Corrente Dc Alta Precisão I2c

Descrição

O INA226 é um shunt de corrente e monitor de energia com uma interface compatível com I2C™ ou SMBUS. O dispositivo monitora uma queda de tensão shunt e a tensão de alimentação do barramento. Valor de calibração programável, tempos de conversão e média, combinados com um multiplicador interno, permitem leituras diretas de corrente em amperes e potência em watts.
O INA226 detecta corrente em tensões de barramento de modo comum que podem variar de 0 V a 36 V, independente da tensão de alimentação. O dispositivo opera com uma única fonte de 2,7 V a 5,5 V, consumindo uma corrente típica de 330 uA. O dispositivo é especificado na faixa de temperatura operacional entre –40°C e 125°C e possui até 16 endereços programáveis na interface compatível com I2C

Características
Detecta tensões de barramento de 0 V a 36 V
• Detecção de lado alto ou lado baixo
• Relatórios de corrente, tensão e energia
• Alta precisão:
- Erro de ganho de 0,1% (Máx.)
- Deslocamento de 10 uV (Máx.)
• Opções de média configuráveis
• 16 endereços programáveis
• Opera com fonte de alimentação de 2,7 V a 5,5 V
• Pacote DGS (VSSOP) de 10 pinos
Formulários
• Servidores
• Equipamento de telecomunicações
• Informática
• Gerenciamento de energia
• Carregadores de bateria
• Suprimentos de energia
• Equipamento de teste
Descrição do pino
VBUS: entrada de tensão do barramento

SDA/SCL: dados de barramento IIC e linhas de sinal de relógio

ALERTA: Saída de alarme multifuncional

A0/A1: linha de endereço IIC

IN+/IN-: entrada analógica não inversora, entrada analógica inversora
