Medidor Mássico Coriolis Metroval Rhm12-3fs1pn

Descrição

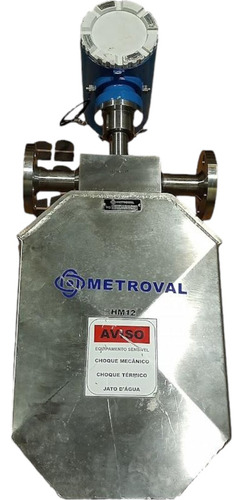

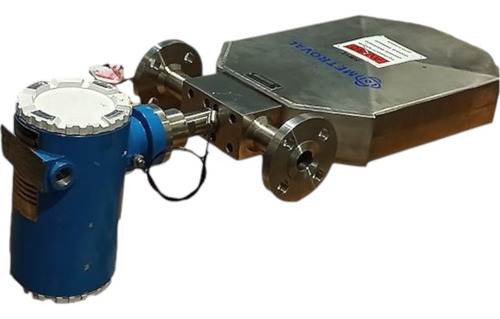

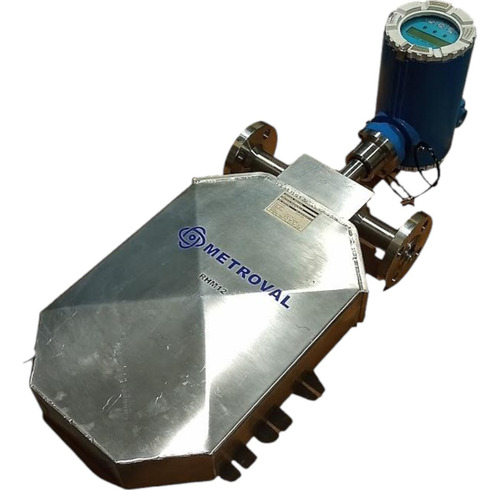

Medidor Mássico Coriolis Metroval RHM12-3FS1PN
Produto Novo fora da caixa do fabricante
Marca:   Metroval
Modelo : RHM12-3FS1PN CMM01-124DACDCB

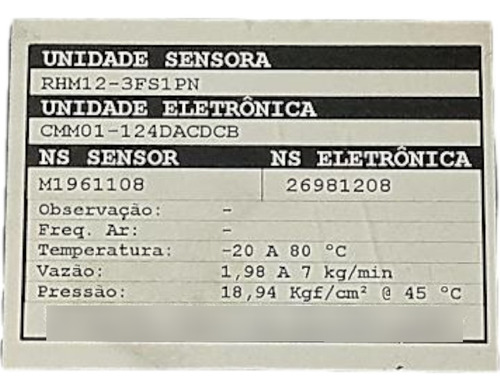

Unidade Sensora: RHM12-3FS1PN

Unidade Eletrônica: CMM01-124DACDCB


Principais Aplicações

Os Medidores Mássicos Coriolis de fabricação Metroval utilizam-se deste
princípio físico para medir diretamente em massa a vazão de líquidos ou
gases sem a necessidade de compensação de pressão, viscosidade ou
densidade.
Atendem a especificação dos mais variados processos, na medição de
líquidos e gases nas indústrias petroquímicas, químicas, petrolíferas,
farmacêuticas, alimentícias, indústrias de tintas e vernizes e outros
segmentos industriais.


Princípio de Funcionamento

O Sensor Metroval consiste basicamente de 2 loops ou par de tubos, convenientemente curvados
montados em paralelo e conectados à linha percorrida pelo fluido a ser medido através de um bloco de
conexão. Na entrada do bloco de conexão, o fluxo principal é separado em dois fluxos parciais paralelos
que se deslocam uniformemente através do par de tubos, que se juntam novamente na saída.

O efeito Coriolis se manifesta toda vez que um corpo se movimenta sobre um sistema em movimento.
Na figura abaixo o corpo em movimento está representado por uma gota do fluido e o sistema pelo par
de tubos. O estudo da variação da velocidade radial- Vrad é efetuada projetando-se a velocidade V de
uma partícula sobre um disco imaginário, solidário ao Loop, perpendicular ao eixo de rotação (barra de
torção).

Construções especiais
RHM para aplicação em indústria alimentícia (somente sob consulta)
- Configuração dos tubos: paralelo;
- Sensor com conexões sanitárias (Tri-Clamp, SMS, etc);
- Partes molhadas com rugosidade sob consulta;
RHM para produtos que requerem traço de aquecimento
- Sensor com traço de aquecimento no bloco e na caixa de proteção;
- Permite a medição de fluidos com temperatura controlada;


Conversores compatíveis

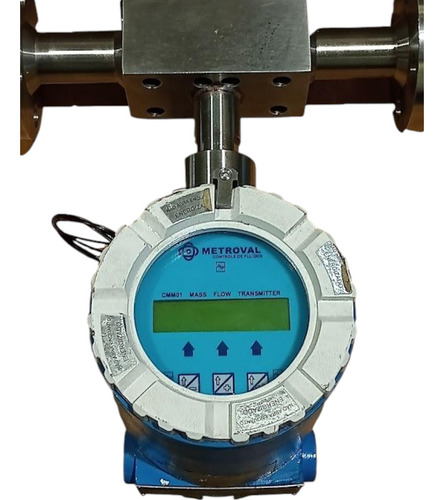

O transmissor eletrônico MTM-01 pode ser utilizado em conjunto com
medidores mássicos Metroval com instalação remota ou integral.


Detalhes Técnicos:

Faixa de medição normal
Tubos paralelos (kg/min) : 2-100
Tubos em série (kg/min): 1-50

Vazão nominal
Tubos paralelos (kg/min): 75

Pressão máxima admissível
Para temperaturas até 38°C (bar): 150(180)

Conexões ao processo
Roscadas: R 3/4’’
Flangeadas: DN25 / 1’’

Temperatura: -20 a 80°c

Vazão: 1,98 a 7 kg/min

Pressão: 18,94 kgf/cm² @ 45°c

Data 04/07/2023
Peso: 17,000
Medidas : 74x28x20
Localizador: A5P2A
