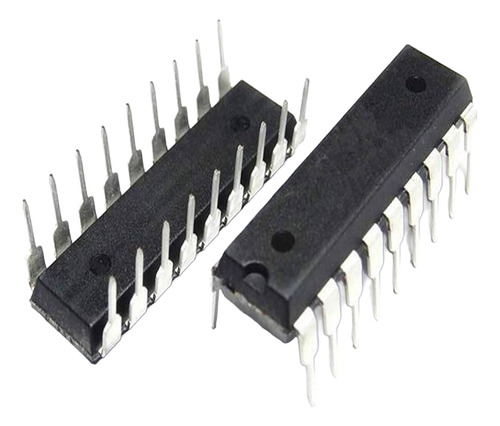

Circuito Integrado Ht12e Bs18g

Descrição

HT12E CI Codificador de Sinal
O HT12E é um circuito integrado codificador de 12 bits desenvolvido para aplicação em controles remotos, alarmes e detectores de fumaça e fogo.
HT12E é um circuito integrado de codificador de 2 a 12 séries de codificadores. É usado principalmente na interface de circuitos de RF e infravermelho.
Tensão de alimentação: DC0,3V a 13V
Tensão de entrada: VSS-DC0.3 a VDD + 0,3 V
Temperatura de armazenamento:50°C a 125°C

Os ICs codificadores HT12E são uma série de LSIs CMOS para aplicações de sistema de controle remoto. Eles são capazes de codificar 12 bits de informação que consiste em 8 bits de endereço e 4 bits de dados. Cada endereço e entrada de dados é programável externamente ou alimentado por meio de switches.
Especificações do HT12E :
• Tensão operacional: 2,4 V ~ 12 V
• Interface fácil com RF ou meio de transmissão infravermelho
• Protocolo seguro e robusto
• DIP de 18 pinos (pacote duplo em linha) e SOP de 20 pinos (pacote de contorno pequeno)
• Corrente de espera baixa: 0,1uA (típ.) em VDD = 5V
• Baixa potência e alta imunidade a ruído
Encoder HT12E
O encoder HT12E é capaz de codificar informações que consistem em N bits de endereços e 12-N de dados.
Cada entrada de endereço/dados pode ser configurada para um dos dois estados lógicos. Os endereços/dados programados são transmitidos juntamente com o cabeçalho bits através de um meio de transmissão RF ou infravermelho recepção de um sinal de disparo.

Especificações Técnicas Encoder HT12E:
• Tensão operacional: 2,4 à 12V
• Tecnologia CMOS de baixa e alta imunidade a ruído
• Baixa corrente de espera: 0,1µA em VDD = 5V

Aplicacações Encoder HT12E :
• Sistema de alarme contra roubo
• Sistema de alarme de fumaça e incêndio
• Controladores de porta de garagem
• Controladores de porta de Carro
