Contatora Schneider Lc1f150 150 Amperes Com Bobina 220v

Descrição

ATENÇÃO! NÃO EMITIMOS NOTA FISCAL.
Fotos reais do produto!!!

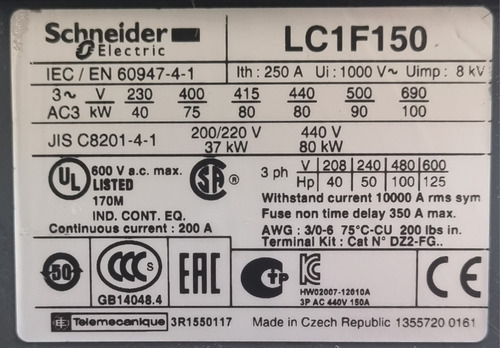

Schneider Electric LC1F150
Contator de alta potência, TeSys, 3 polos, AC-3 <=440V 150A Bobina 220V
Descrição de polos
3P
[Ue] tensão de operação nominal
<= 690 V CA 50/60 Hz
<= 460 V CC
[Ie] corrente nominal de operação
250 A (a < 40 °C) a <= 440 V CA-1
150 A (a < 55 °C) a <= 440 V CA-3
alimentação do motor kW
75 kW a 380..0,400 V CA 50/60 Hz (CA-3)
80 kW a 415 V CA 50/60 Hz (CA-3)
80 kW a 440 V CA 50/60 Hz (CA-3)
90 kW a 500 V CA 50/60 Hz (CA-3)
40 kW a 220...240 V CA 50/60 Hz (CA-3)
100 kW a 660...690 V CA 50/60 Hz (CA-3)
22 kW a 400 V CA 50/60 Hz (CA-4)
Categoria de sobretensão
III
[Ith] corrente térmica ao ar livre convencional
250 A (a 40 °C)
classificação do fusível associado
160 A aM a <= 440 V
250 A gG a <= 440 V
impedância média
0,35 MOhm - Ith 250 A 50 Hz
[Ui] tensão de isolamento nominal
1000 V para IEC 60947-4-1
1500 V para VDE 0110, grupo C
dissipação de alimentação por polo
22 W CA-1
8 W CA-3
limites de tensão de circuito de controle
Funcionamento: 0,85...1.1 Uc CA 40..0,400 Hz with LX1/LX9 coil
Saída: 0.2...0.55 Uc CA 40..0,400 Hz with LX1/LX9 coil
Funcionamento: 0,85...1.1 Uc CC with LX4 coil
Saída: 0,15...0,2 Uc CC with LX4 coil
Funcionamento: 85...275 V CA 50/60 Hz with LXE coil
Saída: 0...60 V CA 50/60 Hz with LXE coil
Funcionamento: 85...418 V CC with LXE coil
Saída: 0...45 V CC with LXE coil
dissipação de calor
5,9…7,2 W
2,2…2,5 W
tempo de operação
35 ms Fechamento para with LX1/LX9 coil
130 ms Abertura para with LX1/LX9 coil
30...40 ms Fechamento para with LX4 coil
30...50 ms Abertura para with LX4 coil
40...80 ms Fechamento para with LXE coil
6...54 ms Abertura para with LXE coil
Suporte de montagem
Placa
conexões - terminais
Circuito de potência: terminais olhais/anéis 1 cabo(s)120 mm² - seção transversal do barramento: 25 x 3 mm
Circuito de potência: conector 1 cabo(s)120 mm²
Circuito de potência: Barra 2 cabo(s)
Circuito de potência: ligação com perne
Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Sem ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s)1…4 mm²Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s)1…2,5 mm²Sólido Sem ponta do cabo
Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²
Circuito de controle: Terminais de parafuso 2 cabo(s)1…4 mm²
Circuito de controle: Terminais de parafuso 1,0 cabo(s)0,2…2,5 mm²Flexível Sem ponta do cabo
Circuito de controle: Terminais de parafuso 1,0 cabo(s)0,25…2,5 mm²Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 1,0 cabo(s)0,2…2,5 mm²Sólido Sem ponta do cabo
torque de aperto
Circuito de potência: 18 N.m
Circuito de controle: 1,2 N.m
Circuito de controle: 0,6 N.m
durabilidade mecânica
10 Mciclos
potência de irrupção em VA
690…855 VA, 40..0,400 Hz cos phi 0,9 (at 20 °C)with LX1/LX9 coil
543…665 VA (at 20 °C)with LX4 coil
280…310 VA, 50/60 Hz cos phi 0,5 (at 20 °C)with LXE coil
270…320 VA (at 20 °C)with LXE coil
consumo de potência de manutenção em VA
6,6…8,1 VA, 40..0,400 Hz cos phi 0,9 (at 20 °C)with LX1/LX9 coil
3,94…4,83 VA (at 20 °C)with LX4 coil
4,5…7,0 VA, 50/60 Hz cos phi 0,5 (at 20 °C)with LXE coil
2,5…4,0 VA (at 20 °C)with LXE coil
Maximum operating rate
2400 cic/h a <55 °C
Meio ambiente
grau de proteção IP
IP2x face frontal com mortalhas para IEC 60529
IP2x face frontal com mortalhas para VDE 0106
tratamento de proteção
TH
Temperatura ambiente para funcionamento
-40…60 °C
Temperatura ambiente para armazenamento
-60…80 °C
temperatura ambiente do ar admissível ao redor do dispositivo
60…70 °C a Uc
altitude de funcionamento
3000 m sem degradação
Robustez mecânica
Vibrações contator aberto: 2 Gn, 5...300 Hz
Vibrações contator fechado: 6 Gn, 5 ... 300 Hz
Choques contator aberto: 9 Gn for 1/2 sine wave (11 ms)
Choques contator fechado: 15 Gn for 1/2 sine wave (11 ms)
Altura 170 mm
Largura 163,5 mm
profundidade 171 mm
Peso líquido 3,83 kg
