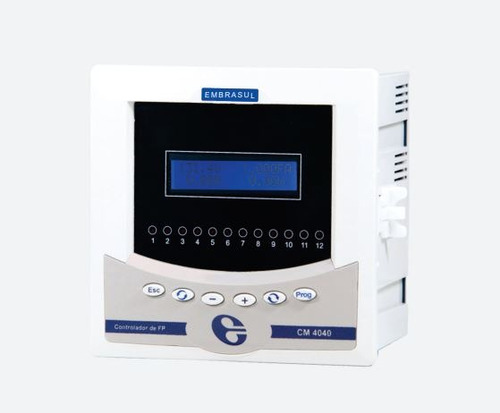

Controlador De Fator De Potência; Cm4040/m/12 Embrasul (Usado)

Descrição

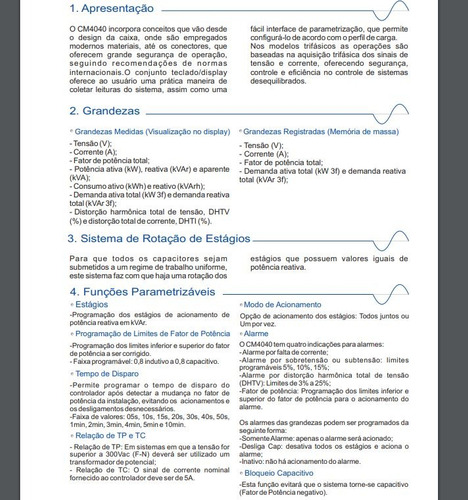

1. Apresentação
2. Grandezas
- Tensão (V);
- Corrente (A);
- Fator de potência total;
- Potência ativa (kW), reativa (kVAr) e aparente
(kVA);
- Consumo ativo (kWh) e reativo (kVArh);
- Demanda ativa total (kW 3f) e demanda reativa
total (kVAr 3f);
- Distorção harmônica total de tensão, DHTV
(%) e distorção total de corrente, DHTI (%).
- Tensão (V);
- Corrente (A);
- Fator de potência total;
- Demanda ativa total (kW 3f) e demanda reativa
total (kVAr 3f);
Grandezas Medidas (Visualização no display) Grandezas Registradas (Memória de massa)
O CM4040 incorpora conceitos que vão desde
o design da caixa, onde são empregados
modernos materiais, até os conectores, que
oferecem grande segurança de operação,
seguindo recomendações de normas
internacionais.O conjunto teclado/display
oferece ao usuário uma prática maneira de
coletar leituras do sistema, assim como uma
fácil interface de parametrização, que permite
configurá-lo de acordo com o perfil de carga.
Nos modelos trifásicos as operações são
baseadas na aquisição trifásica dos sinais de
tensão e corrente, oferecendo segurança,
controle e eficiência no controle de sistemas
desequilibrados.
-Programação dos estágios de acionamento de
potência reativa em kVAr.
-Programação dos limites inferior e superior do fator
de potência a ser corrigido.
- Faixa programável: 0,8 indutivo a 0,8 capacitivo.
O CM4040 tem quatro indicações para alarmes:
- Alarme por falta de corrente;
-Alarme por sobretensão ou subtensão: limites
programáveis 5%, 10%, 15%;
-Alarme por distorção harmônica total de tensão
(DHTV): Limites de 3% a 25%;
-Fator de potência: Programação dos limites inferior e
superior do fator de potência para o acionamento do
alarme.
Os alarmes das grandezas podem ser programados da
seguinte forma:
-Somente Alarme: apenas o alarme será acionado;
-Desliga Cap: desativa todos os estágios e aciona o
alarme;
-Inativo: não há acionamento do alarme.
-Permite programar o tempo de disparo do
controlador após detectar a mudança no fator de
potência da instalação, evitando os acionamentos e
os desligamentos desnecessários.
-Faixa de valores: 05s, 10s, 15s, 20s, 30s, 40s, 50s,
1min, 2min, 3min, 4min, 5min e 10min.
- Relação de TP: Em sistemas em que a tensão for
superior a 300Vac (F-N) deverá ser utilizado um
transformador de potencial;
- Relação de TC: O sinal de corrente nominal
fornecido ao controlador deve ser de 5A.
-Esta função evitará que o sistema torne-se capacitivo
(Fator de Potência negativo).

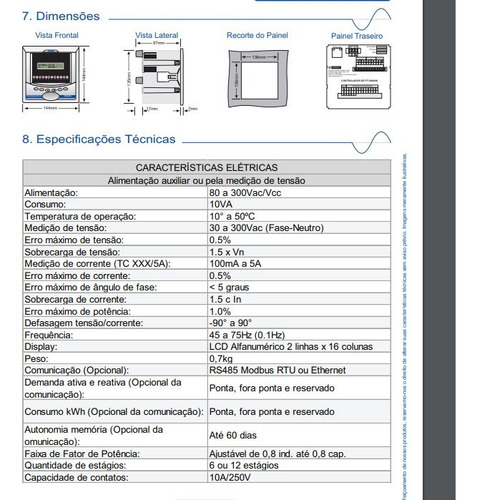

8. Especificações Técnicas

Alimentação: 80 a 300Vac/Vcc
Consumo: 10VA
Temperatura de operação: 10° a 50ºC
Medição de tensão: 30 a 300Vac (Fase-Neutro)
Erro máximo de tensão: 0.5%
Sobrecarga de tensão: 1.5 x Vn
Medição de corrente (TC XXX/5A): 100mA a 5A
Erro máximo de corrente: 0.5%
Erro máximo de ângulo de fase: < 5 graus
Sobrecarga de corrente: 1.5 c In
Erro máximo de potência: 1.0%
Defasagem tensão/corrente: -90° a 90°
Frequência: 45 a 75Hz (0.1Hz)
Display: LCD Alfanumérico 2 linhas x 16 colunas
Peso: 0,7kg
Comunicação (Opcional): RS485 Modbus RTU ou Ethernet
Demanda ativa e reativa (Opcional da
comunicação):
Ponta, fora ponta e reservado
Consumo kWh (Opcional da comunicação): Ponta, fora ponta e reservado
Autonomia memória (Opcional da
comunicação):
Até 60 dias
Faixa de Fator de Potência: Ajustável de 0,8 ind. até 0,8 cap.
Quantidade de estágios: 6 ou 12 estágios
Capacidade de contatos: 10A/250V



Produto usado, em perfeito funcionamento e estado de conservação, não acompanha os TC

Garantia do vendedor: 3 meses
