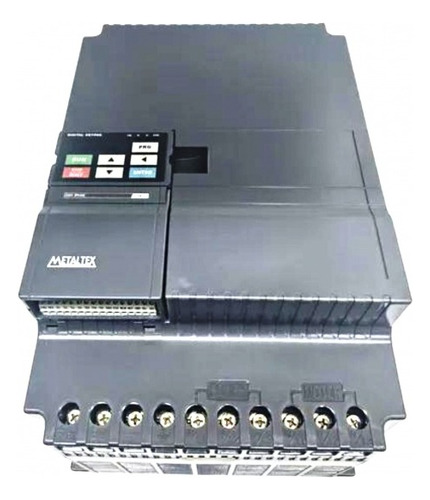

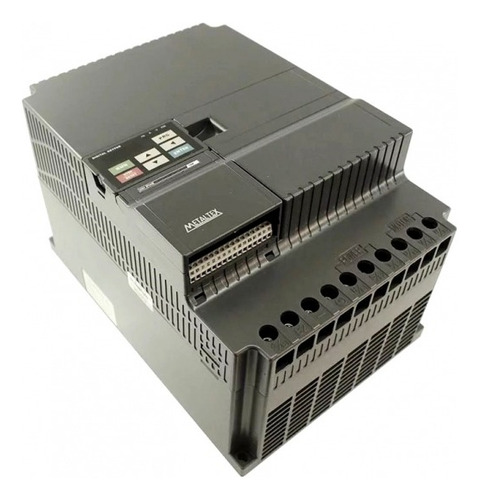

Inversor Vetorial Metaltex 15cv 45a - If20-215-3 - 220v 3f

Descrição

Inversor de frequência vetorial sensorless. Modelo de 15CV para ser alimentado em 220V trifásico. Teclado removível. Comunicação Modbus-RTU RS485 incorporada. Resistor de Frenagem Incorporado.

INVERSOR DE FREQUÊNCIA VETORIAL 15HP/CV - 11,4kW - 45A:

Alimentação: 220V Trifásico.
Saída para o motor: 220V Trifásico.
Torque de partida: 150% -0,5Hz (SFVC)
Faixa de velocidade: 1:100 (SFVC)
Precisão de velocidade: 0,5% (SFVC)
Capacidade de sobrecarga: 150% da corrente nominal por 1 minuto - 180% da corrente nominal por 3 segundos.
Incremento de torque: Incremento (boost) fixo - Incremento customizado 0,1% - 30%
Aceleração / Desaceleração: 0,0 6500,0 segundos em 4 grupos. Aceleração em curva S disponível.
Outras funções disponíveis: Freio DC, JOG, operação CLP, regulação automática da tensão (AVR), PID, controle de sobrecorrente e sobretensão, entre outras.
Comunicação Modbus-RTU RS485 incorporada.
Configuração de frequência: Teclado Ajuste feito pelas teclas no painel de controle.

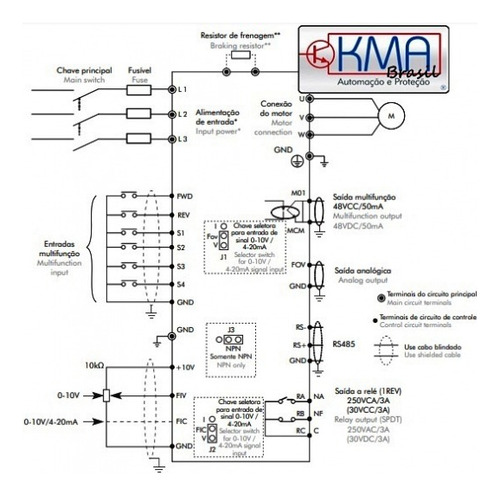

Sinal externo: Potenciômetro 5k / 0,5W, 0 10VCC (impedância de 47k), 4-20mA (impedância de 250), entrada multifunção de 1 a 3 (3 passos, JOG, comando Sobe / Desce), RS485 Modbus.
Configuração de operação: Teclado Acionamento feito pela tecla RUN / STOP.
Sinal externo: 4 terminais multifunção podem ser combinados para oferecer vários modos de operação ou via RS485 Modbus.
Entradas multifunção: 6 entradas digitais configuráveis, sendo que uma aceita controle de pulsos de até 3kHz para controle da velocidade. 2 entradas analógicas (1 de 0-10V e 1 de 0-10V/4-20mA).
Saídas multifunção: 1 saída digital transistor - 1 saída digital relé reversível - 1 saída analógica 0-10V ou 0-20mA.
Proteções: Curto-circuito do motor ao ligar, falta de fase, sobretensão, sobrecorrente, subtensão, sobrecarga, térmica e sobreaquecimento.
Refrigeração: Forçada a ar.
Temperatura ambiente: -10 a 40C (sem condensação e congelamento).
Temperatura armazenamento: -20 a 60C
Umidade: Abaixo de 90% e UR (não condensável).
Vibração: 9,8m/s menos de 20Hz, 5,9m/s de 20 a 50Hz.

DIFERENÇA ENTRE O IF10 (escalar) / IF20 (vetorial):
Basicamente o inversor escalar tem uma curva de torque (V/F) linear, sendo mais utilizado em aplicações como : bombas, ventiladores, esteiras transportadoras ( aplicações sem mudança de carga repentina e que não exigem grandes esforços).
O inversor vetorial tem a capacidade de fornecer alto torque em baixa rotação, é ideal para aplicações de elevação e mudanças súbitas de carga.
Em termos de entradas digitais/analógicas e saídas o IF20 dispõe de mais pontos do que o IF10.
Até 5CV trabalham com alimentação monofásica ou bifásica 220V e acima disso com alimentação trifásica 220V.
Todos os modelos contam com comunicação MODBUS RS-485 integrada, para conexão com IHM, CLP ou outros dispositivos.

GARANTIA: TRÊS MESES, diretamente na rede de Autorizadas METALTEX.
