Modulo Wi-fi Esp8266 Esp12f Esp 12f Arduino Pic

Descrição

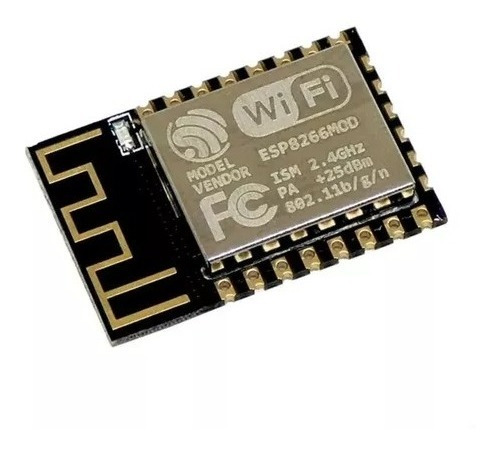

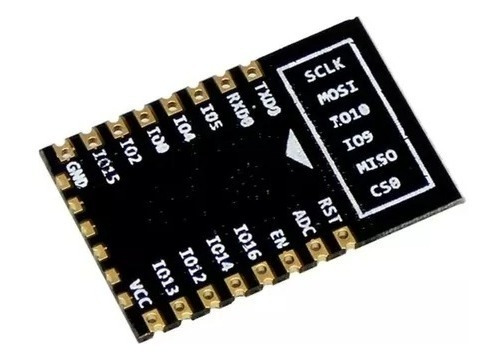

MODULO ESP8266 ESP12F WIFI 802.11 B/G/N ESP 12F

O módulo WIFI ESP-12F é uma tecnologia segura desenvolvida pela “Letter” para o módulo com processador integrado ESP8266 e tamanho menor. Fabricado com Tensilica L106, líder industrial, de ultra baixo consumo de energia 32bit micro MCU, com 16 modos compactos de frequência suportando 80 MHz e 160 MHz, suporta RTOS, integrado com Wi-Fi MAC / BB / RF / PA / LNA, antena onboard.

O módulo suporta protocolo padrão IEEE 802.11 b / g / n, pilhas protocolos TCP/IP completas. Os usuários podem utilizar o módulo para adicionar a capacidade de conexão de rede, podendo construir um controle de rede separado.

ESP8266 é um SOC sem fio de alta performance, com o menor custo a fim de oferecer a maior praticidade. A funcionalidade do WIFI em outros sistemas oferece possibilidades infinitas.

O ESP8266 é um chip compacto desenhado para atender as necessidades de conectividade sem fio padrão 802.11 B/G/N que pode ser utilizado independentemente.

O modelo ESP-12 é especialmente útil quando deseja-se um projeto de pequenas dimensões, que não exija um microcontrolador externo e possua baixo consumo.

ESPECIFICAÇÕES

802.11 b/g/n
Tensilica L106 de baixo consumo, 32bit micro MCU, clock em 80MHz e suporta 160MHz, suporte para RTOS
ADC integrado com precisão de 10 bit
Pilhas de protocolo TCP/IP integradas
Chave TR, balun, LNA, amplificador de potência e rede de correspondência
Construído sob PLL, regulador de tensão e componentes de gerenciamento de energia, modo 802.11b +20dBm de saída
Intervalo de guarda agregando A-MPDU, A-MSDU em 0.4s
WiFi @ 2.4GHz, suporta modos de segurança WPA/WPA2
Suporta atualização remota e pela nuvem AT OTA
Suporta modos STA/AP/STA+AP
Suporta função de configuração inteligente (incluindo dispositivos Android e iOS)
HSPI, UART, I2C, I2S, IR controle remoto, PWM, GPIO
Em “deep sleep” mantém corrente em 10uA, em desligamento menos de 5uA.
Inicializa com apenas 2ms, conecta e inicia a transferência de pacote de dados
Modo de energia Stanby consome menos de 1.0 mW (DTIM3)
Faixa de temperatura de operação: -40ºC a 125ºC

PRINCIPAIS PARÂMETROS

PARÂMETROS DE RÁDIO:
Certificados padrão FCC/CE/TELEC
Padrão wireless 802.11 b/g/n
Faixa de frequência 2.4 GHz a 2.5 GHz (2400M-2483.5M)

PARÂMETROS DE HARDWARE:

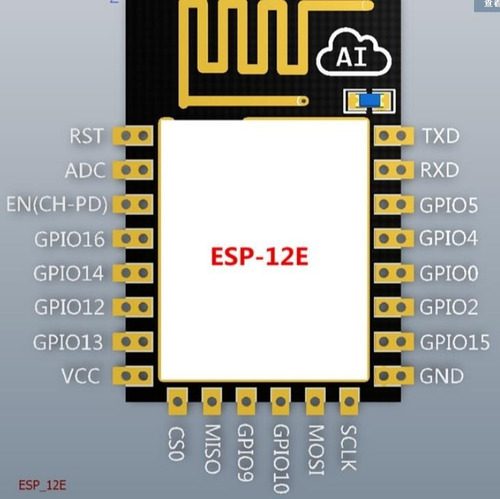

Conector de dados UART/HSPI/I2C/I2S/IR controle remoto/GPIO/PWM
Tensão de operação: 3.0~3.6V (recomendado 3.3V)
Média de corrente de operação: 80mA
Temperatura de operação: -40ºC a 125ºC
Tamanho: 16mm x 24mm x 3 mm
Conector externo N/A

PARÂMETROS DE SOFTWARE:

Modos de estação WIFI / softAP / SoftAP + station
Mecanismo de segurança WPA/WPA2
Tipo de criptografia WEP/TKIP/AES
Atualização de firmware programação serial local / Cloud upgrade / Host Download Burn
Software: Suporte de desenvolvimento definido pelo servidor do cliente para fornecer desenvolvimento SDK secundário
Protocolo de rede IPv4, TCP / UDP / http / FTP
Configuração de usuário AT + instruções de configuração, servidor cloud, Android / iOS app.

Garantia do vendedor: 3 meses
